      图片仅供参考，请以已选的规格为准

        精密垫片 方形 尺寸指定型 无孔型

        条件筛选：

        外形 方形
        尺寸特征 尺寸指定
        孔形 无孔
        种类筛选 精密垫片

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            材质

            硬度

            形状筛选

            精密垫片
            精密垫片

            产品选型

            A

            5~1200
            /1

            B

            5~400
            /1

            T

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 销售方式 材质 硬度
            UEL11 尺寸指定型
            		 单个销售
            		 SK材 480~520HV
            UEL16 SUS304H 370~430HV
            UEL17 黄铜(C2801P或C2680P) —



            A/B公差表

            A·B A/B公差
            10~ ±0.5
            400~ ±0.8
            800~ ±1.2



            T公差表

            代码 T公差
            0.05 0.1 0.2 0.3 0.5 1.0
            UEL11 — ±0.009 ±0.010 ±0.018 ±0.020 ±0.030
            UEL16 ±0.002 ±0.010 ±0.012 ±0.020 ±0.025 ±0.030
            UEL17 ±0.005 ±0.020 ±0.030 ±0.040 ±0.050 ±0.060

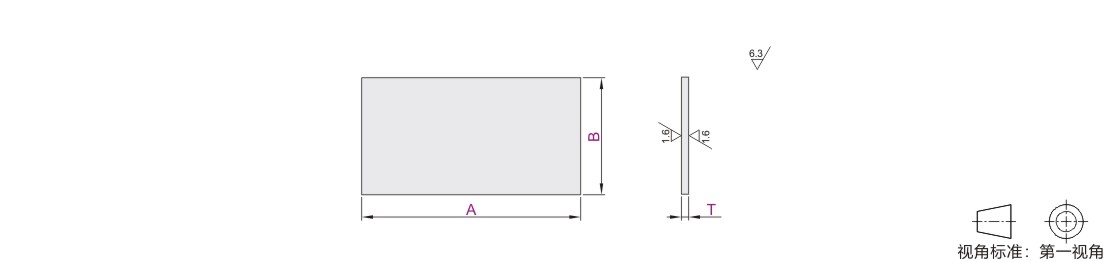

            参数图



            选型表

            型号 最小单位1 T
            代码 A B
            (SK材)
            UEL11            		 10~1000 10~150 0.1
            0.2
            0.3
            0.5
            1.0
            (SUS304H)
            UEL16            		 5~100 5~100
            101~200 20~200
            201~1000 20~300
            1001~1200 301~400
            (黄铜)
            UEL17            		 10~100 10~100 0.05
            0.1
            0.2
            0.3
            0.5
            1.0
            101~200 20~200
            201~1000 20~300
            1001~1200 301~400



            A≥B
