      产品选型

      D

      L

      图片仅供参考，请以已选的规格为准

        弹性圆柱销 直杆型 带V形槽型 弹簧钢材质

        条件筛选：

        种类筛选 销类
        材质 弹簧钢
        产品名称 弹性圆柱销
        端部特征 带V形槽型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 硬度 表面处理
            BLJ51 直杆型 弹黄钢 45~50HRC 发黑



            L尺寸公差表

            L 公差
            5~10 +0.5
            0
            12~50 +1.0
            0
            55~100 +1.5
            0

            JIS B 2808

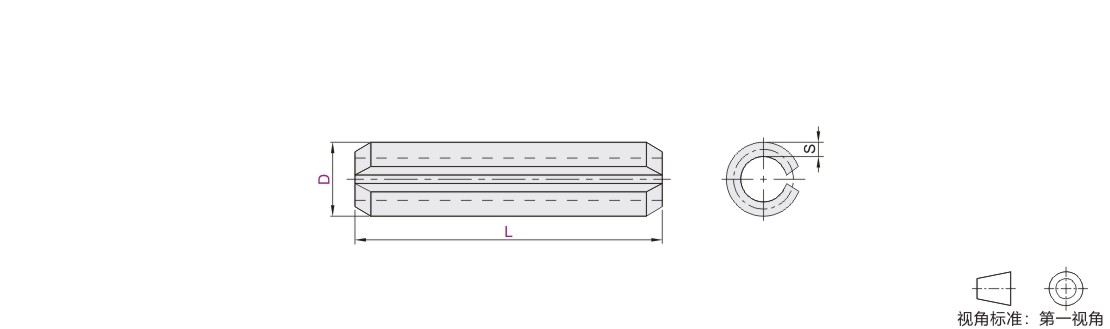

            参数图



            选型表

            型号

            L

            		 S
            代码 D
            D Dmax Dmin
            BLJ51 1  1.2  1.1    5  10  0.2
            1.2  1.4  1.3    5  10    0.25
            1.4  1.6  1.5    5  10    0.28
            1.6  1.8  1.7    5  10     0.3
            2    2.25    2.15    5  10      15  16  18  20 0.4
            2.5    2.75    2.65        10            16        20 0.5
            3       3.25    3.15        10            16        20  25  30 0.6
            4  4.4  4.2        10            16        20  25  30  35  40 0.8
            5  5.4  5.2        10 12 15  16        20  25  30  35  40  45  50 1
            6  6.4  6.2        10            16        20  25  30  35  40  45  50  55  60 1.2
            8  8.6  8.3                        16        20  25  30  35  40  45  50  55  60  70  75  80 1.6
            10  10.6  10.3                        16        20  25  30        40  45  50        60  70  75  80  90  100 2
