      图片仅供参考，请以已选的规格为准

        锁销 弹簧钢 SUS304材质

        条件筛选：

        种类筛选 销类
        产品名称 锁销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图

         锁销

        代码 类型 材质   硬度 表面处理
        BLK01   锁销 弹簧钢 40~50HRC 镀锌钝化
        BLK03 SUS304  一 一

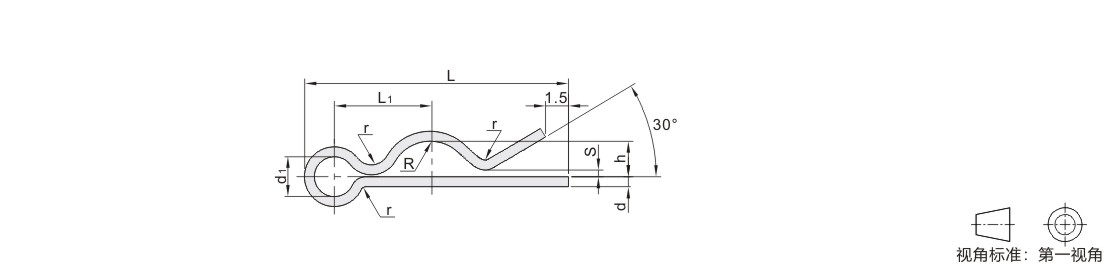

        参数图



        选型表

         型 号 d
        		 L
        		 d1
        		 L1
        		 R
        		 h
        		 r
        		   S
        (max)
        代码 适用轴径
        (弹簧钢)
          BLK01
        (SUS304)
          BLK03        		 4  1  16.3  3 6  2  1  1.5  0.5
        5  17.9  6.5  2.5  1.5
        6  1.2  21.2  3.6  7.8  3  1.8  1.8  0.6
        7* 22.8  8.3  3.5  2.3  2
        8  1.6  27.7  4.8  10.4  4  2.4  2.4  0.8
        9* 29.3  10.9  4.5  2.9  2.5
        10  1.8  32.6  5.4  12.2  5  3.2  2.7  0.9
        12  35.8  13.2  6  4.2
        14  2  40.6  6 15  7  5  3  1
        16  43.8  16  8  6

        BLK01无带*号规格。
