        轴销 SUS304材质

        条件筛选：

        种类筛选 销类
        材质 SUS304
        产品名称 轴销

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
          代码 类型 材质 表面处理 强度等级
          BLK06 轴销 SUS304 洗百 一

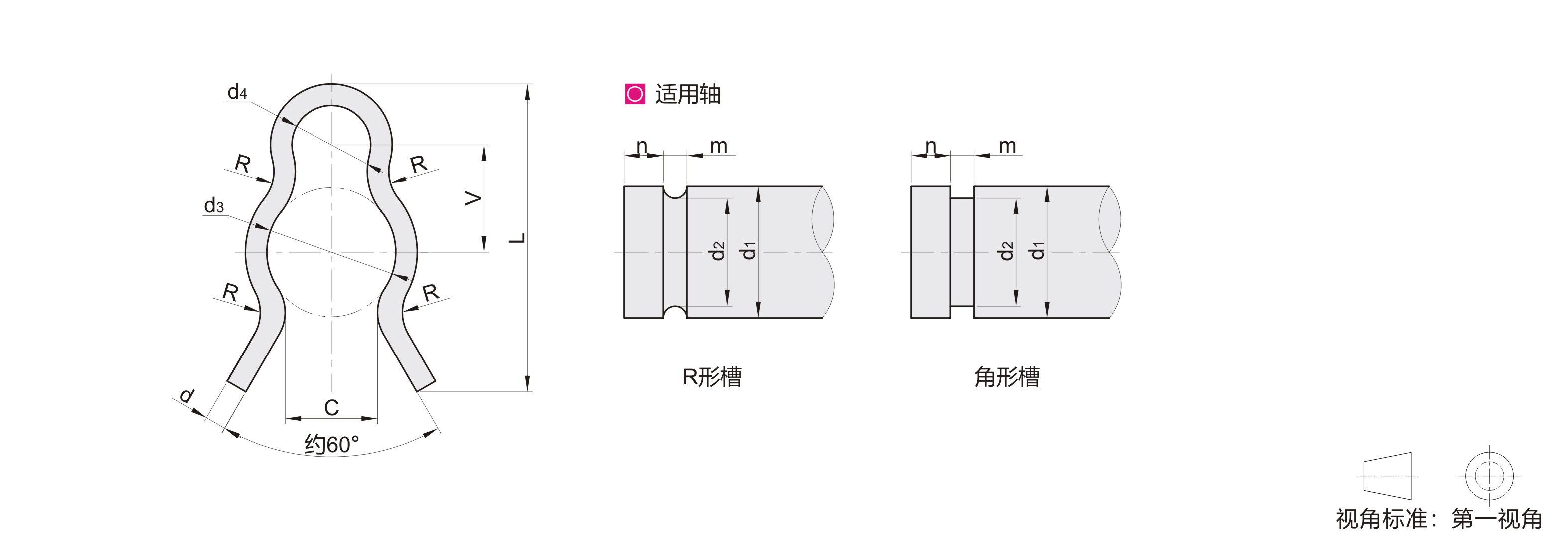

        参数图



        选型表

        型号 轴销尺寸 适用轴(参考)
        代码 规格 d₃  d d₄(约) V(约) C(max) L(约) R d₁ d₂ m n(min)
        基准尺寸 公差 基准尺寸 公差
          BLK06    3 1.8 ±0.2 0.6

        		 ±0.01 2.2 3 1 8.6 1.2 3 2.5 0.8 1.5
        4 2.7 0
        -0.4        		 ±0.02 1.4 2.9 1.9 7.8 4 3.2
        5 3.6 0.7 1.8 3.8 2.5 10.1 1.4 5 4.1 0.9
        6 4.4 0
        ⁻0.5        		 0.8 2.2 4.5 3.1 12 1.6 6 4.9 1
        7 5.4 2.7 5.3 3.8 14.1 7 5.9
        8 6.3 0.9 3.2 6.1 4.4 16.3 1.8 8 6.8 1.1
        9 7.3 0
        ⁻0.7        		 1 3.7 6.8 5.1 18.2 9 7.8
        10 7.7 1 3.9 7.3 5.4 19.5 2 10 8.7 1.2
        12 9.4 1.2 ±0.03 4.7 8.9 6.6 23.7 2.4 12 10.4 1.4
