型号：

型号筛选

未生成型号，还有 8 项未选择

代码

参数选型

壁厚

材质

种类

螺纹种类

产品选型

M

L

螺距

图片仅供参考，请以已选的规格为准

螺纹套标准型无舌型自攻开槽型插销型粗牙细牙

条件筛选：

种类筛选螺纹套

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型			材质		表面处理
代码	类型			国标	相当	表面处理
BLM01	标准型		粗牙	0Cr18Ni9	SUS304	一
BLM03				0Cr6017Ni12Mo2	SUS316
BLM05				磷青铜
BLM07				Nitronic60	一
BLM08				IncomelX-750
BLM11			细牙	OCr18Ni9	SUS304
BLM31	无舌型		粗牙	OCr18Ni9	SUS304
BLM61	自攻开槽型		粗牙	一	碳素钢	镀彩锌*
BLM71	自攻开槽型		粗牙	0Cr18Ni9	SUS304	一
BLM81	插销型	薄壁型	粗牙	Y1Cr18Ni9	SUS303
BLM86	插销型	厚壁型	粗牙	Y1Cr18Ni9	SUS303

*BLM61不同批次产品有轻微色差!

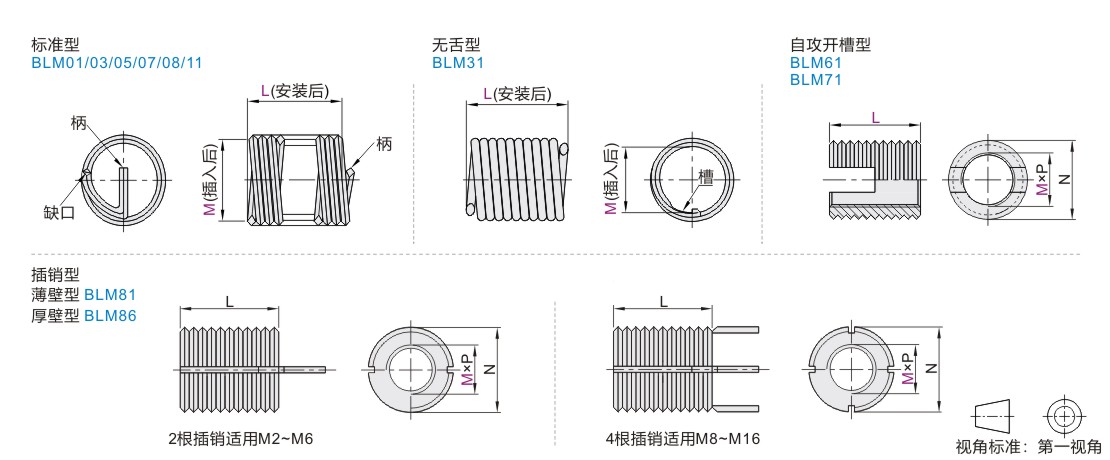

参数图

选型表

标准型 ·粗牙

型号			螺距		XM		圈数		安装前长度 (参考值)			外径					建议选用钻头直径
代码	M	L										min			max
BLM01 BLM03 BLM05 BLM07 BLM08	1.4*	1.4	0.3		1M		2.8		0.7			1.8			2		1.5
		2.1			1.5M		4.4		1.18
		2.8			2M		6.2		1.5
	1.6*	1.6			1M		3.2		0.8			2.06			2.26		1.7
		2.4			1.5M		4.8		1.35
		3.2	0.35		2M		6.5		1.9
		4			2.5M		8		2.15
		4.8			3M		10.1		2.5
	2	2	0.4		1M		3.2		0.95			2.55			2.8		2.1
		3			1.5M		5.3		1.52
		4			2M		7.4		2.49
		5			2.5M		9.5		3.1
		6			3M		11.6		3.7
	2.5	2.5	0.45		1M		3.6		1.5			3.2			3.7		2.6
		3.75			1.5M		5.9		2.05
		5			2M		8.2		2.76
		6.25			2.5M		10.5		3.88
		7.5			3M		12.8		5
	3	3	0.5		1M		4.2		1.49			3.7			4.35		3.1
		4.5			1.5M		6.8		2.68
		6			2M		9.4		3.88
		7.5			2.5M		12		4.7
		9			3M		14		5.5
	4	4	0.7		1M		4		2.18			5.05			5.6		4.2
		6			1.5M		6.6		3.93
		8			2M		9.1		5.03
		10			2.5M		11.7		6.61
		12			3M		14.3		8.2
	5	5	0.8		1M		4.4		3.14			6.25			6.8		5.2
		7.5			1.5M		7.1		4.38
		10			2M		9.9		6.32
		12.5			2.5M		12.6		8.22
		15			3M		15.3		9.48
	6	6	1		1M		4.3		4.07			7.4			7.95		6.2
		9			1.5M		6.9		5.64
		12			2M		9.6		8.07
		15			2.5M		12.2		9.65
		18			3M		14.9		12.07
	8	8	1.25		1M		4.8		5.08			9.8			10.35		8.3
		12			1.5M		7.7		8.08
		16			2M		10.6		10.85
		20			2.5M		13.5		14.09
		24			3M		16.4		16.3
	10	10	1.5		1M		5		6.18			11.95			12.5		10.4
		15			1.5M		8.1		9.9
		20			2M		11.2		14.83

型号					螺距		XM		圈数		安装前长度 (参考值			外径			建议选用钻头直径
代码	M			L										min		max
BLM01 BLM03 BLM05 BLM07 BLM08	10			25	1.5		2.5M		14.2		17.2			11.95		12.5	10.4
				30			3M		17.3		20.82
	12			12	1.75		1M		5.3		7.04			14.3		15	12.4
				18			1.5M		8.4		12.68
				24			2M		11.6		17.04
				30			2.5M		14.8		21.51
				36			3M		18		25.7
	14			14	2		1M		5.4		9.2			16.65		17.35	14.5
				21			1.5M		8.7		14.04
				28			2M		11.9		19.4
				35			2.5M		15.2		23
				42			3M		18.5		26.6
	16			16	2		1M		6.3		11.4			18.9		19.4	16.5
				24			1.5M		10		16.57
				32			2M		13.07		21.36
				40			2.5M		17.8		29.69
				48			3M		21		34.5
	18			18	2.5		1M		5.6		12.37			21.3		22	18.6
				27			1.5M		9		18.3
				36			2M		12.3		24.59
				45			2.5M		15.7		32.78
				54			3M		19		38.2
	20			20	2.5		1M		8.4		18.3			23.55		24.4	20.6
				30			1.5M		10		20.46
				40			2M		13.8		28.77
				50			2.5M		17.5		37.5
				60			3M		21.2		46.23
	22			22	2.5		1M		6.9		14			25.9		26.9	22.6
				33			1.5M		11		22
				44			2M		15		31
				55			2.5M		19		40
				66			3M		22.9		49
	24			24	3		1M		6.3		17.6			28		29	24.8
				36			1.5M		10		24.81
				48			2M		13.7		32.05
				60			2.5M		17.4		39.29
				72			3M		21.1		46.53
	27			27	3		1M		7.2		20.79			31.4		32.4	27.8
				40.5			1.5M		11.3		28.8
				54			2M		15.4		36.81
				67.5			2.5M		19.5		44.82
				81			3M		23.6		52.83
	30			30	3.5		1M		7.8		25			34.9		36.1	30.9
				45			1.5M		11.4		34.15
				60			2M		15		49.85
				75			2.5M		18.6		65.55
				90			3M		22.2		81.25

带*规格仅适用BLM01。

标准型 ·细牙

型号				L			螺距				XM	圈数			外径						建议选用钻头直径
代码			M												min			max
BLM11			8	8			1.0				1M	6.2			9.7			10.25			8.25
				12							1.5M	9.9
				16							2M	13.7
				20							2.5M	17.5
				24							3M	21.2
			10	10			1.0				1M	8.1			11.95			12.5			10.25
				15							1.5M	12.8
				20							2M	17.6
				25							2.5M	22.3
				30							3M	27
			10	10			1.25				1M	6.1			12.1			12.65

				15							1.5M	9.9
				20							2M	13.6
				25							2.5M	17.4
				30							3M	21.2

			12	12			1.25				1M	7.7			14.3			15			12.25
				18							1.5M	12.2
				24							2M	16.7
				30							2.5M	21.3
				36							3M	25.8
			12	12			1.5				1M	5.9			14.25			14.95
				18							1.5M	9.5
				24							2M	13.2
				30							2.5M	16.9
				36							3M	20.6
			14	14			1.5				1M	7.4			16.55			17.25			14.25
				21							1.5M	11.8
				28							2M	16.3
				35							2.5M	20.7
				42							3M	25
			16	16			1.5				1M	8.7			18.9			19.6			16.25
				24							1.5M	13.8
				32							2M	18.9
				40							2.5M	23.9
				48							3M	29
			20	20			1.5				1M	11.3			23.15			24			20.25
				30							1.5M	17.7
				40							2M	24
				50							2.5M	30.4
				60							3M	36.8
			30	30			2.0				1M	12.5			34.5			35.7			30.5
				45							1.5M	19.6
				60							2M	26.5
				75							2.5M	33.6
				90							3M	40.6

无舌型

型号		L	螺距	XM	圈数	安装前长度 (参考值)	外径		建议选用钻头直径
代码	M						min	max
BLM31	2.5	2.5	0.45	1M	3.60	1.50	3.2	3.7	2.60
		3.8		1.5M	5.90	2.05
		5		2M	8.20	2.76
	3	3	0.5	1M	4.20	1.49	3.7	4.35	3.1
		4.5		1.5M	6.80	2.68
		6		2M	9.40	3.88
	4	4	0.7	1M	4	2.18	5.05	5.6	4.2
		6		1.5M	6.6	3.93
		8		2M	9.1	5.03
	5	5	0.8	1M	4.4	3.14	6.25	6.8	5.2
		7.5		1.5M	7.1	4.38
		10		2M	9.9	6.32
	6	6	1	1M	4.3	4.07	7.4	7.95	6.2
		9		1.5M	6.9	5.64

		12		2M	9.6	8.07
	8	8	1.25	1M	4.8	5.08	9.8	10.35	8.3
		12		1.5M	7.7	8.08

		16		2M	10.6	10.85
	10	10	1.5	1M	5	6.18	11.95	12.5	10.4
		15		1.5M	8.1	9.9
		20		2M	11.2	14.83

自攻开槽型

型号		L	螺距 P	外螺纹 N	参考钻孔直径			钻孔深度
代码	M	L	螺距 P	外螺纹 N	塑胶	铝合金	铸铁	钻孔深度
BLM61 BLM71	3	6	0.5	M5×0.5	4.5~4.6	4.6~4.7	4.7~4.8	8
	4	8	0.7	M6.5×0.75	5.8~5.9	6.0~6.1	6.1~6.2	10
	5	10	0.8	M8×1.0	7.1~7.2	7.3~7.5	7.5~7.6	13
	6	14	1.0	M10×1.5	9.0~9.2	9.2~9.3	9.3~9.4	17
	8	15	1.25	M12×1.5	10.8~11.0	11.0~11.2	11.2~11.4	18
	10	18	1.5	M14×1.5	12.8~13.0	13.0~13.3	13.2~13.4	22
	10	18	1.5	M14×1.5	12.8~13.0	13.0~13.3	13.2~13.4	22
	12	22	1.75	M16×1.5	14.8~15.0	15.0~15.3	15.2~15.4	26

插销型

型号		螺距 P	L	外螺纹 N	安装参数
代码	M	螺距 P	L	外螺纹 N	钻孔尺寸	底孔螺纹尺寸
薄壁型 BLM81	M2	0.4	3	M4×0.7	3.4	M4×0.7
	M2.5	0.45	3.8	M4.5×0.75	3.9	M4.5×0.75
	M3	0.5	4.2	M5×0.8	4.4	M5×0.8
	M4	0.7	5.2	M6×0.75	5.5	M6×0.75
	M4	0.7	5.2	M6×0.75	5.5	M6×0.75
	M5	0.8	8	M8×1.25	6.9	M8×1.25
	M6	1.0	10	M10×1.25	8.8	M10×1.25
	M8	1.25	12	M12×1.25	10.8	M12×1.25
	M10	1.5	14	M14×1.5	12.8	M14×1.5
	M12	1.75	16	M16×1.5	14.75	M16×1.5
厚壁型 BLM86	M4	0.7	8	M8×1.25	6.9	M8×1.25
	M5	0.8	10	M10×1.25	8.8	M10×1.25
	M6	1.0	12	M12×1.25	10.8	M12×1.25
	M8	1.25	14	M14×1.5	12.8	M14×1.5
	M10	1.5	16	M16×1.5	14.75	M16×1.5
	M12	1.75	18	M18×1.5	16.75	M18×1.5
	M14	2.0	20	M20×1.5	18.75	M20×1.5
	M16	2.0	22	M22×1.5	20.5	M22×1.5
