        矩形弹簧 极轻载荷弹簧 标准型 精密型 最大压缩量L×50% 黄色 SWOSC-V材质

        条件筛选：

        种类筛选 矩形弹簧
        颜色 黄色
        材质 油冷回火弹簧钢
        负载 极轻载荷
        最大压缩量 L*50%
        包装方式 精品包装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 涂装剥离处理 材质 最大压缩量 包装方式
          YSWF 极轻载荷型 标准型 有涂装
          		 油冷回火弹簧钢 L×50% 普通包装
          YSWF-K 精品包装
          YSWF-N 无涂装 普通包装
          J-YSWF 精密型 有涂装



          L尺寸公差

          L 公差
          50以下 ±0.5
          50以上 ±1.0%



          载荷(±10%)

          直角度(2°以下)

          载荷(N)=定数(N/mm)×压缩量

          耐热温度为150℃

          1kgf=9.81N

          压紧长度为参考值，制作时会有少许差异。

          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用。

          YSWF-N对矩形弹簧进行喷丸处理，以剥离其表面涂装。

          经涂装剥离处理后的弹簧非常容易生锈，因此，请在使用时充分注意。弹簧会因生锈
              而导致早期损坏，购买后建议尽快使用。

          与普通的涂装产品相比，无涂装产品其负载可能会因批次而异。

          YSWF-K精品包装：单个珍珠棉包装。

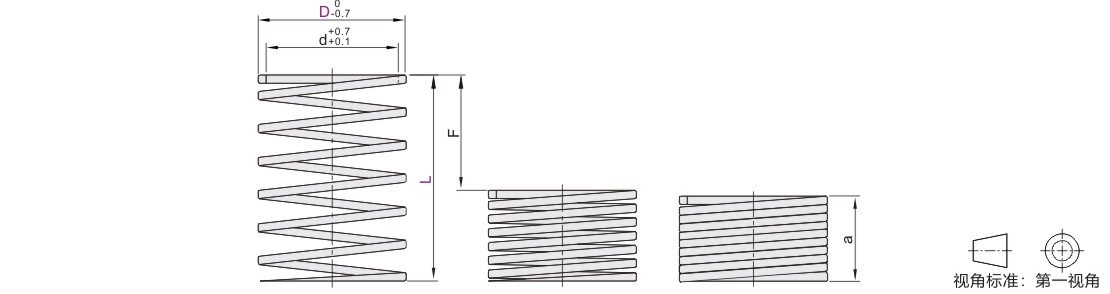

          参数图



          型号
          		 内径 弹簧常数
          N/mm          		 a 使用方法
          30万次F=L×50% 50万次F=L×45% 100万次F=L×40%
          代码 D L d 压紧长度 Fmm 负载N Fmm 负载N Fmm 负载N
          普通包装
          YSWF
          YSWF-N
          J-YSWF          		 6 15* 3 7.80 7.1 7.5  59 6.8  53 6  47
          20* 5.90 9.5 10.0  9.0  8
          25* 4.70 11.9 12.5  11.3  10
          30* 3.90 14.2 15.0  13.5  12
          35* 3.40 16.6 17.5  15.8  14
          40* 2.90 19.0 20.0  18.0  16
          8 10 4 15.24 4.5 5.0  78.5 4.5  68.6 4  58.8
          15 10.16 6.8 7.5  6.8  6
          20 7.62 9.0 10.0  9.0  8
          25 6.10 11.3 12.5  11.3  10
          30 5.08 13.5 15.0  13.5  12
          35 4.36 15.8 17.5  15.8  14
          40 3.81 18.0 20.0  18.0  16
          45 3.39 20.3 22.5  20.3  18
          50 3.05 22.5 25.0  22.5  20
          55 2.77 24.8 27.5  24.8  22
          60 2.54 27.0 30.0  27.0  24
          65 2.35 30.8 32.5  29.3  26
          70 2.18 33.2 35.0  31.5  28
          75 2.10 35.6 37.5  33.8  30
          80 1.91 37.9 40.0  36.0  32
          90* 1.74 43.5 45.0  40.5  36
          100* 1.57 48.5 50.0  45.0  40
          10 10* 5 19.50 4.5 5.0  98.1 4.5  88.3 4  78.5
          15* 13.20 6.8 7.5  6.8  6
          20 9.81 9.0 10.0  9.0  8
          25 7.85 11.3 12.5  11.3  10
          30 6.54 13.5 15.0  13.5  12
          35 5.61 15.8 17.5  15.8  14
          40 4.91 18.0 20.0  18.0  16
          45 4.36 20.3 22.5  20.3  18
          50 3.92 22.5 25.0  22.5  20
          55 3.57 24.8 27.5  24.8  22
          60 3.27 27.0 30.0  27.0  24
          65 3.02 29.3 32.5  29.3  26
          70 2.80 31.5 35.0  31.5  28
          75 2.62 33.8 37.5  33.8  30
          80 2.45 36.0 40.0  36.0  32
          90 2.18 40.5 45.0  40.5  36
          100* 1.96 48.4 50.0  45.0  40
          12 15* 6 18.20 6.7 7.5  137.3 6.8  122.6 6  107.9
          20 13.62 9.0 10.0  9.0  8
          25 10.90 11.3 12.5  11.3  10
          30 9.08 13.5 15.0  13.5  12
          35 7.78 15.8 17.5  15.8  14
          40 6.81 18.0 20.0  18.0  16
          45 6.05 20.3 22.5  20.3  18
          50 5.45 22.5 25.0  22.5  20
          55 4.95 24.8 27.5  24.8  22
          60 4.54 27.0 30.0  27.0  24
          65 4.19 29.3 32.5  29.3  26
          70 3.89 31.5 35.0  31.5  28
          75 3.63 33.8 37.5  33.8  30
          80 3.41 36.0 40.0  36.0  32
          90 3.03 40.5 45.0  40.5  36
          100* 2.74 48.2 50.0  45.0  40
          14 20* 7 17.60 8.9 9.8  176.5 9.1  156.9 8.1  142.2
          25 13.95 11.3 12.5  11.3  10
          30 11.62 13.5 15.0  13.5  12
          35 9.96 15.8 17.5  15.8  14
          40 8.72 18.0 20.0  18.0  16
          45 7.75 20.3 22.5  20.3 18
          50 6.97 22.5 25.0  22.5 20
          55 6.34 24.8 27.5  24.8 22
          60 5.81 27.0 30.0  27.0  24
          65 5.36 29.3 32.5  29.3  26
          70 4.98 31.5 35.0  31.5  28
          75 4.65 33.8 37.5  33.8  30
          80 4.36 36.0 40.0  36.0  32
          90 3.87 40.5 45.0  40.5  36
          100 3.49 45.0 50.0  45.0  40
          125* 2.80 61.2 62.5  56.25  50
          16 20* 8 20.50 9.1 10.1 206 9.1  185 8.2  165
          25 16.56 11.3 12.5  11.3  10
          30 13.80 13.5 15.0  13.5  12
          35 11.83 15.8 17.5  15.8  14
          40 10.35 18.0 20.0  18.0  16
          45 9.20 20.3 22.5  20.3  18
          50 8.28 22.5 25.0  22.5  20
          55 7.53 24.8 27.5  24.8  22
          60 6.90 27.0 30.0  27.0  24
          65 6.37 29.3 32.5  29.3  26
          70 5.91 31.5 35.0  31.5  28
          75 5.25 33.8 37.5  33.8  30
          80 5.18 36.0 40.0  36.0  32
          90 4.60 40.5 45.0  40.5  36
          100 4.14 45.0 50.0  45.0  40
          125 3.31 56.3 62.5  56.3  50
          18 20* 9 25.50 9.1 10.1  255 9.1  226 8.2  206
          25 20.09 11.3 12.5  11.3  10
          30 16.74 13.5 15.0  13.5  12
          35 14.35 15.8 17.5  15.8  14
          40 12.56 18.0 20.0  18.0  16
          45 11.16 20.3 22.5  20.3  18
          50 10.04 22.5 25.0  22.5  20
          55 9.13 24.8 27.5  24.8  22
          60 8.37 27.0 30.0  27.0  24
          65 7.73 29.3 32.5  29.3  26
          70 7.17 31.5 35.0  31.5  28
          75 6.70 33.8 37.5  33.8  30
          80 6.28 36.0 40.0  36.0  32
          90 5.58 40.5 45.0  40.5  36
          100 5.02 45.0 50.0  45.0  40
          125 4.02 56.3 62.5  56.3  50
          20
          		 20* 11
          		 31.30 9.1 10.1  314
          		 9.1  284
          		 8.2  255
          25 25.24 11.3 12.5  11.3  10
          30 21.04 13.5 15.0  13.5  12
          35 18.03 15.8 17.5  15.8  14
          40 15.78 18.0 20.0  18.0  16
          45 14.02 20.3 22.5  20.3  18
          50 12.62 22.5 25.0  22.5  20
          55 11.47 24.8 27.5  24.8  22
          60 10.52 27.0 30.0  27.0  24
          65 9.71 29.3 32.5  29.3  26
          70 9.02 31.5 35.0  31.5  28
          75 8.41 33.8 37.5  33.8  30
          80 7.89 36.0 40.0  36.0  32
          90 7.01 40.5 45.0  40.5  36
          100 6.31 45.0 50.0  45.0  40
          125 5.05 56.3 62.5  56.3  50
          150 4.21 67.5 75.0  67.5  60
          精品包装
          YSWF-K          		 90 7.01 40.5 45.0  40.5  36
          普通包装
          YSWF
          YSWF-N
          J-YSWF          		 22  20* 11 39.20 9.5 10.0  392 9.0  353 8  314
          25 31.38 11.3 12.5  11.3  10
           30 26.15 13.5 15.0  13.5  12
           35 22.41 15.8 17.5  15.8  14
           40 19.61 18.0 20.0  18.0  16
           45 17.43 20.3 22.5  20.3  18
           50 15.69 22.5 25.0  22.5  20
           55 14.26 24.8 27.5  24.8  22
           60 13.07 27.0 30.0  27.0  24
           65 12.07 29.3 32.5  29.3  26
           70 11.21 31.5 35.0  31.5  28
           75 10.46 33.8 37.5  33.8  30
           80   9.81 36.0 40.0  36.0  32
           90   8.72 40.5 45.0  40.5  36
          100   7.84 45.0 50.0  45.0  40
          125   6.28 56.3 62.5  56.3  50
          150   5.23 67.5 75.0  67.5  60
          25 20* 13.5 49.00 9.45 10.0  490 9.0  441 8  392
          25 39.20 11.3 12.5  11.3  10
          30 32.67 13.5 15.0  13.5  12
          35 28.00 15.8 17.5  15.8  14
          40 24.50 18.0 20.0  18.0  16
          45 21.78 20.3 22.5  20.3  18
          50 19.60 22.5 25.0  22.5  20
          55 17.82 24.8 27.5  24.8  22
          60 16.33 27.0 30.0  27.0  24
          65 15.08 29.3 32.5  29.3  26
          70 14.00 31.5 35.0  31.5  28
          75 13.07 33.8 37.5  33.8  30
          80 12.25 36.0 40.0  36.0  32
          90 10.89 40.5 45.0  40.5  36
           100   9.80 45.0 50.0  45.0  40
           125   7.84 56.3 62.5  56.3  50
           150   6.53 67.5 75.0  67.5  60
           175   5.60 78.8 87.5  78.8  70
           200   4.90 90.0 100  90.0  80
          27   25 13.5 47.11 11.3 12.5  588 11.3  530 10  471
            30 39.26 13.5 15.0  13.5  12
            35 33.65 15.8 17.5  15.8  14
            40 29.44 18.0 20.0  18.0  16
            45 26.17 20.3 22.5  20.3  18
            50 23.56 22.5 25.0  22.5  20
            55 21.41 24.8 27.5  24.8  22
            60 19.63 27.0 30.0  27.0  24
            65 18.12 29.3 32.5  29.3  26
            70 16.83 31.5 35.0  31.5  28
            75 15.70 33.8 37.5  33.8  30
            80 14.72 36.0 40.0  36.0  32
            90 13.09 40.5 45.0  40.5  36
           100 11.78 45.0 50.0  45.0  40
          125   9.42 56.3 62.5  56.3  50
           150   7.85 67.5 75.0  67.5  60
           175   6.73 78.8 87.5  78.8  70
           200   5.89 90.0 100  90.0  80
          30   25 16 56.62 11.3 12.5  706 11.3  637 10  569
            30 47.19 13.5 15.0  13.5  12
            35 40.44 15.8 17.5  15.8  14
            40 35.39 18.0 20.0  18.0  16
            45 31.46 20.3 22.5  20.3  18
            50 28.31 22.5 25.0  22.5  20
            55 25.74 24.8 27.5  24.8  22
            60 23.59 27.0 30.0  27.0  24
            65 21.78 29.3 32.5  29.3  26
            70 20.22 31.5 35.0  31.5  28
            75 18.87 33.8 37.5  33.8  30
            80 17.69 36.0 40.0  36.0  32
            90 15.73 40.5 45.0  40.5  36
           100 14.16 45.0 50.0  45.0  40
           125 11.32 56.3 62.5  56.3  50
           150   9.44 67.5 75.0  67.5  60
           175   8.09 78.8 87.5  78.8  70
           200   7.08 90.0 100  90.0  80
          35 40 19 47.94 18.0 20.0  961 18.0  863 16  765
          45 42.62 20.3 22.5  20.3  18
          50 38.36 22.5 25.0  22.5  20
          55 34.87 24.8 27.5  24.8  22
          60 31.96 27.0 30.0  27.0  24
          65 29.50 29.3 32.5  29.3  26
          70 27.40 31.5 35.0  31.5  28
          75 25.57 33.8 37.5  33.8  30
          80 23.97 36.0 40.0  36.0  32
          90 21.31 40.5 45.0  40.5  36
          100 19.18 45.0 50.0  45.0  40
          125 15.34 56.3 62.5  56.3  50
          150 12.79 67.5 75.0  67.5  60
          175 10.96 78.8 87.5  78.8  70
          200 9.59 90.0 100.0  90.0  80
          40 40 22 62.67 18.0 20.0  1255 18.0  1128 16  1000
          45 55.77 21.4 22.5  20.25  18
          50 50.13 22.5 25.0  22.5  20
          55 45.58 24.8 27.5  24.8  22
          60 41.78 27.0 30.0  27.0  24
          65 38.56 29.3 32.5  29.3  26
          70 35.81 31.5 35.0  31.5  28
          75 33.42 35.6 37.5  33.8  30
          80 31.33 36.0 40.0  36.0  32
          90 27.85 40.5 45.0  40.5  36
          100 25.07 45.0 50.0  45.0  40
          125 20.05 56.3 62.5  56.3  50
          150 16.71 67.5 75.0  67.5  60
          175 14.32 78.8 87.5  78.8  70
          200 12.58 90.0 100.0  90.0  80
          225 11.14 101.3 112.5  101.3  90
          250 10.03 112.5 125.0  112.5  100
          275 9.12 123.8 137.5  123.8  110
          300 8.36 142.2 150.0  135.0  120
          50 50 27.5 78.44 22.5 25.0  1961 22.5  1765 20  1568
          55 71.31 24.8 27.5  24.8  22
          60 65.37 27.0 30.0  27.0  24
          65 60.34 29.3 32.5  29.3  26
          70 56.03 31.5 35.0  31.5  28
          75 52.30 33.8 37.5  33.8  30
          80 49.03 36.0 40.0  36.0  32
          90 43.58 40.5 45.0  40.5  36
          100 39.22 45.0 50.0  45.0  40
          125 31.38 56.3 62.5  56.3  50
          150 26.15 67.5 75.0  67.5  60
          175 22.41 78.8 87.5  78.8  70
          200 19.61 90.0 100.0  90.0  80
          225 17.43 101.3 112.5  101.3  90
          250 15.69 112.5 125.0  112.5  100
          275 14.26 123.8 137.5  123.8  110
          300 13.07 135.0 150.0  135.0  120
          350 11.21 165.9 175.0  157.5  140
          400 9.70 189.5 200.1  180.1  160
          450 8.70 213.2 225.2  202.4  180
          500 7.90 237.1 250.1  225.1  200
          60 60 33 94.07 27.0 30.0  2820 27.0  2540 24  2260
          70 80.63 31.5 35.0  31.5  28
          80 70.56 36.0 40.0  36.0  32
          90 62.72 40.5 45.0  40.5  36
          100 56.44 45.0 50.0  45.0  40
          125 45.16 56.3 62.5  56.3  50
          150 37.63 67.5 75.0  67.5  60
          175 32.25 78.8 87.5  78.8  70
          200 28.22 90.0 100.0  90.0  80
          225 25.09 101.3 112.5  101.3  90
          250 22.58 112.5 125.0  112.5  100
          275 20.53 123.8 137.5  123.8  110
          300 18.81 135.0 150.0  135.0  120
          350 16.13 165.9 175.0  157.5  140
          400 14.20 189.5 200.1  180.1  160
          450 12.60 213.2 225.2  202.4  180
          500 11.40 237.1 250.1  225.1  200
          70 70 38.5 114.29 33.2 35.0  4000 31.5  3600 28  3200
          80 100.00 37.9 40.0  36.0  32
          90 88.89 42.7 45.0  40.5  36
          100 80.00 47.4 50.0  45.0  40
          125 64.00 59.3 62.5  56.3  50
          150 53.33 71.1 75.0  67.5  60
          175 45.71 83.0 87.5  78.8  70
          200 40.00 94.8 100.0  90.0  80
          225 35.56 106.7 112.5  101.3  90
          250 32.00 118.5 125.0  112.5  100
          275 29.09 130.3 137.5  123.8  110
          300 26.20 142.1 150.0  135.0  120
          350 22.30 165.8 175.0  157.5  140

          带*号仅适用标准型。
