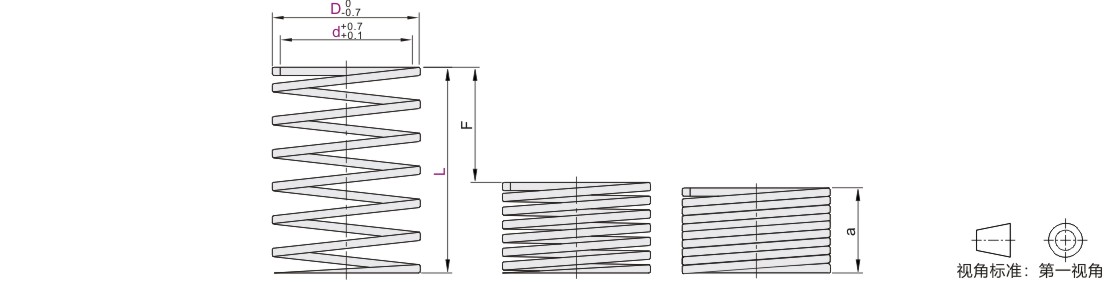

      D

      L

      d

      图片仅供参考，请以已选的规格为准

        矩形弹簧 轻载荷弹簧 标准型 精密型 最大压缩量L×40% 蓝色 SWOSC-V材质

        条件筛选：

        种类筛选 矩形弹簧
        颜色 蓝色
        材质 油冷回火弹簧钢
        负载 轻载荷
        最大压缩量 L*40%
        包装方式 精品包装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
           代码 类型
          		 涂装剥离处理 材质 最大压缩量 包装方式
           YSWL 轻载荷型 标准型 有涂装
          		 油冷回火弹簧钢 L×40% 普通包装
          YSWL-K 精品包装
          YSWL-N 无涂装 普通包装
          J-YSWL 精密型 有涂装



          L尺寸公差

          L 公差
          50以下 ±0.5
          50以上 ±1.0%



          载荷(±10%)

          直角度(2°以下)

          载荷(N)=定数(N/mm)×压缩量

          耐热温度为150℃

          1kgf=9.81N

          压紧长度为参考值，制作时会有少许差异。

          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用。

          YSWL-N对矩形弹簧进行喷丸处理，以剥离其表面涂装。

          经涂装剥离处理后的弹簧非常容易生锈，因此，请在使用时充分注意。弹簧会因生锈
              而导致早期损坏，购买后建议尽快使用。

          与普通的涂装产品相比，无涂装产品其负载可能会因批次而异。

          YSWL-K精品包装：单个珍珠棉包装。



          参数图
          型号
          		 内径 弹簧常数
          N/mm          		 a 使用方法
          30万次F=L×40% 50万次F=L×36% 100万次F=L×32%
          代码 D L d 压紧长度 Fmm 负载N Fmm 负载N Fmm 负载N
          普通包装
          YSWL
          YSWL-N
          J-YSWL          		 6  15* 3  13.10  8.6  6.0  78  5.4  71  4.8  63
          20* 9.80  11.5  8.0  7.2  6.4
          25* 7.80  14.4  10.0  9.0  8.0
          30* 6.50  17.2  12.0  10.8  9.6
          35* 5.60  20.1  14.0  12.6  11.2
          40* 4.90  23.0  16.0  14.4  12.8
          50* 3.90  19.1  20.0  18.0  16.0
          8  10  4  24.53  5.4  4.0  98.1 3.6  88.3 3.2  78.5
          15  16.35  8.1  6.0  5.4  4.8
          20  12.26  10.8  8.0  7.2  6.4
          25  9.81  13.5  10.0  9.0  8.0
          30  8.18  16.2  12.0  10.8  9.6
          35  7.01  18.9  14.0  12.6  11.2
          40  6.13  21.6  16.0  14.4  12.8
          45  5.45  24.3  18.0  16.2  14.4
          50  4.91  27.0  20.0  18.0  16.0
          55  4.46  29.7  22.0  19.8  17.6
          60  4.09  32.4  24.0  21.6  19.2
          65  3.77  37.5  26.0  23.4  20.8
          70  3.50  40.2  28.0  25.2  22.4
          75  3.30  43.2  30.0  27.0  24.0
          80  3.07  45.9  32.0  28.8  25.6
          90* 2.72  35.1  36.0  32.4  28.8
          100* 2.45  39.5  40.0  36.0  32.0
          10  10* 5  34.30  5.4  4.0  137  3.6  124  3.2  110
          15* 22.90  8.1  6.0  5.4  4.8
          20  17.71  10.8  8.0  1422 7.2  127.5 6.4  112.8
          25  14.17  13.5  10.0  9.0  8.0
          30  11.81  16.2  12.0  10.8  9.6
          35  10.12  18.9  14.0  12.6  11.2
          40  8.85  21.6  16.0  14.4  12.8
          45  7.87  24.3  18.0  16.2  14.4
          50  7.08  27.0  20.0  18.0  16.0
          55  6.44  29.7  22.0  19.8  17.6
          60  5.90  32.4  24.0  21.6  19.2
          65  5.45  35.1  26.0  23.4  20.8
          70  5.06  37.8  28.0  25.2  22.4
          75  4.72  40.5  30.0  27.0  24.0
          80  4.72  43.2  32.0  28.8  25.6
          90  3.94  48.6  36.0  32.4  28.8
          100* 3.42  38.5  40.0  137  36.0  124  32.0  110
          12  15* 6  34.30  8.1  6.0  206.8  5.4  186.3  4.8  166.7
          20  25.88  10.8  8.0  7.2  6.4
          25  20.70  13.5  10.0  9.0  8.0
          30  17.25  16.2  12.0  10.8  9.6
          35  14.79  18.9  14.0  12.6  11.2
          40  12.94  21.6  16.0  14.4  12.8
          45  11.50  24.3  18.0  16.2  14.4
          50  10.35  27.0  20.0  18.0  16.0
          55  9.41  29.7  22.0  19.8  17.6
          60  8.63  32.4  24.0  21.6  19.2
          65  7.96  35.1  26.0  23.4  20.8
          70  7.39  37.8  28.0  25.2  22.4
          75  6.90  40.5  30.0  27.0  24.0
          80  6.47  43.2  32.0  28.8  25.6
          90  5.75  48.6  36.0  32.4  28.8
          100* 5.15  38.5  40.0  36.0  32.0
          14  20*
          		 7  34.30  10.8  8.0  275 7.2  245 6.4  216
          25  27.22  13.5  10.0  9.0  8.0
          30  22.69  16.2  12.0  10.8  9.6
          35
          		 19.44  18.9 14.0  12.6  11.2
          40  17.01  21.6 16.0  14.4  12.8
          45  15.12  24.3 18.0  16.2  14.4
          50  13.61  27.0  20.0  18.0  16.0
          55  12.37  29.7  22.0  19.8  17.6
          60  11.34  32.4  24.0  21.6  19.2
          65  10.47  35.1  26.0  23.4  20.8
          70  9.72  37.8  28.0  25.2  22.4
          75  9.07  40.5  30.0  27.0  24.0
          80  8.51  43.2  32.0  28.8  25.6
          90  7.56  48.6  36.0  32.4  28.8
          100  6.81  54.0  40.0  36.0  32.4
          125* 5.50  48.5  50.0  45.0  40.0
          16  20* 8  42.90  10.8  8.0  343  7.2  314  6.4  275
          25  34.89  13.5  10.0  9.0  8.0
          30  29.07  16.2  12.0  10.8  9.6
          35  24.92  18.9  14.0  12.6  11.2
          40  21.81  21.6  16.0  14.4  12.8
          45  19.38  24.3  18.0  16.2  14.4
          50  17.44  27.0  20.0  18.0  16.0
          55  15.86  29.7  22.0  19.8  17.6
          60  14.54  32.4  24.0  21.6  19.2
          65  13.42  35.1  26.0  23.4  20.8
          70  12.46  37.8  28.0  25.2  22.4
          75  11.63  40.5  30.0  27.0  24.0
          80  10.90  43.2  32.0  28.8  25.6
          90  9.69  48.6  36.0  32.4  28.8
          100  8.72  54.0  40.0  36.0  32.4
          125  6.98  67.5  50.0  45.0  40.0
          18  20* 9  52.70  10.8  8.0  422  7.2  382  6.4  333
          25  42.44  13.5  10.0  9.0  8.0
          30  35.37  16.2  12.0  10.8  9.6
          35  30.32  18.9  14.0  12.6  11.2
          40  26.53  21.6  16.0  14.4  12.8
          45  23.58  24.3  18.0  16.2  14.4
          50  21.22  27.0  20.0  18.0  16.0
          55  19.29  29.7  22.0  19.8  17.6
          60  17.69  32.4  24.0  21.6  19.2
          65  16.32  35.1  26.0  23.4  20.8
          70  15.16  37.8  28.0  25.2  22.4
          75  14.15  40.5  30.0  27.0  24.0
          80  13.26  43.2  32.0  28.8  25.6
          90  11.79  48.6  36.0  32.4  28.8
          100  10.61  54.0  40.0  36.0  32.4
          125  8.49  67.5  50.0  45.0  40.0
          20  20* 10  66.20  10.8  8.0  530  7.2  481  6.4  422
          25  53.44  13.5  10.0  9.0  8.0
          30  44.54  16.2  12.0  10.8  9.6
          35  38.17  18.9  14.0  12.6  11.2
          40  33.40  21.6  16.0  14.4  12.8
          45  29.69  24.3  18.0  16.2  14.4
          50  26.72  27.0  20.0  18.0  16.0
          55  24.29  29.7  22.0  19.8  17.6
          60  22.27  32.4  24.0  21.6  19.2
          65  20.40  35.1  26.0  23.4  20.8
          70  19.09  37.8  28.0  25.2  22.4
          75  17.81  40.5  30.0  27.0  24.0
          80  16.70  43.2  32.0  28.8  25.6
          90  14.85  48.6  36.0  32.4  28.8
          100  13.36  54.0  40.0  36.0  32.4
          125  10.69  67.5  50.0  45.0  40.0
          150  8.91  81.0  60.0  54.0  48.0
          精品包装
          YSWL-K          		 10  25  5 14.17  13.5  10  142.2  9.0  127.5  8.0  112.8
          35  100
          		 20  21.18  54.0 40  847  36.0  762  32.4  677
          40  52.86  2120  1903  1697
          普通包装
          YSWL
          YSWL-N
          J-YSWL          		 22  20* 11  82.13  7.5  8.0  657  7.2  588 6.4  530
          25  65.33  13.5  10.0  9.0  8.0
          30  54.44  16.2  12.0  10.8  9.6
          35  46.67  18.9  14.0  12.6  11.2
          40  40.83  21.6  16.0  14.4  12.8
          45  36.30  24.3  18.0  16.2  14.4
          50  32.67  27.0  20.0  18.0  16.0
          55  29.70  29.7  22.0  19.8  17.6
          60  27.22  32.4  24.0  21.6  19.2
          65  25.13  35.1  26.0  23.4  20.8
          70  23.33  37.8  28.0  25.2  22.4
          75  21.78  40.5  30.0  27.0  24.0
          80  20.42  43.2  32.0  28.8  25.6
          90  18.15  48.6  36.0  32.4  28.8
          100 16.33  54.0  40.0  36.0  32.4
          125 13.07  67.5  50.0  45.0  40.0
          150 10.89  81.0  60.0  54.0  48.0
          25  20* 12.5 103  7.5  8.0  824  7.2  745 6.4  657
          25  82.78  13.5  10.0  9.0  8.0
          30  68.98  16.2  12.0  10.8  9.6
          35  59.13  18.9  14.0  12.6  11.2
          40  51.74  21.6  16.0  14.4  12.8
          45  45.99  24.3  18.0  16.2  14.4
          50  41.39  27.0  20.0  18.0  16.0
          55  37.63  29.7  22.0  19.8  17.6
          60  34.49  32.4  24.0  21.6  19.2
          65  31.84  35.1  26.0  23.4  20.8
          70  29.56  37.8  28.0  25.2  22.4
          75  27.59  40.5  30.0  27.0  24.0
          80  25.87  43.2  32.0  28.8  25.6
          90  22.99  48.6  36.0  32.4  28.8
          100  20.69  54.0  40.0  36.0  32.4
          125  16.56  67.5  50.0  45.0  40.0
          150  13.80  81.0  60.0  54.0  48.0
          175  11.83  94.5  70.0  63.0  56.0
          200  10.35  108.0  80.0  72.0  64.0
          27  25  13.5  98.11  13.5  10.0  981  9.0  883 8.0  785
          30  81.76  16.2  12.0  10.8  9.6
          35  70.08  18.9  14.0  12.6  11.2
          40  61.32  21.6  16.0  14.4  12.8
          45  54.51  24.3  18.0  16.2  14.4
          50  49.06  27.0  20.0  18.0  16.0
          55  44.60  29.7  22.0  19.8  17.6
          60  40.88  32.4  24.0  21.6  19.2
          65  37.74  35.1  26.0  23.4  20.8
          70  35.04  37.8  28.0  25.2  22.4
          75  32.70  40.5  30.0  27.0  24.0
          80  30.66  43.2  32.0  28.8  25.6
          90  27.25  48.6  36.0  32.4  28.8
          100  24.53  54.0  40.0  36.0  32.4
          125  19.62  67.5  50.0  45.0  40.0
          150  16.35  81.0  60.0  54.0  48.0
          175  14.02  94.5  70.0  63.0  56.0
          200  12.26  108.0  80.0  72.0  64.0
          30  25  15  118.78  13.5  10.0  1187  9.0  1069  8.0  951
          30  98.98  16.2  12.0  10.8  9.6
          35  84.84  18.9  14.0  12.6  11.2
          40  74.24  21.6  16.0  14.4  12.8
          45  65.99  24.3  18.0  16.2  14.4
          50  59.39  27.0  20.0  18.0  16.0
          55  53.99  29.7  22.0  19.8  17.6
          60  49.49  32.4  24.0  21.6  19.2
          65  45.68  35.1  26.0  23.4  20.8
          70  42.42  37.8  28.0  25.2  22.4
          75  39.59  40.5  30.0  27.0  24.0
          80  37.12  43.2  32.0  28.8  25.6
          90  32.99  48.6  36.0  32.4  28.8
          100  29.69  54.0  40.0  36.0  32.4
          125  23.76  67.5  50.0  45.0  40.0
          150  19.80  81.0  60.0  54.0  48.0
          175  16.97  94.5  70.0  63.0  56.0
          200  14.85  108.0  80.0  72.0  64.0
          30  30*   16 65.41  16.2  12.0  785  10.8  706  9.6  627
          35* 56.06  18.9  14.0  12.6  11.2
          40* 49.06  21.6  16.0  14.4  12.8
          45* 43.60  24.3  18.0  16.2  14.4
          50* 39.24  27.0  20.0  18.0  16.0
          55* 35.68  29.7  22.0  19.8  17.6
          60* 32.70  32.4  24.0  21.6  19.2
          65* 30.19  35.1  26.0  23.4  20.8
          70* 28.03  37.8  28.0  25.2  22.4
          75* 26.16  40.5  30.0  27.0  24.0
          80* 24.53  43.2  32.0  28.8  25.6
          90* 21.80  48.6  36.0  32.4  28.8
          100* 19.62  54.0  40.0  36.0  32.4
          125* 15.70  67.5  50.0  45.0  40.0
          150* 13.80  81.0  60.0  54.0  48.0
          35 40  17.5 101.46  21.6  16.0  1617 14.4  1461 12.8  1295
          45  90.19  24.3  18.0  16.2  14.4
          50  81.17  27.0  20.0  18.0  16.0
          55  73.79  29.7  22.0  19.8  17.6
          60 67.64  32.4  24.0  21.6  19.2
          65 62.44  35.1  26.0  23.4  20.8
          70 57.98  37.8  28.0  25.2 22.4
          75 54.11  40.5  30.0  27.0 24.0
          80 50.73  43.2  32.0  28.8 25.6
          90 45.09  48.6  36.0  32.4 28.8
          100 40.58  54.0  40.0  36.0 32.4
          125 32.47  67.5  50.0  45.0 40.0
          150 27.06  81.0  60.0  54.0 48.0
          175 23.19  94.5  70.0  63.0 56.0
          200 20.29  108.0  80.0  72.0 64.0
          40* 20  52.95  21.6  16.0  847  14.4 762  12.8  677
          45* 47.07  24.3  18.0  16.2 14.4
          50* 42.63  27.0  20.0  18.0 16.0
          55* 38.51  29.7  22.0  19.8 17.6
          60* 35.30  32.4  24.0  21.6 19.2
          65* 32.58  35.1  26.0  23.4 20.8
          70* 30.26  37.8  28.0  25.2 22.4
          75* 28.24  40.5  30.0  27.0 24.0
          80* 26.48  43.2  32.0  28.8 25.6
          90* 23.53  48.6  36.0  32.4 28.8
          100* 21.18  54.0  40.0  36.0 32.4
          125* 16.94  67.5  50.0  45.0 40.0
          150* 14.12  81.0  60.0  54.0 48.0
          175* 12.10  94.5  70.0  63.0 56.0
          200* 10.59  108.0  80.0  72.0 64.0
          40  40  20  132.15  21.6  16.0  2120
          		 14.4  1903  12.8  1697
          45  117.47  25.8  18.0  16.2  14.4
          50  105.72  27.0  20.0  18.0  16.0
          55  96.11  31.6  22.0  19.8  17.6
          60  88.10  32.4  24.0  21.6  19.2
          65  81.32  37.3  26.0  23.4  20.8
          70  75.52  37.8  28.0  25.2  22.4
          75  70.48  43.1  30.0  27.0  24.0
          80  66.08  45.9  32.0  28.8  25.6
          90  58.73  48.6  36.0  32.4  28.8
          100  52.86  54.0  40.0  36.0  32.4
          125  42.29  67.5  50.0  45.0  40.0
          150  35.24  81.0  60.0  54.0  48.0
          175  30.21  94.5  70.0  63.0 56.0
          200  26.43  108.0  80.0  72.0 64.0
          225  23.49  121.5  90.0  81.0 72.0
          250  21.14  135.0  100.0  90.0 80.0
          275  19.22  148.5  110.0  99.0 88.0
          300  17.62  172.2  120.0  108.0  96.0
          50* 26 84.85  27.0  20.0  1697  18.0 1527 16.0  1358
          60* 70.71  32.4  24.0  21.6 19.2
          70* 60.61  37.8  28.0  25.2 22.4
          80* 53.03  43.2  32.0  28.8 25.6
          90* 47.14  48.6  36.0  32.4 28.8
          100* 42.43  54.0  40.0  36.0  32.4
          125* 33.94  67.5  50.0  45.0  40.0
          150* 28.28  81.0  60.0  54.0  48.0
          175* 24.24 94.5  70.0  63.0  56.0
          200* 21.21 108.0  80.0  72.0  64.0
          250* 16.97  135.0  100.0  90.0  80.0
          50 60  25  137.96  32.4  24.0  3310
          		 21.6  2980 19.2  2650
          65  127.35  35.1  26.0  23.4  20.8
          70  118.25  37.8  28.0  25.2  22.4
          75  110.37  40.5  30.0  27.0  24.0
          80  103.47  43.2  32.0  28.8  25.6
          90  91.98  48.6  36.0  32.4  28.8
          100  82.78  54.0  40.0  36.0  32.0
          125  66.22  67.5  50.0  45.0  40.0
          150  55.19  81.0  60.0  54.0  48.0
          175  47.30  94.5  70.0  63.0  56.0
          200  41.39  108.0  80.0  72.0  64.0
          220  36.79  122.0  90.0  81.0  72.0
          225  33.11  135.0  100.0  90.0  80.0
          275  30.10  149.0  110.0  99.0  88.0
          300  27.59  172.2  120.0  108.0  96.0
          350  23.65  200.9  140.0  126.0  112.0
          400  20.69  216.0  160.0  144.0  128.0
          450  18.40  243.0  180.0  162.0  144.0
          500  16.56  270.0  200.0  180.0  160.0
          60  60  30  198.61  32.4  24.0  4770  21.6  4290  19.2  3810
          70  170.24  37.8  28.0  25.2  22.4
          80  148.96  43.2  32.0  28.8  25.6
          90  132.41  48.6  36.0  32.4  28.8
          100  119.17  54.0  40.0  36.0  32.0
          125  95.33  67.5  50.0 45.0  40.0
          150  79.44  81.0  60.0  54.0  48.0
          175  68.10  94.5  70.0  63.0  56.0
          200  59.58  108.0  80.0  72.0  64.0
          225  52.96  122.0  90.0  81.0  72.0
          250  47.67  135.0  100.0  90.0  80.0
          275  43.33  149.0  110.0  99.0  88.0
          300  39.72  172.2  120.0  108.0  96.0
          350  34.05  200.9  140.0  126.0  112.0
          400  29.79  216.0  160.0  144.0  128.0
          450  26.48  243.0  180.0  162.0  144.0
          500  23.58  270.0  200.0  180.0  160.0
          70  70  38.5 271.86  40.2  28.0  6100 25.2  5490  22.4  4880
          80  190.63  45.9  32.0  28.8  25.6
          90  169.44  51.7  36.0  32.4  28.8
          100  152.50  57.4  40.0  36.0  32.0
          125  122.00  71.8  50.0  45.0  40.0
          150  101.67  86.1  60.0  54.0  48.0
          175  87.14  100.5  70.0  63.0  56.0
          200  76.25  114.8  80.0  72.0  64.0
          225  67.78  129.2  90.0  81.0  72.0
          250  61.00  143.5  100.0  90.0  80.0
          275  55.45  157.9  110.0  99.0  88.0
          300  50.83  172.2  120.0  108.0  96.0
          350  43.57  200.9  140.0  126.0  112.0

          带*号仅适用标准型。

          • 客服

          • 购物车

            0

          • 公众号

            微信公众号

            WeChat

            订单/资讯随手掌握

            微信技术交流服务群

            WeChat

            扫码添加进群

          • 浏览记录

          • 问题反馈

          • 置顶

          Copyright © 2010-2026 东莞怡合达自动化股份有限公司 版权所有 粤ICP备14032684号

          营业执照: 91441900566614589Q
          网络举报APP下载中心 网络举报APP下载中心 中国互联网举报中心 中国互联网举报中心
