矩形弹簧高压缩量弹簧最大压缩量L×50% 象牙色 SWOSC-V材质

代码	类型	涂装剥离处理	材质	最大压缩量
YSWR	高压缩量	有涂装	油冷回火弹簧钢	L×50%
YSWR-N	高压缩量	无涂装	油冷回火弹簧钢	L×50%

L		公差
50以下		±0.5
50以上		±1.5%

商城

线下

抱歉，该浏览器不支持PDF预览

抱歉，未生成产品型号

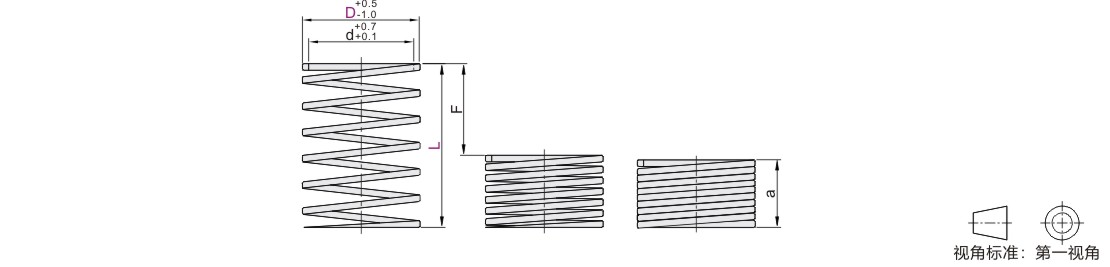

型号			内径	弹簧常数 N/mm	a	使用方法
型号			内径		a	F=L×50%
代码	D	L	d		压紧长度	Fmm	负载N
YSWR YSWR-N	10.5	15	6.0	10.46	6	7.5	78.5
		20		7.84	8	10
		25		6.27	10	12.5
		30		5.19	12	15.0
		35		4.50	14	17.5
		40		3.92	16	20.0
		45		3.53	18	22.5
		50		3.14	20	25.0
		55		2.84	22	27.5
		60		2.65	24	30.0
		65		2.45	26	32.5
		70		2.25	28	35.0
		75		2.06	30	37.5
		80		1.96	32	40.0
	12.5	15	7.0	11.77	6	7.5	88.2
		20		8.82	8	10
		25		7.06	10	12.5
		30		5.88	12	15.0
		35		5.04	14	17.5
		40		4.41	16	20.0
		45		3.92	18	22.5
		50		3.53	20	25.0
		55		3.20	22	27.5
		60		2.94	24	30.0
		65		2.71	26	32.5
		70		2.52	28	35.0
		75		2.35	30	37.5
		80		2.21	32	40.0
		90		1.96	36	45
		100		1.77	40	50
	14.5	15	8.5	17.00	6	7.5	127.5
		20		12.70	8	10
		25		10.19	10	12.5
		30		8.53	12	15.0
		35		7.25	14	17.5
		40		6.37	16	20.0
		45		5.68	18	22.5
		50		5.09	20	25.0
		55		4.60	22	27.5
		60		4.21	24	30.0
		65		3.92	26	32.5
		70		3.62	28	35.0
		75		3.43	30	37.5
		80		3.23	32	40.0
		90		2.84	36	45
		100		2.54	40	50
		125		2.05	50	62.5
		150		1.70	60	75
	17	20	10.5	19.61	8	10	196.1
		25		15.69	10	12.5
		30		13.04	12	15.0
		35		11.17	14	17.5
		40		9.80	16	20.0
		45		8.72	18	22.5
		50		7.84	20	25.0
		55		7.15	22	27.5
		60		6.57	24	30.0
		65		6.08	26	32.5
		70		5.58	28	35.0
		75		5.19	30	37.5
		80		4.90	32	40.0
		90		4.31	36	45
		100		3.92	40	50
		125		3.13	50	62.5
150		2.64		60	75
175		2.24		70	87.5
21	25	13.5	23.54	10	12.5	294.1
	30		19.61	12	15.0
	35		16.76	14	17.5
	40		14.70	16	20.0
	45		13.04	18	22.5
	50		11.76	20	25.0
	55		10.68	22	27.5
	60		9.80	24	30.0
	65		9.02	26	32.5
	70		8.43	28	35.0
	75		7.84	30	37.5
	80		7.35	32	40.0
	90		6.57	36	45
	100		5.88	40	50
	110		5.39	44	55
	120		4.90	48	60
	125		4.70	50	62.5
	130		4.51	52	65
	140		4.21	56	70
	150		3.92	60	75
	175		3.36	70	87.5
	200		2.94	80	100
26	25	16.5	31.38	10	12.5	392.3
	30		26.18	12	15.0
	35		22.45	14	17.5
	40		19.61	16	20.0
	45		17.45	18	22.5
	50		15.69	20	25.0
	55		14.21	22	27.5
	60		13.04	24	30.0
	65		12.06	26	32.5
	70		11.17	28	35.0
	75		10.49	30	37.5
	80		9.80	32	40.0
	90		8.72	36	45
	100		7.84	40	50
	110		7.15	44	55
	120		6.57	48	60
	125		6.27	50	62.5
	130		6.08	52	65
	140		5.58	56	70
	150		5.19	60	75
	175		4.51	70	87.5
	200		3.92	80	100
	225		3.49	90	112.5
	250		3.14	100	125
31	35	21	28.02	14	17.5	490.3
	40		24.51	16	20.0
	45		21.77	18	22.5
	50		19.61	20	25.0
	55		17.83	22	27.5
	60		16.37	24	30.0
	65		15.09	26	32.5
	70		14.02	28	35.0
	75		13.08	30	37.5
	80		12.25	32	40.0
	90		10.88	36	45
	100		9.80	40	50
	110		8.92	44	55
	120		8.13	48	60
	125		7.84	50	62.5
	130		7.55	52	65
	140		6.96	56	70
	150		6.57	60	75
	160		6.17	64	80
	170		5.78	68	85
	175		5.58	70	87.5
	180		5.49	72	90
	190		5.19	76	95
	200		4.90	80	100
	250		3.92	100	125
	300		3.23	120	150
37	35	26	33.62	14	17.5	588.4
	40		29.41	16	20.0
	45		26.18	18	22.5
	50		23.53	20	25.0
	55		21.40	22	27.5
	60		19.61	24	30.0
	65		18.10	26	32.5
	70		16.76	28	35.0
	75		15.69	30	37.5
	80		14.70	32	40.0
	90		13.04	36	45
	100		11.76	40	50
	110		10.68	44	55
	120		9.80	48	60
	125		9.41	50	62.5
	130		9.02	52	65
	140		8.43	56	70
	150		7.84	60	75
	160		7.35	64	80
	170		6.96	68	85
	175		6.76	70	87.5
	180		6.57	72	90
	190		6.17	76	95
	200		5.88	80	100
	250		4.70	100	125
	300		3.92	120	150
43	50	31	33.34	20	25	833.6
	60		27.79	24	30
	70		23.82	28	35
	80		20.84	32	40
	90		18.52	36	45
	100		16.67	40	50
	110		15.16	44	55
	120		13.89	48	60
	130		12.82	52	65
	140		11.91	56	70
	150		11.11	60	75
	160		10.42	64	80
	170		9.81	68	85
	180		9.26	72	90
	190		8.77	76	95
	200		8.34	80	100
	225		7.41	90	112.5
	250		6.67	100	125
	275		6.06	110	137.5
	300		5.56	120	150
46	50	33	43.14	20	25	1079
	60		35.99	24	30
	70		30.79	28	35
	80		26.96	32	40
	90		23.92	36	45
	100		21.57	40	50
	110		19.61	44	55
	120		17.94	48	60
	125		17.25	50	62.5
	130		15.57	52	65
	140		15.39	56	70
	150		14.41	60	75
	175		12.35	70	87.5
	200		10.78	80	100
	225		9.61	90	112.5
	250		8.62	100	125
	275		7.84	110	137.5
	300		7.15	120	150
50	50	36	52.96	20	25	1324
	60		44.13	24	30
	70		37.83	28	35
	80		33.10	32	40
	90		29.42	36	45
	100		26.48	40	50
	110		24.07	44	55
	120		22.06	48	60
	130		20.37	52	65
	140		18.91	56	70
	150		17.65	60	75
	175		15.13	70	87.5
	200		13.24	80	100
	225		11.77	90	112.5
	250		10.59	100	125
	275		9.63	110	137.5
	300		8.83	120	150
	350		7.57	140	175
	400		6.62	160	200
