同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      涂装剥离处理

      产品选型

      D

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        矩形弹簧 超大压缩量弹簧 最大压缩量L×65%  淡绿色 SWOSC-V材质

        条件筛选：

        性价比 标准型
        种类筛选 矩形弹簧
        颜色 淡绿色
        材质 油冷回火弹簧钢
        负载 超大压缩量
        最大压缩量 L*65%
        包装方式 精品包装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 涂装剥离处理 材质 最大压缩量 包装方式
          YSWY 超大压缩量 标准型 有涂装
          		 油冷回火弹簧钢 L×65% 普通包装
          YSWY-K 精品包装
          YSWY-N 无涂装 普通包装



          L尺寸公差

          L 公差
          50以下 ±0.5
          50以上 ±1.5%

          载荷(±10%)

          直角度(3°以下)

          载荷(N)=定数(N/mm)×压缩量

          使用次数：100万次(L×70%为30万次)

          耐热温度为150℃

          1kgf=9.81N

          压紧长度为参考值，制作时会有少许差异。

          弹簧颜色和圈数可能会因生产批次不同而异，但产品性能均符合标准，不影响使用。

          YSWY-N对矩形弹簧进行喷丸处理，以剥离其表面涂装。

          经涂装剥离处理后的弹簧非常容易生锈，因此，请在使用时充分注意。弹簧会因生锈
              而导致早期损坏，购买后建议尽快使用。

          与普通的涂装产品相比，无涂装产品其负载可能会因批次而异。

          YSWY-K精品包装：单个珍珠棉包装。

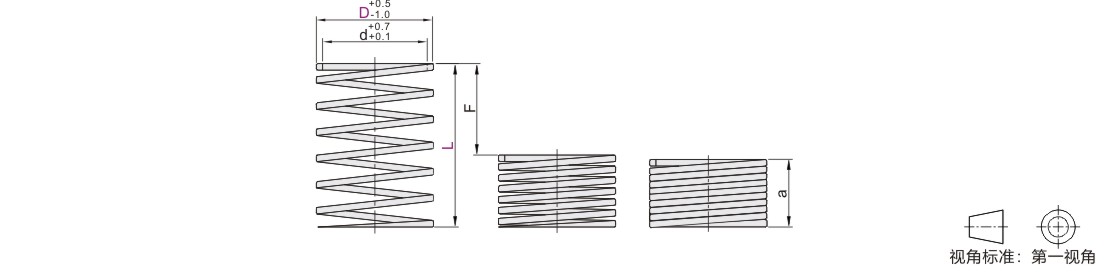

          参数图
          型号
          		 内径 弹簧常数
          N/mm          		 a 使用方法
          F=L×65%
          代码 D L d 压紧长度 Fmm 负载N
          普通包装
          YSWY
          YSWY-N          		 11 20  7  2.26  5  13.0  29.4
          25  1.81  6.3  16.3
          30  1.51  7.5  19.5
          35  1.29  8.8  22.8
          40  1.13  10  26.0
          45  1.01  11.3  29.3
          50  0.91  12.5  32.5
          55  0.82  13.8  35.8
          60  0.75  15  39.0
          65  0.70  16.3  42.3
          70  0.65  17.5  45.5
          75  0.60  18.8  48.8
          80  0.57  20  52.0
          90  0.50  22.5  58.5
          100  0.45  25  65.0
          12.5  20  8.5  3.08  5  13.0  40.2
          25  2.46  6.25  16.3
          30  2.06  7.5  19.5
          35  1.76  8.75  22.8
          40  1.54  10  26.0
          45  1.37  11.25  29.3
          50  1.23  12.5  32.5
          55  1.12  13.75  35.8
          60  1.03  15  39.0
          65  0.95  16.25  42.3
          70  0.88  17.5  45.5
          75  0.82  18.75  48.8
          80  0.77  20  52.0
          90  0.69  22.5  58.5
          100  0.62  25  65.0
          110  0.56  27.5  71.5
          120  0.51  30  78.0
          125  0.49  31.25  81.3
          16.5 20  10.5 7.02  5.0  13.0  91.1
          25  5.6  6.25  16.3
          30  4.7  7.5  19.5
          35  4.02  8.75  22.8
          40  3.53  10  26.0
          45  3.14  11.25  29.3
          50  2.84  12.5  32.5
          55  2.55  13.75  35.8
          60  2.35  15  39.0
          65  2.16  16.25  42.3
          70  1.96  17.5  45.5
          75  1.86  18.75  48.8
          80  1.76  20  52.0
          90  1.57  22.5  58.5
          100  1.37  25  65.0
          110  1.27  27.5  71.5
          120  1.17  30  78.0
          125  1.08  31.25  81.3
          150  0.93  37.5  97.5
          20.5    30  13.5 5.59  7.5  19.5  109.3
             35  4.80  8.75  22.8
             40  4.21  10  26.0
             45  3.72  11.25  29.3
             50  3.33  12.5  32.5
             55  3.04  13.75  35.8
             60  2.84  15  39.0
             65  2.55  16.25  42.3
             70  2.35  17.5  45.5
             75  2.26  18.75  48.8
             80  2.06  20  52.0
             90  1.86  22.5  58.5
            100 1.67  25  65.0
            110 1.57  27.5  71.5
            120 1.37  30  78.0
            125 1.34  31.25  81.3
            130 1.27  32.5  84.5
            140 1.18  35  91.0
            150 1.08  37.5  97.5
          24.5 30  16.5  6.96  7.5  19.5  136.6
          35  5.98  8.75  22.8
          40  5.29  10  26.0
          45  4.70  11.25  29.3
          50  4.21  12.5  32.5
          55  3.82  13.75  35.8
          60  3.53  15  39.0
          65  3.23  16.25  42.3
          70  3.04  17.5  45.5
          75  2.84  18.75  48.8
          80  2.55  20  52.0
          90  2.35  22.5  58.5
          100  2.06  25  65.0
          110  1.86  27.5  71.5
          120  1.76  30  78.0
          125  1.67  31.25  81.3
          130  1.57  32.5  84.5
          140  1.47  35  91.0
          150  1.37  37.5  97.5
          175  1.18  43.75  113.8
          200  1.08  50  130.0
          30  35  21  8.79  8.8  22.8  200.3
          40  7.74  10  26.0
          45  6.86  11.25  29.3
          50  6.17  12.5  32.5
          55  5.59  13.75  35.8
          60  5.10  15  39.0
          65  4.70  16.25  42.3
          70  4.41  17.5  45.5
          75  4.12  18.75  48.8
          80  3.82  20  52.0
          90  3.43  22.5  58.5
          100  2.84  25  65.0
          110  2.84  27.5  71.5
          120  2.55  30  78.0
          125  2.45  31.25  81.3
          130  2.35  32.5  84.5
          140  2.16  35  91.0
          150  2.06  37.5  97.5
          160  1.96  40  104.0
          170  1.81  42.5  110.5
          175  1.76  43.75  113.8
          180  1.67  45  117.0
          190  1.62  47.5  123.5
          200  1.57  50  130.0
          250  1.27  62.5  162.5
          300  0.98  75  195.0
           37  40  26 11.32  10  26.0  294.2
          45  10.06  11.3  29.3
          50  9.05  12.5  32.5
          55  8.23  13.8  35.8
          60  7.54  15  39.0
          65  6.96  16.3  42.3
          70  6.47  17.5  45.5
          75  6.03  18.8  48.8
          80  5.66  20  52.0
          90  5.03  22.5  58.5
          100  4.53  25  65.0
          110  4.11  27.5  71.5
          120  3.77  30  78.0
          130  3.48  32.5  84.5
          140  3.23  35  91.0
          150  3.02  37.5  97.5
          160  2.83  40  104.0
          170  2.66  42.5  110.5
          180  2.51  45  117.0
          190  2.38  47.5  123.5
             200  2.26  50  130.0
             225  2.01  56.3  146.3
             250  1.81  62.5  162.5
             275  1.65  68.8  178.8
             300  1.51  75  195.0
           42 50  31 12.07  12.5  32.5  392.3
          60  10.06  15  39.0
          70  8.62  17.5  45.5
          80  7.54  20  52.0
          90  6.71  22.5  58.5
          100  6.03  25  65.0
          110  5.49  27.5  71.5
          120  5.03  30  78.0
          130  4.64  32.5  84.5
          140  4.31  35  91.0
          150  4.02  37.5  97.5
          160  3.77  40  104.0
          170  3.55  42.5  110.5
          180  3.35  45  117.0
          190  3.18  47.5  123.5
          200  3.02  50  130.0
           225  2.68  56.3  146.3
             250  2.41  62.5  162.5
             275  2.19  68.8  178.8
             300  2.01  75  195.0
          精品包装
          YSWY-K          		 24.5     90  16.5  2.35  22.5  58.5  136.6
