O型圈 P系列

条件筛选：

性价比标准型

系列 P系列

硬度（肖氏）无

种类筛选 O型圈

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	材质	硬度(邵氏)	颜色	使用温度范围	用途
XTC01	丁腈橡胶	HA70±5	黑色	-20~100℃	耐矿物油用
XTC02	丁腈橡胶	HA90±5	黑色	-15~100℃	耐矿物油用
XTC11	硅橡胶	HA50±5	半透明色	-40~200℃	耐高温用
XTC12	硅橡胶	HA70±5	红褐色	-40~200℃
XTC21	氟橡胶	HA70±5	黑色	-10~200℃
XTC22	氟橡胶	HA90±5		-10~200℃
XTC31	乙丙橡胶	HA70±5		-40~120℃
XTC51	防静电丁腈橡胶			-20~100℃	防静电用 (防静电值104~109Ω)
XTC52	防静电硅橡胶			-40~200℃
XTC53	防静电氟橡胶			-10~200℃
XTC41	氟树脂	—	白色	-10~200℃	耐高压用

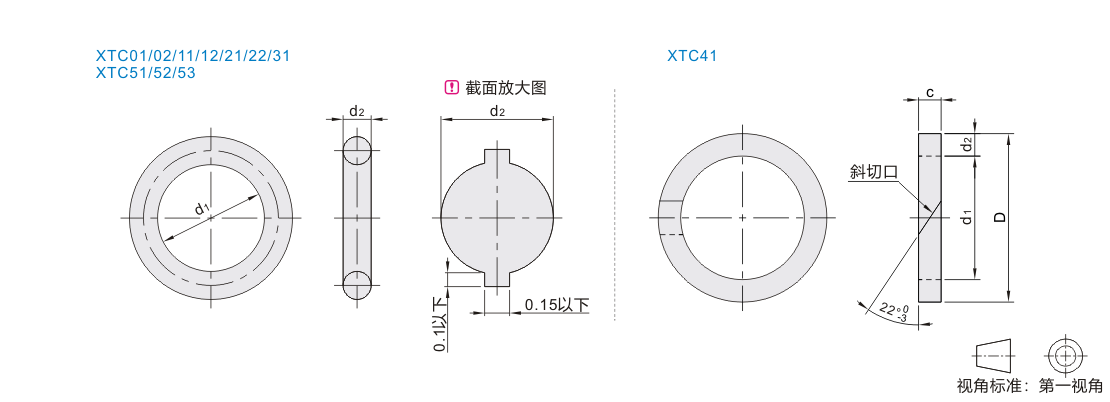

参数图

P系列O型圈（JISB2401）

型号		公称编号	d2	d1				配合尺寸
代码	规格	公称编号	d2	尺寸	XTC01 XTC02 XTC51	XTC11/12 XTC31/52	XTC21 XTC22 XTC53	d1		D
XTC01 XTC02 XTC11 XTC12 XTC21 XTC22 XTC31 XTC51 XTC52 XTC53	3	P3	1.9±0.07	2.8	±0.13	±0.20	±0.15	3	0 -0.04	6	+0.04 0
	4	P4		3.8	±0.13	±0.20	±0.15	4		7
	5	P5		4.8	±0.14	±0.21	±0.17	5		8
	6	P6		5.8	±0.14	±0.21	±0.17	6		9
	7	P7		6.8	±0.15	±0.23	±0.18	7		10
	8	P8		7.8	±0.15	±0.23	±0.18	8		11
	9	P9		8.8	±0.16	±0.24	±0.19	9		12
	10	P10		9.8				10		13
	10A	P10A	2.4±0.08	9.8				10	0 -0.05	14	+0.06 0
	11	P11		10.8	±0.17	±0.26	±0.20	11		15
	11.2	P11.2		11.0	±0.17	±0.26	±0.20	11.2		15.2
	12	P12		11.8	±0.18	±0.27	±0.21	12		16
	12.5	P12.5		12.3				12.5		16.5
	14	P14		13.8				14		18
	15	P15		14.8	±0.19	±0.29	±0.23	15		19
	16	P16		15.8	±0.19	±0.29	±0.23	16		20
	18	18		17.8	±0.20	±0.30	±0.24	18		22
	20	P20		19.8	±0.21	±0.32	±0.25	20		24
	21	P21		20.8	±0.22	±0.33	±0.26	21		25
	22	P22		21.8	±0.23	±0.35	±0.27	22		26
	22A	P22A	3.5±0.09	21.7				22	0 -0.08	28	+0.07 0
	22.4	P22.4		22.1				22.4		28.4
	24	P24		23.7				24		30
	25	P25		24.7	±0.24	±0.36	±0.29	25		31
	25.5	P25.5		25.2	±0.24	±0.36	±0.29	25.5		31.5
	26	P26		25.7	±0.25	±0.38	±0.30	26		32
	28	P28		27.7	±0.27	±0.41	±0.32	28		34
	29	P29		28.7	±0.28	±0.42	±0.33	29		35
	29.5	P29.5		29.2				29.5		35.5
	30	P30		29.7				30		36
	31	P31		30.7	±0.29	±0.44	±0.35	31		37
	31.5	P31.5		31.2	±0.30	±0.45	±0.36	31.5		37.5
	32	P32		31.7	±0.30	±0.45	±0.36	32		38
	34	P34		33.7	±0.32	±0.48	±0.38	34		40
	35	P35		34.7	±0.33	±0.50	±0.39	35		41
	35.5	P35.5		35.2				35.5		41.5
	36	P36		35.7				36		42
	38	P38		37.7	±0.36	±0.54	±0.43	38		44
	39	P39		38.7				39		45
	40	P40		39.7				40		46
	41	P41		40.7	±0.37	±0.56	±0.44	41		47
	42	P42		41.7	±0.38	±0.57	±0.47	42		48
	44	P44		43.7	±0.40	±0.60	±0.48	44		50
	45	P45		44.7	±0.40	±0.60	±0.48	45		51
	46	P46		45.7	±0.41	±0.62	±0.49	46		52
	48	P48		47.7	±0.43	±0.65	±0.51	48		54
	50	P50		49.7	±0.44	±0.66	±0.53	50		56

P系列O型圈（JISB2401）

型号		公称编号	d2	d1				配合尺寸
代码	规格	公称编号	d2	尺寸	XTC01 XTC02 XTC51	XTC11 XTC12 XTC31 XTC52	XTC21 XTC22 XTC53	d1		D
XTC01 XTC02 XTC11 XTC12 XTC21 XTC22 XTC31 XTC51 XTC52 XTC53	50A	P50A	5.7±0.12	49.7	±0.44	±0.66	±0.53	50	0 -0.10	60	+0.09 0
	50A	P50A		49.7	±0.44	±0.66	±0.53	50		60
	52	P52		51.6	±0.46	±0.69	±0.55	52		62
	53	P53		52.6	±0.47	±0.71	±0.56	53		63
	55	P55		54.6	±0.48	±0.72	±0.57	55		65
	56	P56		55.6	±0.49	±0.74	±0.59	56		66
	58	P58		57.6	±0.51	±0.77	±0.61	58		68
	60	P60		59.6	±0.52	±0.78	±0.62	60		70
	62	P62		61.6	±0.54	±0.81	±0.65	62		72
	63	P63		62.6	±0.55	±0.83	±0.66	63		73
	65	P65		64.6	±0.56	±0.84	±0.67	65		75
	67	P67		66.6	±0.58	±0.87	±0.69	67		77
	70	P70		69.6	±0.60	±0.90	±0.72	70		80
	71	P71		70.6	±0.61	±0.92	±0.73	71		81
	75	P75		74.6	±0.64	±0.96	±0.77	75		85
	80	P80		79.6	±0.68	±1.02	±0.81	80		90

P系列O型圈斜切（JISB2407）

型号		公称编号	d2		d1		D		c
代码	规格	公称编号	d2		d1		D		c
XTC41	15	P15	2.0	+0.03 -0.05	15	+0.15 0	19	0 -0.15	1.25	±0.1
	16	P16			16		20
	18	P18			18		22
	20	P20			20		24
	21	P21			21		25
	22	P22			22		26
	22A	P22A	3.0		22	+0.20 0	28	0 -0.2
	24	P24			24		30
	25	P25			25		31
	26	P26			26		32
	28	P28			28		34
	30	P30			30		36
	32	P32			32		38
	34	P34			34		40
	38	P38			38		44
	40	P40			40		46
	42	P42			42		48
	48	P48			48		54
	50	P50			50		56
