        O型圈 大口径型 丁腈橡胶 氟橡胶 三元乙丙橡胶

        条件筛选：

        系列 大口径系列
        种类筛选 O型圈

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            最高使用温度(℃)

            材质

            用途

            硬度（邵氏）

            颜色

            产品选型

            d

            D

            300~2000
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 硬度(邵氏) 颜色 使用温度范围 用途
            XTM01 大口径型 丁腈橡胶 HA70±5 黑色 -20~100℃ 耐矿物油用
            XTM02 HA90±5
            XTM11 氟橡胶 HA70±5 -10~200℃ 耐高温、耐化学性用
            XTM12 HA90±5
            XTM21 硅橡胶 HA55±5 红褐色 -40~200℃ 耐高温用
            XTM22 HA70±5
            XTM31 三元乙丙橡胶 HA70±5 黑色 -40~120℃


            特点：
            线径、内径可自由选择。
            采用硫化成型制造，可保持高气密性。
            连接部分不会断裂。

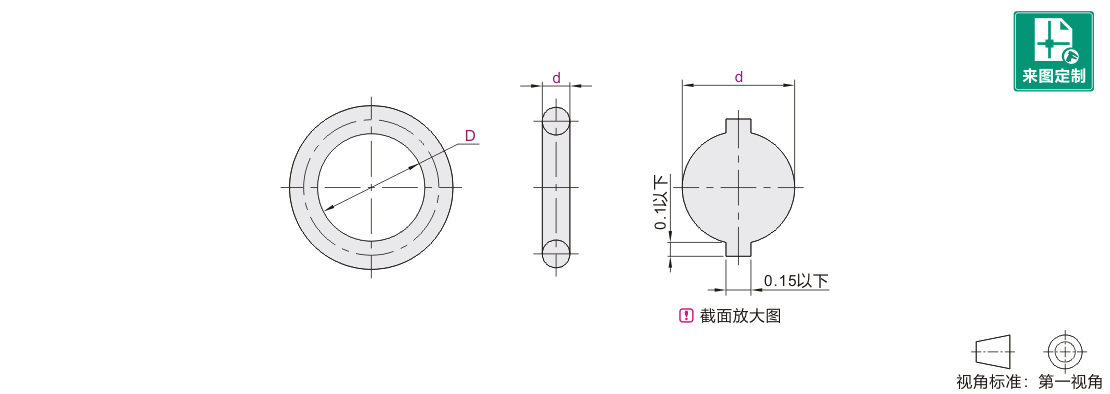

            参数图


            选型表

            型号
            		 d公差
            		 D
            最小单位1
            代码 线径d
            XTM01
            XTM02
            XTM11
            XTM12
            XTM21
            XTM22
            XTM31            		 3.1 ±0.13 300~2000
            3.53
            4
            5.33 ±0.15
            5.7
            6
            7
            8 ±0.2
            8.4
            9 ±0.25
            10 ±0.3
            XTM01
            XTM02
            XTM11            		 11
            12
            13 ±0.39
            15
            16 ±0.48
            18
            20



            D公差

            D D公差
            300~400 ±2.82
            401~500 ±3.3
            501~600 ±4
            601~700 ±4.7
            701~800 ±5.3
            801~900 ±6
            901~1000 ±6.7
            1001~1100 ±7.5
            1101~1200
            1201~1300
            1301~1400
            1401~1500
            1501~1600 ±8.8
            1601~1700 ±9.4
            1701~1800 ±10
            1801~1900
            1901~2000

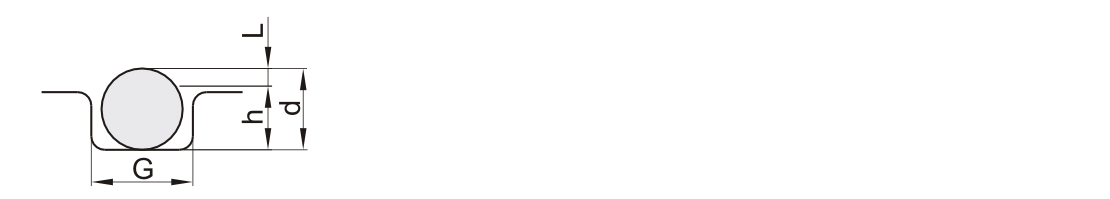

            O型圈和槽尺寸的设计标准

            ① 进行平面上的内压、外压密封时，压缩率约为8~30%。



            压缩率设定（使用范围8~30%）
            E=(L/d）×100
            E（%)：压缩率                  L：压缩余量（=d-h）                  d:O型圈线径                  h：槽深

            ②内外圆尺寸设定基准（参考）         内径延伸率（%）0~5%         外形延伸率（%）0~3%
