        密封圈  ED型 丁腈橡胶材质

        条件筛选：

        类型 ED型
        用途 用在螺纹油口螺杆端头
        材质 丁腈橡胶
        硬度（邵氏） HA90
        种类筛选 密封圈

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码 类型 材质 硬度(邵氏) 颜色 使用温度范围 用途
        XUE61 ED型 丁腈橡胶 HA90±5 黑色 -20~100℃ 用在螺纹油口和螺杆端头

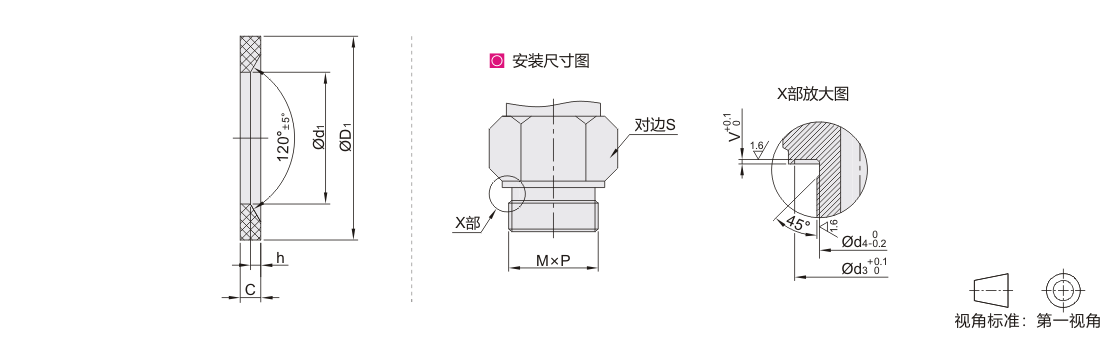

        参数图


        选型表

        型号
        		 d1
        		 D1
        		 C
        		 h
        		 适用螺纹
        M×P
        		 d4
        		 d3
        		 V
        		 S
        代码 规格
        XUE61 8 6.4 9.9 1 0.5 M8×1 6.3 10 0.8 —
        10 8.4 11.9 M10×1&G1/8A 8.3 12 14
        12 9.8 14.4 1.5 0.8 M12×1.5 9.7 14.5 1.3 17
        14 11.6 16.5 M14×1.5&G1/4A 11.5 16.6 19
        16 13.8 18.9 M16×1.5 13.7 19 22
        17 14.7 18.9 G3/8A 14.6 1.2
        18 15.7 20.9 M18×1.5 15.6 21 1.3 24
        20 17.8 22.9 M20×1.5 17.7 23 27
        21 18.5 23.9 G1/2A 18.4 24 1.2
        22 19.6 24.3 M22×1.5 19.5 24.4 1.3
        24 21.8 26.9 M24×1.5&G5/8A 21.7 27
        26 23.9 29.2 M26×1.5&G3/4A 23.8 29.3 32
        42 38.8 45.8 2 1 M42×2&G1-1/4A 38.6 46 1.7 50
        48 44.7 50.7 M48×2&G1-1/2A 44.5 51 55
