      产品选型

      M

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 十字槽盘头螺钉 十字槽小盘头螺钉 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        螺纹种类 粗牙
        分类 十字槽机螺钉
        种类 螺钉
        螺纹结构 全牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 表面处理
            		 适用标准
            国标 相当
            TAL01 十字槽盘头螺钉 粗牙 冷镦用碳素钢 SWCH 镀蓝白锌 GB/T_818-2000
            ISO 7045-1994
            TAL02 0Cr18Ni9 SUS304 一
            TAL03 OCr17Ni12Mo2 SUS316
            TAL06 十字槽小盘头螺钉 0Cr18Ni9 SUS304 GB/T823-2016

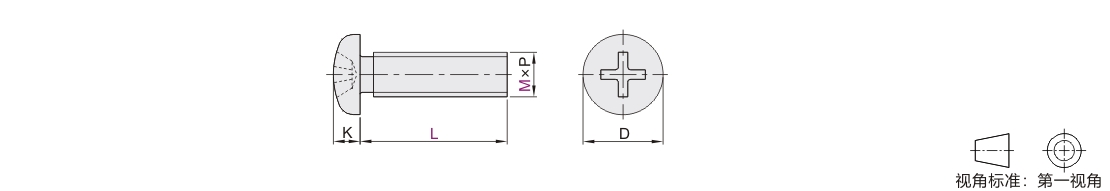

            参数图



            十字槽盘头螺钉（SWCH)

            型号
            		   L
            		 P
            螺距
            		 D
            		 K
            代码 M max min    max min
            TAL01 2.5    4      6  8  10  12 0.45  5  4.7    2.1  1.96
            3    4      6  8  10  12         16  18  20  25  30  35  40  0.5  5.6  5.3    2.4  2.26
            4        5  6  8  10  12  14  16         20  25  30  0.7  8  7.64    3.1  2.92
            5             8  10  12  14  16         20  25  30  35  40  0.8  9.5  9.14    3.7  3.52
            6             8  10  12  14  16         20  25  30  35  40  45  50  65 1  12  11.57    4.6  4.3



            十字槽盘头螺钉（SUS304)

            型号
            		 L
            		 P
            螺 距
            		   D
            		 K
            代码 M max min max min
            TAL02 1.6    2  3           4  5  6  8  10  12  14          16 0.35  3.2  2.9  1.3  1.16
            2    2  3  3.5  4  5  6  8  10  12  14          16  18  20  25 0.4  4  3.7  1.6  1.46
            2.5         3          4  5  6  8  10  12  14          16  18  20  25  30 0.45  5  4.7  2.1  1.96
            3                      4  5  6  8  10  12  14          16  18  20 25  30  35  40  45  50 0.5  5.6  5.3  2.4  2.26
            3.5                               6  8  10  12  14          16         20  25         35 0.6  7  6.64  2.6  2.46
            4                               6  8  10  12  14          16  18  20  25  30  35  40  45  50  55  60  65  70  75  80 0.7  8  7.64  3.1  2.92
            5                               6  8  10  12  14   15  16  18  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 0.8  9.5  9.14  3.7  3.52
            6                                    8  10  12  14          16  18  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 1  12  11.57  4.6  4.3
            8                                         10  12  14          16  18  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 1.25  16  15.57  6  5.7
            10                                                12  14          16  18  20  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 1.5  20  19.48  7.5  7.14



            十字槽盘头螺钉(SUS316)

            型号 L
            		 P
            螺距
            		   D
            		 K
            代码 M
            TAL03 2.5                                                            5  6  8  0.45    5  2.1
            3                                                                6  8  10  12           16  20  25  30  35  40 0.5    5.6  2.4
            4                                                                6  8  10  12           16  20  25  30  35  40 0.7    8  3.1
            5                                                                    8  10  12           16   20  25  30  35  40 0.8    9.5  3.7
            6                                                                                12           16   20  25  30  35  40  45 1    12  4.6
            8                                                                               12   14    16  20  25  30  35  40  45 1.25 16 6



            十字槽小盘头螺钉

            型号
            		 L
            		 P
            螺距
            		    D
            		 K
            代码 M max min max min
            (SUS304)
            TAL06            		 2    3  4  5  6  8  10  12  14  16  18  20  22  25 0.4  3.5  3.2  1.4  1.26
            2.5    3  4  5  6  8  10  12  14  16  18  20  22  25  30 0.45  4.5  4.2  1.8  .66
            3         4  5  6  8  10  12  14  16  18  20  22  25  30  35  40  45  50 0.5  5.5  5.2  2.15  2.01
            4              5  6  8  10  12  14  16  18  20  22  25  30  35  40  45  50  55  60  65  70  75  80 0.7  7  6.64  2.75  2.61
            5                   6  8  10  12  14  16  18  20  22  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 0.8  9  8.64  3.45  3.27
            6                        8  10  12  14  16  18  20  22  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 1  0.5  10.07  4.1  3.8
            8                             10  12  14  16  18  20  22  25  30  35  40  45  50  55  60  65  70  75  80  85  90  95  100 1.25  14  13.57  5.4  5.1
