产品选型
M
L
图片仅供参考，请以已选的规格为准
怡合达自营 十字槽大扁头螺钉 全牙 粗牙 SUS304材质
品牌名称：
怡合达
条件筛选：
种类筛选 螺钉
销售方式 PCS
品名 十字槽大扁头螺钉
螺纹种类 粗牙
分类 十字槽机螺钉
螺纹结构 全牙
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
螺纹 |
材质 |
表面处理 |
适用标准 |
|
| 国标 | 相当 | |||||
| TAL09 | 十字槽大扁头螺钉 | 粗牙 | 0Cr18Ni9 | SUS304 | — | JISB1111-1996 |
| TAL10 | SWCH | 镀蓝锌 | JIS B 1111(JA6)-2017 | |||

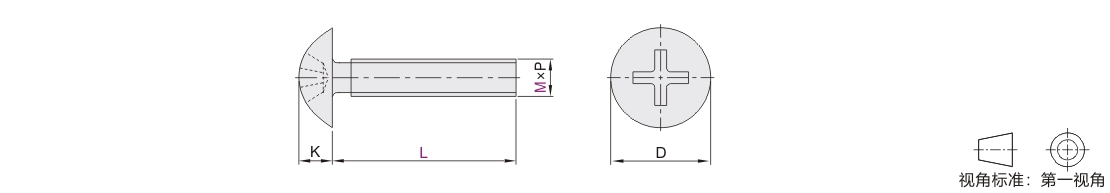

参数图
SUS304
| 型号 |
L |
P 螺距 |
D |
K |
|||
| 代码 | M | max | min | max | min | ||
| TAL09 |
2 | 3 4 5 6 8 10 12 16 20 | 0.4 | 4.5 | 4.1 | 1.3 | 1.1 |
| 2.5 | 3 4 5 6 8 10 12 14 16 18 20 | 0.45 | 5.7 | 5.3 | 1.6 | 1.4 | |
| 3 | 4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 | 0.5 | 6.9 | 6.4 | 2.05 | 1.75 | |
| 4 | 4 5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 80 | 0.7 | 9.4 | 8.9 | 2.65 | 2.35 | |
| 5 | 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 100 | 0.8 | 11.8 | 11.2 | 3.25 | 2.95 | |
| 6 | 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 | 1 | 14 | 13.3 | 3.9 | 3.5 | |
| 8 | 10 12 14 16 18 20 22 25 30 35 40 45 50 55 | 1.25 | 17.8 | 17 | 5 | 4.6 | |
SWCH
| 型号 |
L |
P 螺距 |
D |
K |
|||
| 代码 | M | max | min | max | min | ||
| TAL10 |
3 | 4 5 6 8 10 12 | 0.5 | 6.9 | 6.4 | 2.05 | 1.75 |
| 4 | 4 5 6 8 10 12 15 | 0.7 | 9.4 | 8.9 | 2.65 | 2.35 | |
| 5 | 5 6 8 10 12 15 20 | 0.8 | 11.8 | 11.2 | 3.25 | 2.95 | |
| 6 | 8 10 12 15 20 | 1 | 14 | 13.3 | 3.9 | 3.5 | |
-
