        怡合达自营 内六角平圆头带垫螺钉 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        主体表面处理 发黑
        品名 内六角平圆头带垫螺钉
        螺纹种类 粗牙
        分类 内六角机螺钉
        螺纹结构 全牙
        标准号 ISO7380.2

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 材质
            		 表面处理
            		 强度等级
            国标 相当
            TAR16 内六角平圆头带垫螺钉 粗牙 10B21(碳钢) 发黑 8.8
            TAR17 0Cr18Ni9 SUS304 一 A2-70



            碳钢材质法兰面底部不带齿，不锈钢材质法兰面底部带齿。





            适用标准 ：ISO 7380.2-2011

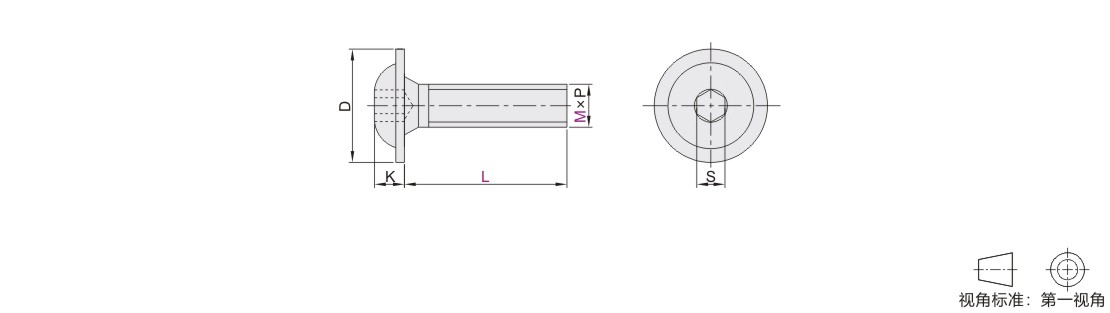

            参数图



            10B21

            型号                          L                             P
            螺距            		 D K S
            代码 M max   min max min max min
            (10B21)
            TAR16            		 3  6 8 10 12  0.5  6.9    6.32  1.65  1.4  2.08  2.02
            4  6 8 10 12        20  25 0.7  9.4    8.82  2.2  1.95  2.58  2.52
            5     8 10 12        20  25 0.8  11.8    11.1  2.75  2.5  3.08  3.02
            6     8 10 12        20  25  30  35  40  1.0  13.6    12.9  3.3  3  4.095  4.02
            8             12  16  20  25  30  35  40  1.25  17.8    17.1  4.4  4.1  5.14  5.02



            SUS304

            型号 L P
            螺距            		 D K S
            代码 M max   min max min max min
            (SUS304)
            TAR17            		 3  5  6  8  10  12        16  20  25  0.5  6.9    6.32  1.65  1.4  2.08  2.02
            4      6  8  10  12        16  20  25  30  0.7  9.4    8.82  2.2  1.95  2.58  2.52
            5          8  10  12        16  20  25  30  0.8  11.8    11.1  2.75  2.5  3.08  3.02
            6              10  12  14  16  20  25  30  1  13.6    12.9  3.3  3  4.095  4.02





            内六角平圆头带垫螺钉，使用时无需使用垫片。
