同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      主体材质

      品名

      强度等级

      产品选型

      公称直径M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        内六角圆柱头螺钉 小径/短头小径型 ML40Cr材质/SUS304材质 发黑 全牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        主体表面处理 发黑
        螺纹种类 粗牙
        分类 非标螺钉
        螺纹结构 全牙

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		                类型
            		  螺纹
            		 材质
            		 表面处理
            		 硬度
            		 强度等级
            国标 相当
            TBH13         小径
            内六角圆柱头螺钉            		 全牙 粗牙 ML40Cr 发黑 22~32HRC 相当于8.8
            TBH14 0Cr18Ni9 SUS304 一 一 A2-70
            TBH17 短头小径
            内六角圆柱头螺钉            		 ML40Cr 发黑 22~32HRC 相当于8.8
            TBH18 0Cr18Ni9 SUS304 一 一 A2-50





            圆柱头没有滚花。

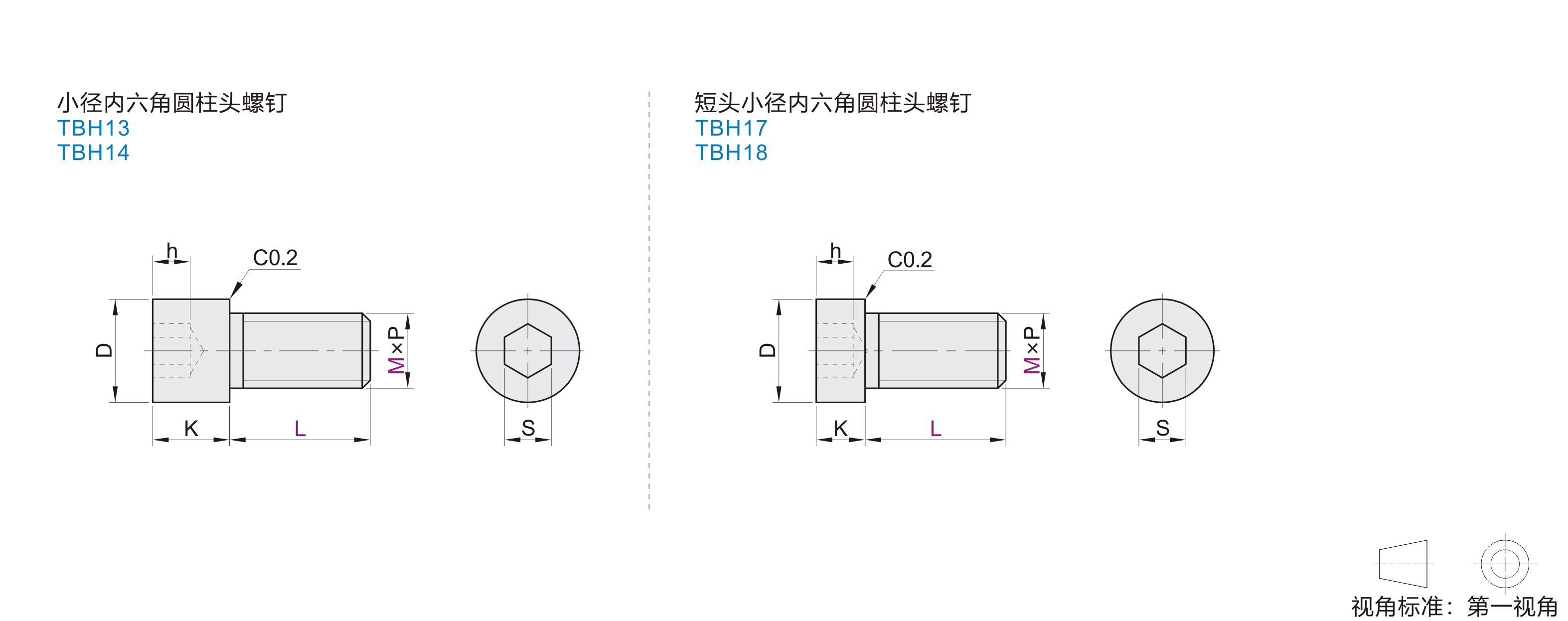

            参数图


            选型表

            型号                                     L                                    P
            螺距            		  D K S h
            代码 M
            小径内六角圆柱头螺钉
            (ML40Cr)
            TBH13

            (SUS304)
            TBH14            		 3     5   6   8   10   12   14   16   18   20   25   30 0.5 4.5 3 2.5 1.5
            4     5   6   8   10   12   14   16   18   20   25   30 0.7 5.5 4 3 2
            5     5   6   8   10   12   14   16   18   20   25   30 0.8 7 5 4 2.5
            6     5   6   8   10   12   14   16   18   20   25   30 1 8.5 6 5 3
            8          6   8   10   12   14   16   18   20   25   30   35   40 1.25 10 8 6 4
            10          6   8   10   12   14   16   18   20   25   30   35   40 1.5 13 10 8 5
            12               8   10   12   14   16   18   20   25   30   35   40 1.75 16 12 10 6
            短头小径内六角圆柱头插打
            (ML40Cr)
            TBH17

            (SUS304)
            TBH18            		 3     5   6   8   10   12   14   16   18   20   25   30 0.5 4.5 2 2 1.5
            4     5   6   8   10   12   14   16   18   20   25   30 0.7 5.5 2.8 2.5 2
            5     5   6   8   10   12   14   16   18   20   25   30 0.8 7 3.5 3 2.5
            6     5   6   8   10   12   14   16   18   20   25   30 1 8.5 4 4 3
            8          6   8   10   12   14   16   18   20   25   30   35   40 1.25 10 5 5 4
            10          6   8   10   12   14   16   18   20   25   30   35   40 1.5 13 6 6 4.5
            12               8   10   12   14   16   18   20   25   30   35   40 1.75 16 7 8 5
