        圆螺母 小圆螺母 细牙

        条件筛选：

        螺纹种类 细牙
        强度等级 8

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码
        		 类型
        		 螺纹
        		 材质
        		 表面处理
        		 适用标准
        		 强度等级
        国标 相当
        TBK71 小圆螺母 细牙 45 S45C 发黑 GB/T 810 8
        TBK74 圆螺母 GB/T 812
        TBK75 0Cr18Ni9 SUS304 一 一





        M≤100,N (槽数)=4

            M≥105,N (槽数)=6

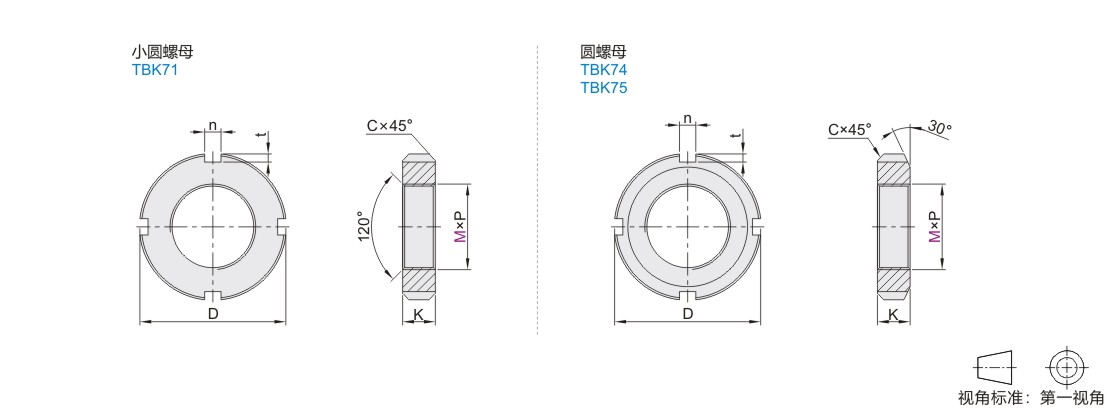

        参数图



        小圆螺母

        型号 螺距P D C K n t
          代码   M max min max min
        (S45C)
        TBK71        		   10  1.0  20  0.5  6  4.3  4  2.6  2
          12  1.25  22
          14  1.5  25
          16  28
          18  30  5.3  5  3.1  2.5
          20  32
          22  35  8
          24  38
          27  42  1
          30  45
          33  48
          36  52  6.3  6  3.6  3
          39  55
          42  58
          48  68  10
          52  72  8.36  8  4.25  3.5
          56  2.0  78
          60  80
          64  85
          68  90
          72  95  12
          76  100  10.36  10  4.75  4
          80  105
          85  110
          90  115
          95  120
        100  125  12.43  12  5.75  5
        105  130  15
        110  135
        115  140
        120  145  14.43  14  6.75  6
        125  150
        130  160
        140  170  18
        150  180
        160  3.0  195
        170  205  16.43  16  7.9  7
        180  220  22
        190  230
        200  240



        圆螺母

        型号 螺距P
        		 D
        		 C
        		 K
        		 n t
        代码 M max min max min
        (S45C)
        TBK74

        (SUS304)
        TBK75        		 10  1.0  22  0.5  8  4.3  4  2.6  2
        12  1.25  25
        14    1.5  28
        16  30
        18  32  5.3  5  3.1  2.5
        20  35
        22  38  10
        24  42  1
        25
        27  45
        30  48
        33  52
        35  6.3  6  3.6  3
        36  55
        39  58  1.5
        40
        42  62
        45  68  8.36  8  4.25  3.5
        48  72  12
        50
        72* 2  105  15



        带*的规格不适用TBK75。

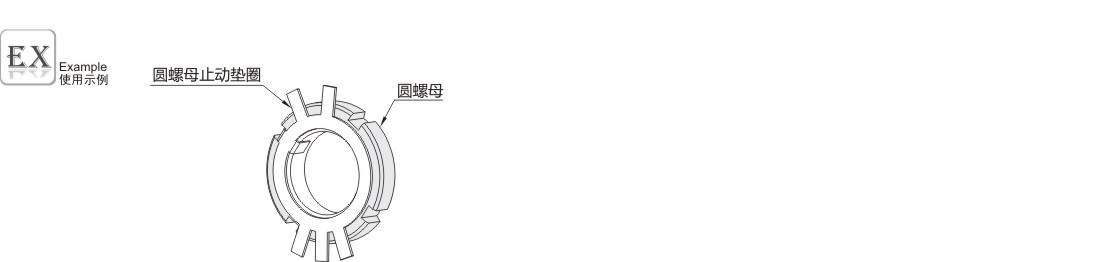

        使用时圆螺母止动垫圈装在螺母开槽的那一侧，紧固后将内外止动耳
            折弯放到槽内。圆螺母紧固后，将内外耳扳成轴向，分别卡在轴上的
            键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。
