开口型平圆头抽芯铆钉
条件筛选：
主体表面处理 无
分类 铆钉
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 适用标准 |
| TBC61 | 开口型平圆头 | SUS304 | 一 | GB/T12618-2006 |
| TBC64 | SUS316 | |||
| TBC62 | 开口型沉头 | SUS304 | GB/T 12617-2006 | |
| TBC63 | SUS316 | |||
| TBC65 | 封闭型扁圆头 | SUS304 | GB/T 12615-2004 | |
| TBC66 | SUS316 |

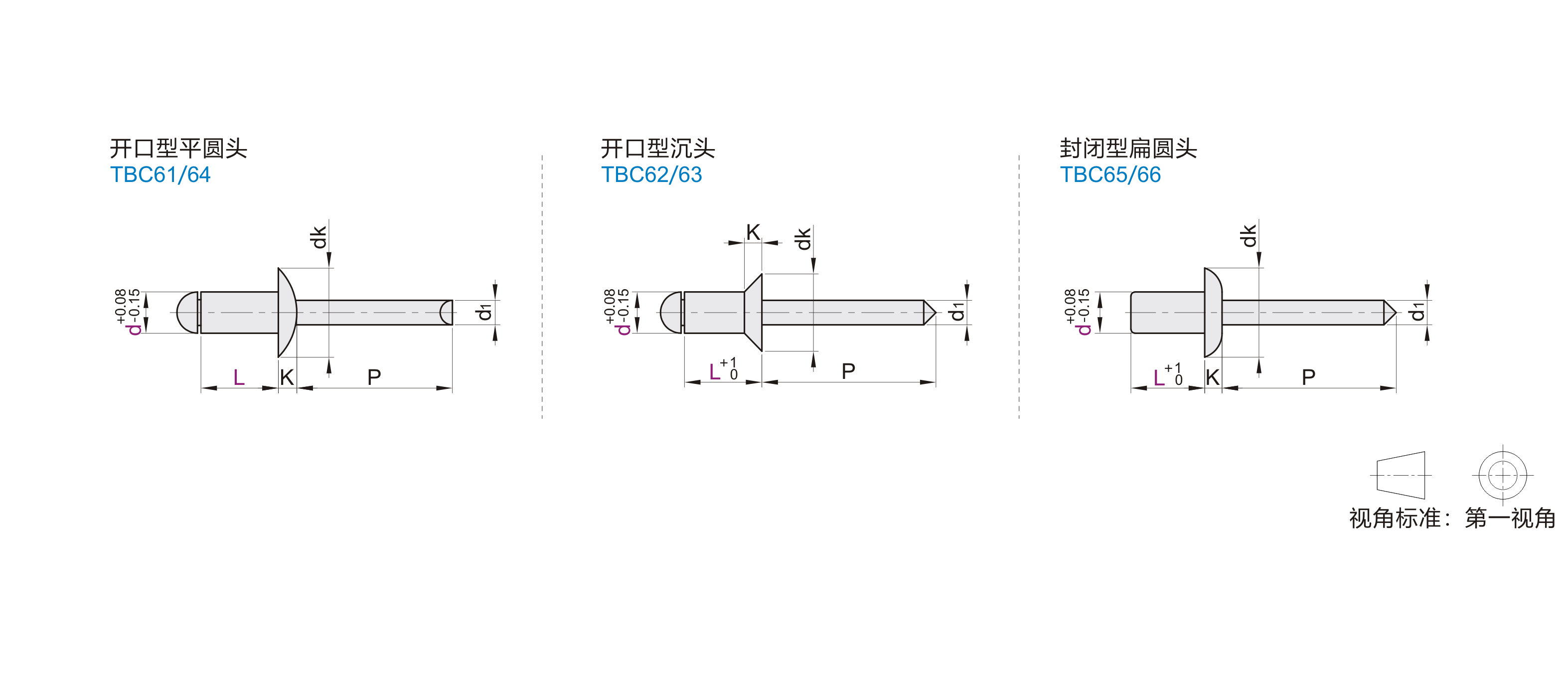

参数图
开口型平圆头
| 型号 |
L |
dk |
开孔直径 | K max |
P min |
d1 max |
|
| 代码 | d | ||||||
| (SUS304) TBC61 |
3 | 4 5 6 8 10 12 14 16 | 6 | 3.2~3.2 | 1.3 | 25 | 2.05 |
| 3.2 | 5 6 8 10 12 14 16 20 | 3.3~3.4 | 2.15 | ||||
| 4 | 6 8 10 12 14 16 18 20 25 | 8 | 4.1~4.2 | 1.7 | 27 | 2.75 | |
| 4.8 | 6 8 10 12 14 16 18 20 25 | 9.5 | 4.9~5.0 | 2 | 3.2 | ||
| 5 | 8 10 16 | 5.1~5.2 | 2.1 | 3.25 | |||
| 6 | 10 12 14 16 | 12 | 6.1~6.2 | 2.5 | 3.9 | ||
| 6.4 | 12 16 20 25 30 | 13 | 6.5~6.6 | 2.7 | |||
| 型号 |
L |
dk |
K max |
P min |
d1 max |
||
| 代码 | d | min | max | ||||
| (SUS316) TBC64 |
3.2 | 6 8 9 10 12 16 | 5.8 | 6.7 | 1.3 | 25 | 2.15 |
| 4 | 6 8 9 10 12 13 14 16 | 6.9 | 8.4 | 1.7 | 27 | 2.75 | |
| 4.8 | 8 10 12 13 16 18 20 25 30 35 | 8.3 | 10.1 | 2 | 3.2 | ||
开口型沉头
| 型号 |
L |
dk |
K max |
P min |
d1 max |
||
| 代码 | d | min | max | ||||
| (SUS304) TBC62 |
3 | 6 7 8 9 10 | 5.4 | 6.3 | 1.3 | 25 | 2.05 |
| 3.2 | 5 6 7 8 9 10 | 5.8 | 6.7 | 2.15 | |||
| 4 | 6 8 9 10 11 12 13 14 16 18 20 25 | 6.9 | 8.4 | 1.7 | 27 | 2.75 | |
| 4.8 | 8 10 12 13 16 20 25 30 | 8.3 | 10.1 | 2 | 3.2 | ||
| 5 | 10 12 14 16 | 8.7 | 10.5 | 2.1 | 3.25 | ||
| 6 | 12 16 20 | 10.8 | 12.6 | 2.5 | 3.6 | ||
| 6.4 | 12 16 | 11.6 | 13.4 | 2.7 | 3.83 | ||
| (SUS316) TBC63 |
3.2 | 10 | 5.8 | 6.7 | 1.3 | 25 | 2.15 |
| 4 | 8 10 12 14 16 | 6.9 | 8.4 | 1.7 | 27 | 2.75 | |
| 4.8 | 10 12 14 16 20 25 | 8.3 | 10.1 | 2 | 3.2 | ||
封闭型扁圆头
| 型号 | L |
dk | K max |
P min |
d1 max |
||
| 代码 | d | min | max | ||||
| (SUS304) TBC65 |
3 | 6 8 10 | 5.76 | 6.24 | 1.4 | 25 | 2.15 |
| 3.2 | 6 7 8 9 10 12 14 16 | ||||||
| 4 | 8 10 12 13 16 18 20 25 | 6.9 | 8.4 | 1.7 | 2.75 | ||
| 4.8 | 8 10 11 12 13 14 16 18 20 25 | 9.21 | 9.79 | 2 | 27 | 3.2 | |
| 5 | 10 12 13 | 9.31 | 9.89 | 3.9 | |||
| 6.4 | 14 16 20 25 | 13.4 | 11.6 | 2.7 | |||
| (SUS316) TBC66 |
3.2 | 8 10 | 5.76 | 6.24 | 1.4 | 25 | 2.15 |
| 4 | 8 10 12 16 | 6.9 | 8.4 | 1.7 | 2.75 | ||
| 4.8 | 10 12 16 | 9.21 | 9.79 | 2 | 27 | 3.2 | |
-
