      图片仅供参考，请以已选的规格为准

        密封螺母柱 粗牙

        条件筛选：

        品名 密封螺母柱
        螺纹种类 粗牙
        分类 螺柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型    材质 表面处理
        TBY21 密封螺母柱    碳钢    镀锌
        TBY22   SUS304 一

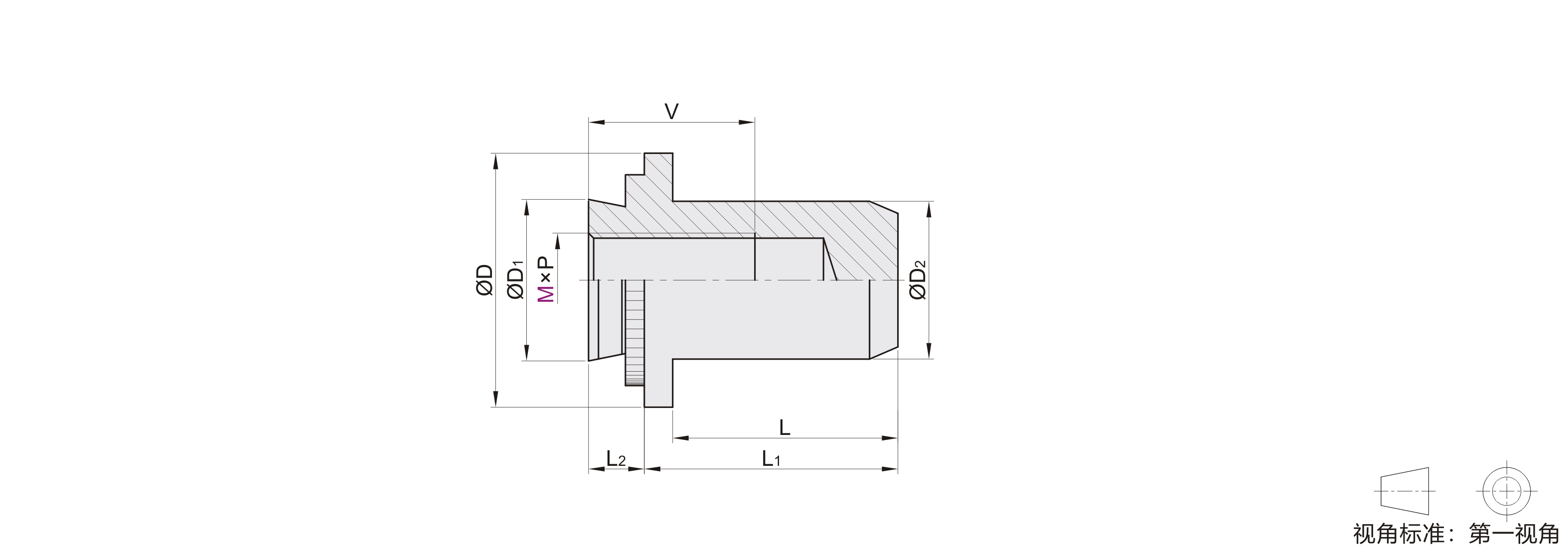

        参数图



        选型表

        型号
        		 嘴位编码
        		 螺距
        P
        		    L
        		 L1
        		 L2
        (max)        		  D
        		 D1
        (max)
        		 D2
        (max)
        		 V
        		 安装板
        最小厚度
        		 安装板
        孔径
        		 孔中心到安装板
        边缘最小距离
        代码 M
        (碳钢)
        TBY21
        (SUS304)
        TBY22        		 3  1  0.5     8.5  9.6    0.97  6.35  4.2  3.84  5.3  1  4.22  4.8
        2    1.38  1.4
        4  1  0.7    9.8  11.2    0.97  7.95  5.38  5.2  7.1  1  5.41  6.9
        2    1.38  1.4
        5  1  0.8    0.97  8.75  6.33  6.02  1  6.35  7.1
        2    1.38  1.4
        6  1  1.0    12.7  14.3  11.1  8.73  7.8  7.8  8.75  8.6
        2    2.21  2.29
