        锥形弹簧垫圈

        条件筛选：

        品名 锥形弹簧垫圈
        分类 弹簧垫圈
        标准号 DIN 6796

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            国标 相当
            TBN51 锥形弹簧垫圈 Q235 SS400 发黑
            TBN52 — 弹簧钢 达克罗
            TBN53 0Cr18Ni9 SUS304 —



            适用标准：GB/T 956.3-2017
                                  DIN 6796-1987

            参数图



            TBN51

            型号 d D t h 适用螺杆
            		 荷重(N)
            代码 公称直径 min max min max min   max min max
            (SS400)
            TBN51            		   8  8.4  8.76  17.57  18  1.8    2.2  2.24  2.6  8 14900
              10  10.5  10.93  22.48  23  2.3    2.7  2.8  3.2  10  22100
              12  13  13.43  28.48  29  2.7    3.3  3.43  3.95  12  34100
              14  15  15.43  34.38  35  3.2    3.8  4.04  4.65  14  46000
              16  17  17.43  38.38  39  3.7    4.3  4.58  5.25  16  59700
              18  19  19.52  41.38  42  3.9    5.1  5.08  5.8  18  74400
            20 21  21.52  44.38  45  4.4    5.6  5.6  6.4  20  93200
              22  23  23.52  48.38  49  4.9    6.1  6.15  7.05  22  113700
            24 25  25.52  55.26  56  5.4    6.6  6.77  7.75  24  131000
              27  28  28.52  59.26  60  5.5    7.5  7.3  8.35  27  154000
              30  31  31.62  69.26  70  6.0    8.0  8.0  9.2  30  172000


            TBN52~53

            型号
            		 d
            		 D
            		 t
            		 h
            代码 公称直径 min max min max min max min max

            (弹簧钢)
            TBN52


            (SUS304)
            TBN53

            		 3  3.2  3.5  6.64  7  0.5  0.7  0.72  0.85
            4  4.3  4.6  8.64  9  0.9  1.1  1.12  1.3
            5  5.3  5.6  10.57  11  1.0  1.4  1.35  1.55
            6  6.4  6.76  13.57  14  1.3  1.7  1.7  2.0
            8  8.4  8.76  17.57  18  1.8  2.2  2.24  2.6
            10  10.5  10.93  22.48  23  2.3  2.7  2.8  3.2
            12  13  13.43  28.48  29  2.7  3.3  3.43  3.95
            14  15  15.43  34.38  35  3.2  3.8  4.04  4.65
            16  17  17.43  38.38  39  3.7  4.3  4.58  5.25
            18  19  19.52  41.38  42  3.9  5.1  5.08  5.8
            20  21  21.52  44.38  45  4.4  5.6  5.6  6.4
            22  23  23.52  48.38  49  4.9  6.1  6.15  7.05
            24  25  25.52  55.26  56  5.4  6.6  6.77  7.75

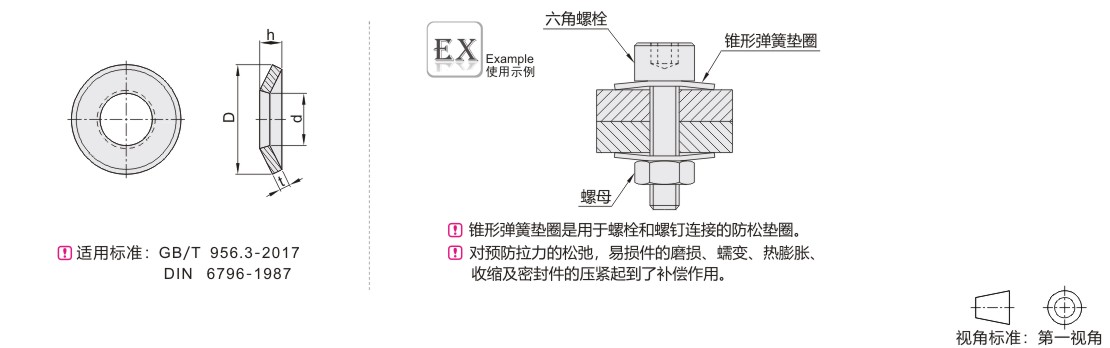

            锥形弹簧垫圈是用于螺栓和螺钉连接的防松垫圈。
            对预防拉力的松弛，易损件的磨损、蠕变、热膨胀、收缩            及密封件的压紧起到了补偿作用。
