        经济型80级蝴蝶扣 合金钢材质 烤漆（橘红色）

        条件筛选：

        主体材质 合金钢
        主体表面处理 烤漆(橘红色)
        品名 经济型80级蝴蝶扣
        分类 蝴蝶扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            TCM11 经济型80级蝴蝶扣 合金钢 烤漆(橘红色)





            因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

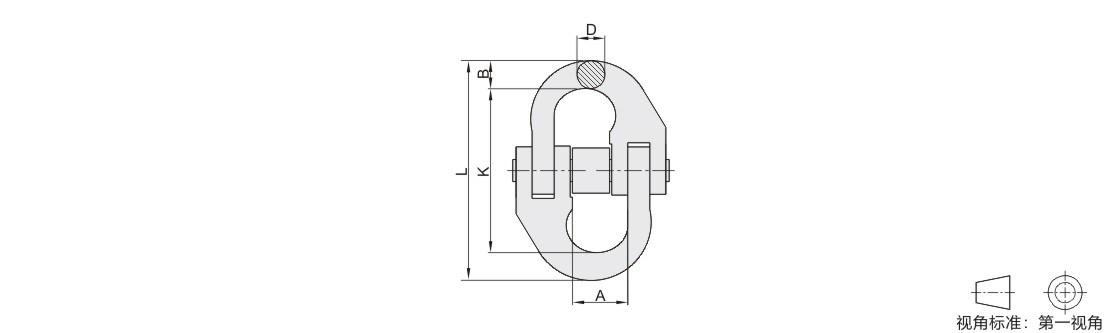

            参数图



            选型表

            型号 配合80级
            链条尺寸            		 A B L K D 净重
            (kg)
            代码 规格
            TCM11 1.12T 6 15 7.5 58 42 7 0.08
            1.5T 7 19 8.5 71.8 54.8 8.5 0.145
            2T 8 19.5 9.5 79.5 60.5 8.5 0.16
            3.15T 10 25 12 90.5 68 11.5 0.3
            5.3T 13 29 15 117 87 15 0.65
            8T 16 34.5 19.8 148 108.4 19.8 1.15
            10T 18 38 21 154 112 21 1.84
            12.5T 20 41 24 169.5 121.5 24 2.1
            15T 22 48 26 193.5 141.5 26 2.87
            21.2T 26 57.5 31 220 158 30 4.5
            31.5T 32 67 38 281 205 37 8.21
