        圆柱头挡块止动螺钉 调节型尾部内六角孔型平头圆柱小挡块 全牙 粗牙

        条件筛选：

        类型 浮球位置固定型
        品名 圆柱头挡块止动螺钉
        外形特征 调节型
        螺纹种类 粗牙
        螺帽材质 SS400
        强度等级 10.9
        分类 内六角螺钉
        螺纹结构 全牙
        挡块形状 小平头
        尾部形状 内六角孔
        挡块硬度 肖氏A90

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 附件(1个六角螺帽)
            材质 表面处理 强度等级 材质 颜色 硬度 材质 表面处理
            TDA51 调节型 平头圆柱
            小挡块            		 粗牙 SCM435 铬酸盐
            光泽处理            		 10.9  聚氨酯 黑色 肖氏A90 SS400 铬酸盐
            光泽处理
            TDA56 聚甲醛 白色 —
            TDA61 SUS304 — — 聚氨酯 黑色 肖氏A90 SUS304
            相当            		 —
            TDA66 聚甲醛 白色 —





             适用于中小型移动机构和定位机构 ，如需支撑大型工件 ，推荐选择挡块
                烧结工艺的产品(TDC61/TDC62/TDC63/TDC66/TDC71/TDC72/TDC41/TDC42)。
            挡块采用粘结工艺。
            螺母T厚度标准：TDA51/56依据GB/T 6170 ；TDA61/66依据DIN 934。

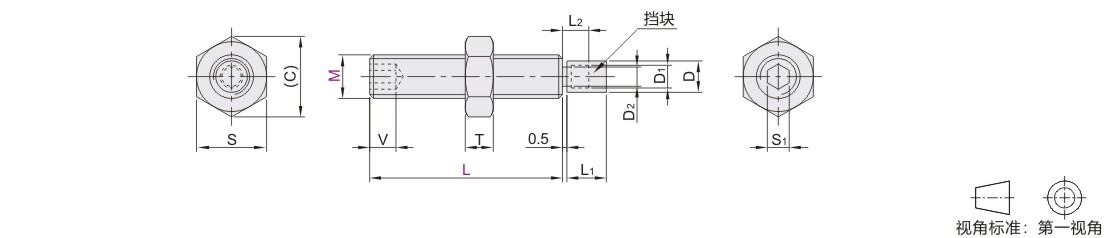

            参数图



            选型表

            型号
            		  L
            		 L1
            		 L2
            		 T
            (TDA51/56)
            		 T
            (TDA61/66)
            		 D
            		 D1
            		 D2
            		 S
            		 S1
            		 (C)
            		 V
            代码 M max min max min
            (SCM435)
            TDA51
            TDA56
            (SUS304)
            TDA61
            TDA66            		   4   10  15  20  25  30  35 4.5  3  3.2  2.9  3.2  2.9  3.1  2.1  1.6  7  2  8.1  2.2
              5   10  15  20  25  30  35  40 4.7  4.4  4  3.7  4  2.6  2.2  8  2.5  9.2  2.8
              6         15  20  25  30  35  40  45  50 60 5.2  4.9  5  4.7  4.8  3  2.6  10  3  11.5  3
              8                     25  30  35  40  45  50  60 5.5 4  6.8  6.44  6.5  6.14  6.5  5.5  5.1  13  4  15  4
              10                           30  35  40  45  50  60  70 8.4  8.04  8  7.64  8.3  7.3  6.9  17  5  19.6  5
              12                           30        40        50  60  70 6  4.5  10.8  10.37  10  9.64  10  8.6  8  19  6  21.9  6
