      产品选型

      公称直径M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        圆柱头挡块止动螺钉 调节型 尾部扳手槽型 全牙 粗牙

        条件筛选：

        类型 浮球位置固定型
        主体材质 SUS304
        主体表面处理 无
        品名 圆柱头挡块止动螺钉
        外形特征 调节型
        螺纹种类 粗牙
        分类 内六角螺钉
        螺纹结构 全牙
        挡块形状 大平头
        挡块材质 低弹性橡胶
        尾部形状 扳手槽
        挡块硬度 肖氏A57
        挡块颜色 黑色

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 附件(1个六角螺帽)
            材质 表面处理 材质 颜色 硬度 材质 表面处理
            TDD01 调节型 平头圆柱
            大挡块            		 带扳手槽型 粗牙 SUS304 — 低弹性橡胶 黑色 肖氏A57 SUS304 —



            挡块采用烧结工艺。
            适用支撑大型工件。

            螺母T厚度标准：依据DIN 934。

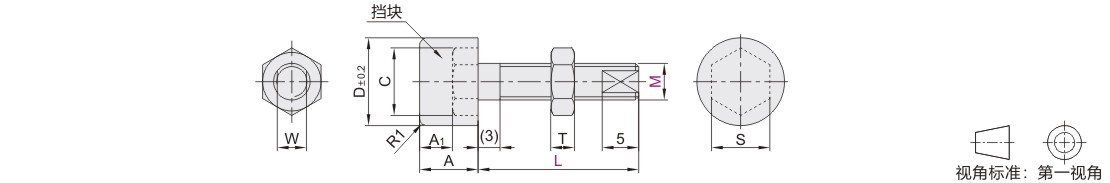

            参数图



            选型表

            型号
            		 L
            		 D
            		 C
            		 S
            		 A
            		 A1
            		 T
            		 W
            		 冲击吸收量
            (kgf·cm)
            		 耐负载
            (kgf)
            代码 M max min
            TDD01 3 10  16  20 8 6.15 5.5 6 4 2.4 2.15 2 0.045 2.2
            4 10  16  20  30 10 7.7 7 7 4.2 3.2 2.9 3 0.069 3.4
            5             20  30  40 12 8.8 8 8 4.5 4 3.7 4 0.112 5.4
            6             20  30  40 15 11.1 10 9 5 5 4.7 4.5 0.207 9.4
            8                   30  40  50 18 14.4 13 11 5.7 6.5 6.14 6.5 0.35 14.2
            10                   30  40  50 21 17.8 16 12 5.6 8 7.64 8 0.517 23.4
