代码
参数选型
类型
产品选型
工作拉力
图片仅供参考，请以已选的规格为准
起重环 子母环/强力环 合金钢材质 烤漆（红色）
条件筛选：
主体材质 合金钢
主体表面处理 烤漆(红色)
品名 起重环
分类 索具配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| TCJ41 | 起重环 | 子母环 | 合金钢 | 烤漆(红色) |
| TCJ42 | 强力环 | |||

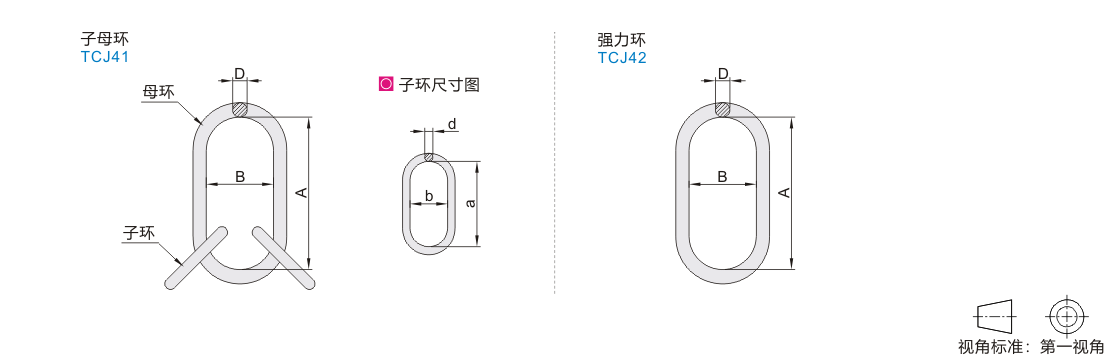

参数图
子母环
| 型号 |
配合80级链条直径 (3腿或4腿链条) |
A |
B |
D |
a |
b |
d |
|
| 代码 | 工作拉力 | |||||||
| TCJ41 | 2.36T | 6 | 135 | 75 | 18 | 54 | 25 | 13 |
| 3.15T | 7 | 60 | 34 | |||||
| 4.25T | 8 | 160 | 90 | 22 | 70 | 38 | 16 | |
| 6.7T | 10 | 180 | 100 | 26 | 85 | 40 | 18 | |
| 11.2T | 13 | 200 | 110 | 32 | 115 | 50 | 22 | |
| 17T | 16 | 260 | 140 | 36 | 140 | 65 | 26 | |
| 21.2T | 18 | 340 | 180 | 45 | 180 | 100 | 32 | |
| 26.5T | 20 | 350 | 190 | 50 | ||||
| 31.5T | 22 | 36 | ||||||
| 45T | 26 | 400 | 200 | 56 | 40 | |||
| 63T | 32 | 460 | 250 | 72 | 200 | 110 | 50 | |
破断拉力是工作拉力4倍；不允许超出工作拉力使用。
工作拉力是基于3腿或4腿吊装时，吊装角度0~45°。
强力环
| 型号 |
配合80级链条直径 |
A |
B |
D |
||
| 代码 | 工作拉力 | 单腿 | 双腿 | |||
| TCJ42 | 1.6T | 7 | 6 | 110 | 60 | 13 |
| 2.12T | 8 | 7 | 16 | |||
| 3.15T | 10 | 8 | 135 | 75 | 18 | |
| 5.3T | 13 | 10 | 160 | 90 | 22 | |
| 8T | 16 | 13 | 180 | 100 | 26 | |
| 11.2T | 18 | 16 | 200 | 110 | 32 | |
| 14T | 20 | 18 | 260 | 140 | 36 | |
| 17T | 22 | 20 | 300 | 160 | 40 | |
| 21.2T | 26 | 22 | 340 | 180 | 45 | |
| 31.5T | 32 | 26 | 350 | 190 | 50 | |
| 45T | 36 | 32 | 400 | 200 | 56 | |
破断拉力是工作拉力4倍；不允许超出工作拉力使用。
工作拉力是基于双腿吊装时，吊装角度0~45°。
-
