未生成型号，还有 3 项未选择
代码
参数选型
类型
产品选型
适用钢丝绳直径
图片仅供参考，请以已选的规格为准

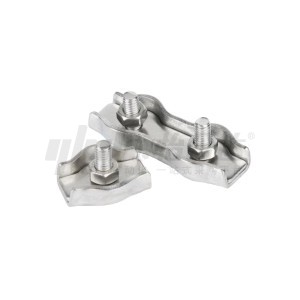

钢丝绳夹 单夹型/双夹型 SUS304材质
条件筛选：
主体材质 SUS304
主体表面处理 无
品名 钢丝绳夹
分类 索具配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
| TCJ66 | 单夹型 | SUS304 |
| TCJ67 | 双夹型 |
参数图
选型表
单卖型
| 型号 |
D |
A |
K |
h |
t |
M |
|
| 代码 | 适用钢丝绳直径 | ||||||
| TCJ66 | 1.5 | 12 | 15 | 7 | 5 | 1 | M4-L13 |
| 2 | 15 | 17 | 9 | 6 | |||
| 3 | 19 | 20 | 12 | 1.5 | M5-L17 | ||
| 4 | 20 | 25 | 14 | 8 | |||
| 5 | 25 | 30 | 17 | 9.5 | 2 | M6-L22 | |
| 6 | 31 | 38 | 23 | 10 | M8-L29 | ||
| 8 | 38 | 48 | 27 | 14 | 2.5 | M10-L31 | |
双卖型
| 型号 |
D |
A |
K |
h |
t |
B |
M |
|
| 代码 | 适用钢丝绳直径 | |||||||
| TCJ67 | 1.5 | 12 | 30 | 7 | 5 | 1 | 15 | M4-L13 |
| 2 | 15 | 34 | 9 | 6 | 16 | |||
| 3 | 19 | 40 | 12 | 1.5 | 20 | M5-L17 | ||
| 4 | 20 | 50 | 14 | 8 | 25 | |||
| 5 | 25 | 60 | 17 | 9.5 | 2 | 30 | M6-L22 | |
| 6 | 31 | 75 | 23 | 10 | 38 | M8-L29 | ||
| 8 | 38 | 96 | 27 | 14 | 2.5 | 48 | M10-L31 | |
-
