怡合达自营 三联式组合件 安装尺寸跟日标一致
品牌名称：
怡合达
条件筛选：
种类筛选 三联式组合件
适用标准 跟日标一致
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图

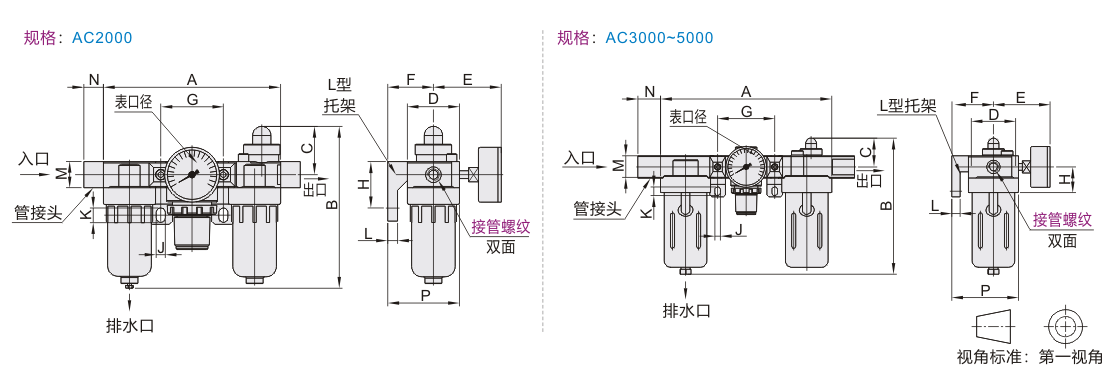

参数图
材质图
| 代码 | 类型 | 材质 | 使用流体 | 组成部件 | |||
| 主体 | 容杯 | 防护罩 | 滤芯 | ||||
| WFC03 | 过二联式组合件 | 铝压铸件 | PC | 铁※ | 铜 | 过滤后的压缩空气 | 空气过滤器+空气调压阀+油雾器 |
※规格AC2000无防护罩。
参数图
选型表
|
型号 |
接管 螺纹 |
排水方式 |
牙型 | 滤芯精度 （μm） |
压力表 口径 |
技术参数 |
|||||
| 保证耐压力 (Mpa) |
最高使用压力 (Mpa) |
调压范围 ( Mpa) |
额定流量 ( L/min) |
环境温度 (℃) |
|||||||
| 代码 | 规格 | ||||||||||
| WFC03 |
AC2000 | 02(1/4) | A(手动排水) D(自动排水) |
PT | 5 | 1/8 " | 1.5 | 1 | 0.05 ~0.85 | 500 | 5 ~60 |
| AC3000 | 02(1/4) | 2000 | |||||||||
| 03(3/8) | |||||||||||
| AC4000 | 03(3/8) | 1/4 " | 4000 | ||||||||
| 04(1/2) | |||||||||||
| 06(3/4) | 4500 | ||||||||||
| AC5000 | 06(3/4) | 5000 | |||||||||
| 10(1) | |||||||||||
| 型号 |
接管螺纹 |
A | B |
C | D |
E | F |
G |
H |
J |
K |
L | M |
N |
P |
||||
| 代码 | 规格 | 手动排水 | 自动排水 | ||||||||||||||||
| WFC03 |
AC2000 | 1/4 | 140 | 125 | 147.5 | 38 | 40 | 56.8 | 30 | 50 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 | ||
| AC3000 | 1/4 3/8 | 181 | 156.5 | 194 | 53 | 60.8 | 41 | 64 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 | ||||
| AC4000 | 3/8 1/2 | 238 | 191.5 | 229 | 41 | 70 | 65.5 | 50 | 84 | 40 | 9 | 13 | 42.2 | 33 | 88 | ||||
| 3/4 | 253 | 193 | 230.5 | 40.5 | 69.5 | 89 | 46.2 | 36 | |||||||||||
| AC5000 | 3/4 1 | 300 | 271.5 | 309.5 | 48 | 90 | 75.5 | 70 | 105 | 50 | 12 | 16 | 10 | 55.2 | 40 | 115 | |||
-
