产品选型
规格
接管螺纹
排水方式
图片仅供参考，请以已选的规格为准
怡合达自营 二联式组合件 安装尺寸跟日标一致
品牌名称：
怡合达
条件筛选：
种类筛选 二联式组合件
适用标准 跟日标一致
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 使用流体 | 组成部件 | |||
| 主体 | 容杯 | 防护罩 | 滤芯 | ||||
| WFC03 | 二联式组合件 | 铝压铸件 | PC | 铁※ | 铜 | 过滤后的压缩空气 | 空气调压过滤器+油雾器 |
※规格AC2010无防护罩。
参数图
选型表
| 型号 | 接管 螺纹 |
排水方式 | 牙型 | 滤芯精度 （μm） |
压力表 口径 |
技术参数 | |||||
| 保证耐压力 (Mpa) |
最高使用压力 (Mpa) |
调压范围 (Mpa) |
额定流量 (L/min) |
环境温度 (℃) |
|||||||
| 代码 | 规格 | ||||||||||
| WFC03 | AC2010 | 02(1/4) | A(手动排水) D(自动排水) |
PT | 5 | 1/8 " | 1.5 | 1 | 0.05 ~0.85 | 500 | 5 ~60 |
| AC3010 | 02(1/4) | 1700 | |||||||||
| 03(3/8) | |||||||||||
| AC4010 | 03(3/8) | 1/4 " | 3000 | ||||||||
| 04(1/2) | |||||||||||
| 06(3/4) | |||||||||||
| AC5010 | 06(3/4) | 4000 | |||||||||
| 10(1) | |||||||||||

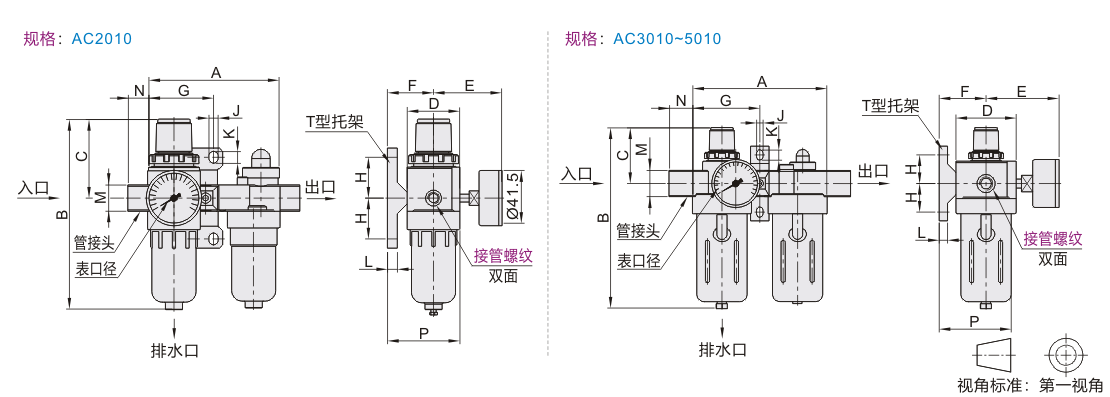

| 型号 |
接管螺纹 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
||
| 代码 | 规格 | 手动排水 | 自动排水 | ||||||||||||||
| WFF03 |
AC2010 | 1/4 | 90 | 164.5 | 187.5 | 78 | 40 | 56.8 | 30 | 45 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 |
| AC3010 | 1/4 3/8 | 117 | 211 | 248.5 | 92.5 | 53 | 60.8 | 41 | 58.5 | 35 | 7 | 11 | 34.2 | 26 | 70.5 | ||
| AC4010 | 3/8 1/2 | 154 | 262.5 | 300 | 112 | 70 | 0 | 77 | 40 | 7 | 42.2 | 33 | 88 | ||||
| 3/4 | 164 | 267 | 304 | 114 | 70.5 | 5 | 82 | 9 | 13 | 46.2 | 36 | ||||||
| AC5010 | 3/4 1 | 193 | 336 | 367 | 117 | 90 | 72 | 70 | 98 | 50 | 12 | 17 | 10 | 48 | 38 | 116 | |
-
