产品选型
规格
接管螺纹
排水方式
图片仅供参考，请以已选的规格为准
怡合达自营 空气过滤器 安装尺寸跟日标一致
品牌名称：
怡合达
条件筛选：
种类筛选 空气过滤器
适用标准 跟日标一致
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 使用流体 | |||
| 主体 | 容杯 | 防护罩 | 滤芯 | |||
| WFK03 | 空气过滤器 | 铝压铸件 | PC | 铁※ | 铜 | 过滤后的压缩空气 |
※规格AF2000无防护罩。
参数图
选型表
| 型号 |
接管 螺纹 |
排水方式 |
牙型 |
滤芯精度 (μm) |
技术参数 |
||||
| 保证耐压力 ( Mpa) |
最高使用压力 (Mpa) |
额定流量 ( L/min) |
环境温度 (℃) |
||||||
| 代码 | 规格 | ||||||||
| WFK03 |
AF2000 | 02(1/4) | A(手动排水) D(自动排水) |
PT | 5 | 1.5 | 1 | 750 | 5 ~60 |
| AF3000 |
02(1/4) | 1500 | |||||||
| 03(3/8) | |||||||||
| AF4000 | 03(3/8) | 4000 | |||||||
| 04(1/2) | |||||||||
| 06(3/4) | 6000 | ||||||||
| AF5000 | 06(3/4) | 7000 | |||||||
| 10(1) | |||||||||

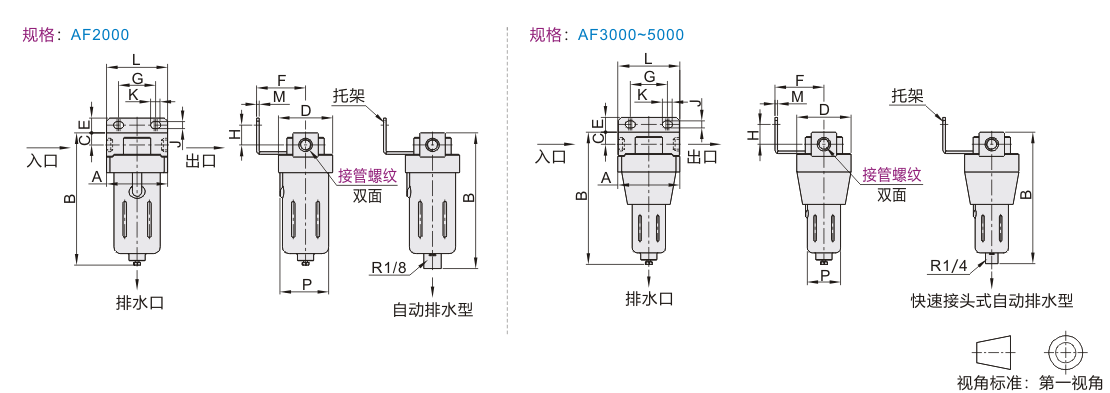

| 型号 | 接管螺纹 | A | B | C | D | E | F | G | H | J | K | L | M | P | ||
| 代码 | 规格 | 手动排水 | 自动排水 | |||||||||||||
| WFK03 | AF2000 | 1/4 | 40 | 97.5 | 120.5 | 11 | 40 | 17 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 |
| AF3000 | 1/4 3/8 | 53 | 132.5 | 170 | 14 | 53 | 16 | 41 | 40 | 23 | 6.5 | 8 | 53 | 56 | ||
| AF4000 | 3/8 1/2 | 70 | 168.5 | 206 | 18 | 70 | 17 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 73 | ||
| 3/4 | 75 | 172.5 | 210 | 20 | 14 | 25 | ||||||||||
| AF5000 | 3/4 1 | 90 | 247.5 | 285.5 | 24 | 90 | 23 | 70 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 | |
-
