        省空间型气缸 单杆型 通孔型 杆端内螺纹 杆端外螺纹 缸径32~100 双作用

        条件筛选：

        种类筛选 气缸
        种类 省空间型
        活塞杆 单杆

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型
          		 安装方式 动作形式
          WGJ05 单杆型 杆端内螺纹 通孔 双作用
          WGJ06 螺纹孔
          WGJ16 杆端外螺纹 通孔
          WGJ17 螺纹孔

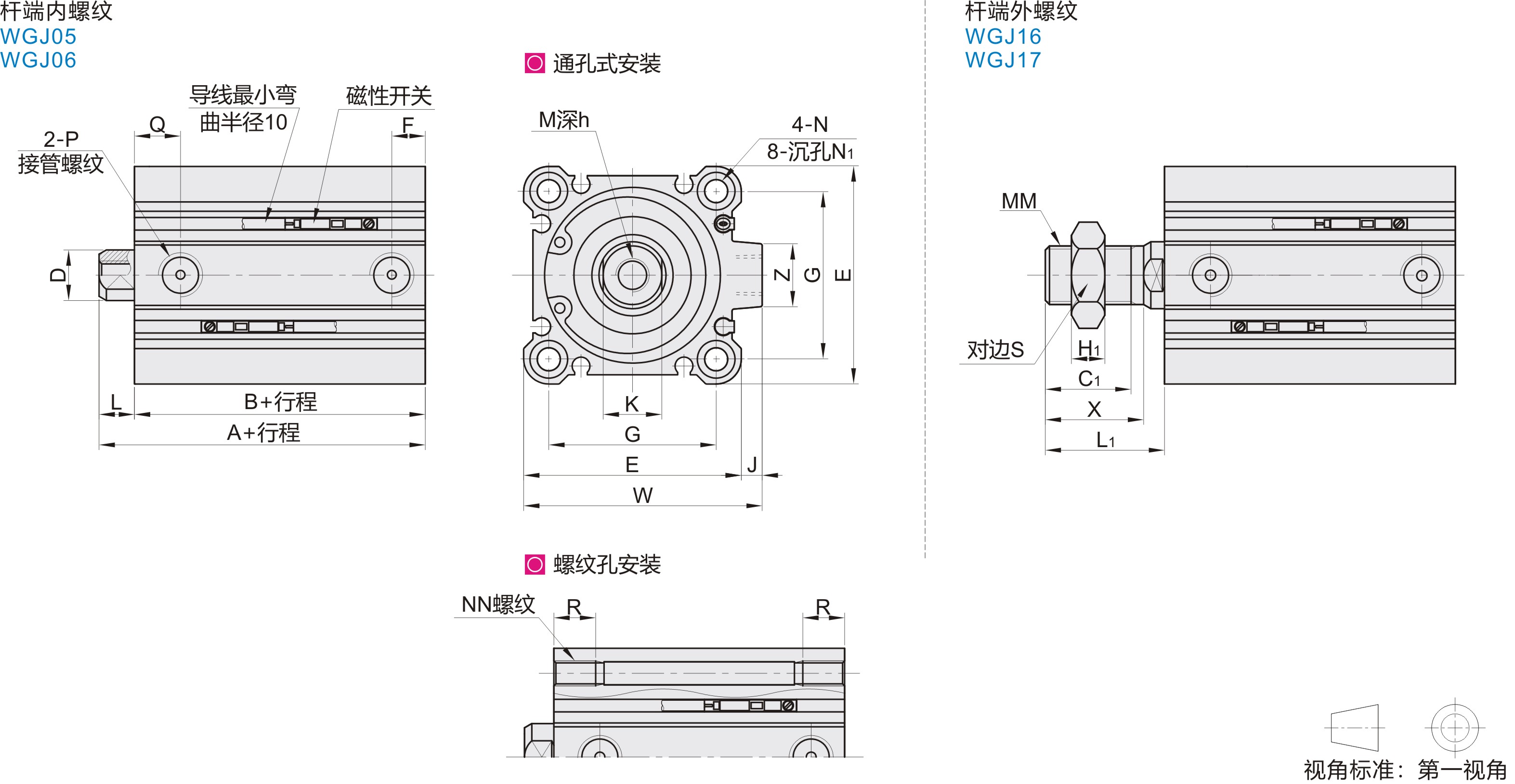

          参数图



          选型表

          型号
          		 行程
          		 内置磁石
          		 磁性开关
          数量
          		 接管
          螺纹
          		 使用
          流体
          		 最高使用压力
          (MPa)
          		 最低使用压力
          (MPa)
          		 保证耐压力
          (MPa)
          		 环境和流体
          温度(℃)
          		 活塞使用速度
          (mm/s)
          		 给油
          代码 缸径
          杆端内螺纹
          WGJ05
          WGJ06
          杆端外螺纹
          WGJ16
          WGJ17          		 32 5 10 15 20 25 30
            35 40 45 50 75 100          		 N(无)
          Y(有)

          0
          2

          		 Rc1/8
          ※          		 压缩
          空气          		 1.0
          		 0.10 1.6 -10~60 50~500 不需要
          40
          50 10 15 20 25 30
          35 40 45 50 75 100          		 Rc1/4
          63
          0.05          		 50~300
          80 Rc3/8
          100



          配套磁性开关WHS13-L2-2。※缸径32，行程5，无磁性开关配管螺纹为M5。



          有内置磁石

          缸径 行程范围 A B L D P Q F M h N N1 E J K G W Z NN R S C1 H1 L1 MM X
          32  5  40  33  7  16  Rc1/8 10.5  7.5  M8 13  5.5  9深7 45  4.5  14  34  49.5  14  M6 10  22  20.5  8  28.5  M14×1 .5 23.5
          10~50
          75/ 100 52
          40  5~50 46.5  39.5  11  8  5  40  57  15
          75/ 100
          50  10~50 48.5  40.5  8  20  Rc1/4 10.5  10.5  M10 15  6.6  11深8 64  7  17  50  71  19  M8 14  27  26  11  33.5  M18×1 .5 28.5
          75/ 100
          63  10~50 54  46  15  9  14深10.5 77  60  84  M10 18
          75/ 100
          80  10~50 63.5  53.5  10  25  Rc3/8 16  12.5  M16 21  11  17.5深13.5 98  6  22  77  104  25  M12 22  32  32.5  13  43.5  M22×1.5 35.5
          75/ 100
          100  10~50 75  63  12  30  23  13  M20 27  117  6.5  27  94  123.5  41  16  M26×1.5
          75/ 100



          无内置磁石

          缸径 行程范围 A B L D P Q F M h N N1 E J K G W Z NN R S C1 H1 L1 MM X
          32  5  30  23  7  16  M5 11.5  5.5  M8 13  5.5  9深7 45  4.5  14  34  49.5    M6 10  22  20.5  8  28.5  M14×1.5 23.5
          10~50 Rc1/8

          		 10.5  7.5  14
          75/ 100 40  33
          40  5~50 36.5  29.5  11  8  52  5  40  57  15
          75/ 100 46.5  39.5
          50  10~50 38.5  30.5  8  20  Rc1/4 10.5  10.5  M10 15  6.6  11深8 64  7  17  50  71  19  M8 14  27  26  11  33.5  M18×1.5 28.5
          75/ 100 48.5  40.5
          63  10~50 44  36  15  9  14深10.5 77  60  84  M10 18
          75/ 100 54  46
          80  10~50 53.5  43.5  10  25  Rc3/8 16  12.5  M16 21  11  17.5深13.5 98  6  22  77  104  25  M12 22  32  32.5  13  43.5  M22×1.5 35.5
          75/ 100 63.5  53.5
          100  10~50 65  53  12  30  23  13  M20 27  117  6.5  27  94  123.5  41  16  M26×1.5
          75/ 100 75  63
