省空间型气缸 单杆型 通孔型 螺纹型 杆端内螺纹 杆端外螺纹 缸径12~25 双作用
条件筛选：
种类筛选 气缸
种类 省空间型
活塞杆 单杆
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
安装方式 | 动作形式 | |
| WGJ05 | 单杆型 | 杆端内螺纹 | 通孔 | 双作用 |
| WGJ06 | 螺纹孔 | |||
| WGJ16 | 杆端外螺纹 | 通孔 | ||
| WGJ17 | 螺纹孔 | |||
参数图
选型表
| 型号 |
行程 |
内置磁石 |
磁性开关 数量 |
接管 螺纹 |
使用 流体 |
最高使用压力 (MPa) |
最低使用压力 ( MPa) |
保证耐压力 ( MPa) |
环境和流体 温度(℃) |
活塞使用速度 (mm/s) |
给油 |
|
| 代码 | 缸径 | |||||||||||
| 杆端内螺纹 WGJ05 WGJ06 杆端外螺纹 WGJ16 WGJ17 |
12 | 5 10 15 20 25 30 | N(无) Y(有) |
0 2 |
M5 | 压缩 空气 |
1.0 | 0.1 | 1.6 | -10 ~60 | 50 ~500 | 不需要 |
| 16 | ||||||||||||
| 20 | 5 10 15 20 25 30 35 40 45 50 |
|||||||||||
| 25 | ||||||||||||
配套磁性开关WHS13-L2-2。
无内置磁石

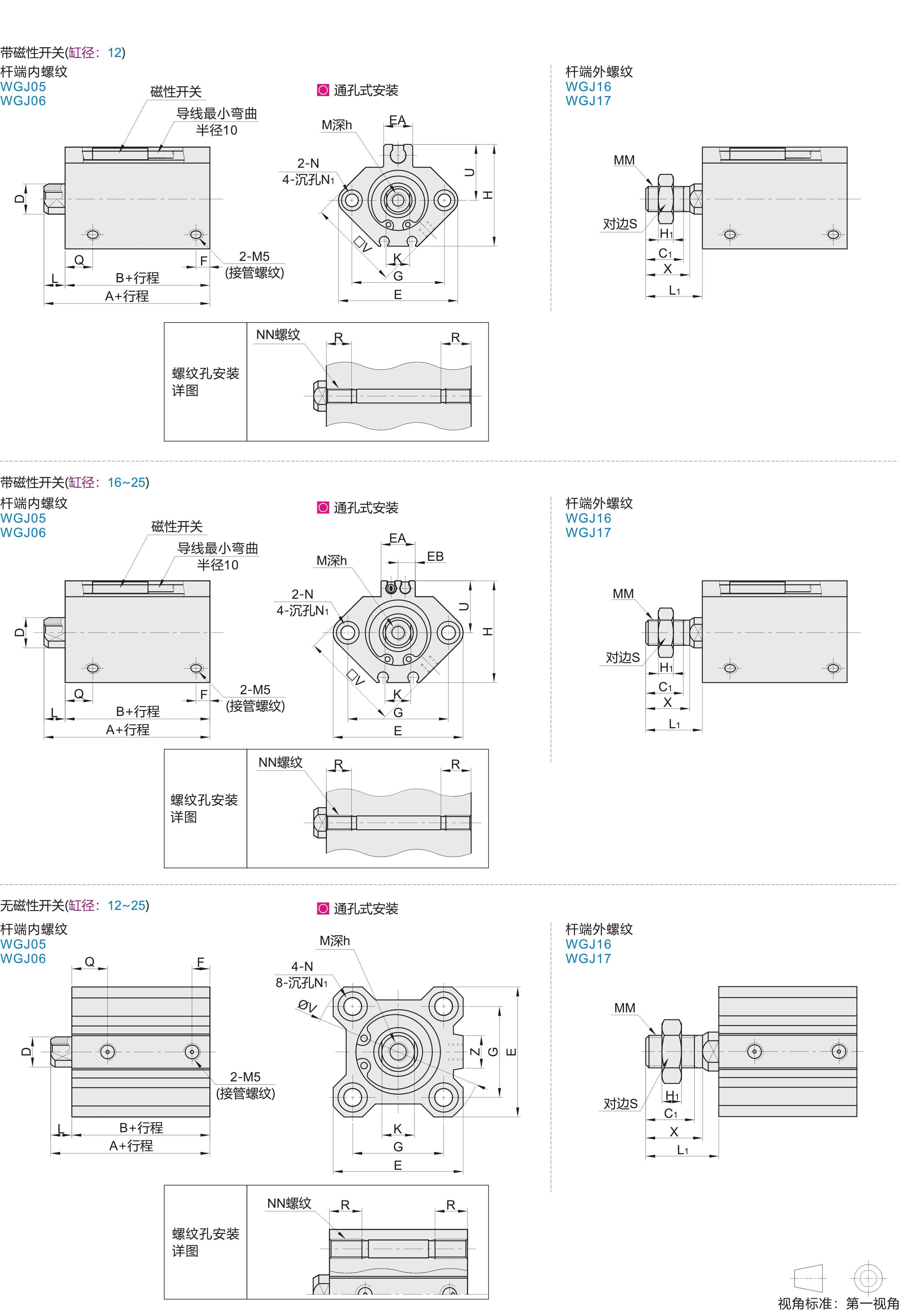

| 缸径 | 行程范围 | A | B | L | Q | D | F | M | h | N | N1 | K | G | E | V | Z |
| 12 | 5 ~30 | 20.5 | 17 | 3.5 | 7.5 | 6 | 5 | M3 | 6 | 3.5 | 6.5深3 .5 | 5 | 15.5 | 25 | 32 | — |
| 16 | 22 | 18.5 | 8 | 8 | 5.5 | M4 | 8 | 6 | 20 | 29 | 38 | 10 | ||||
| 20 | 5 ~50 | 24 | 19.5 | 4.5 | 9 | 10 | M5 | 7 | 5.5 | 9深7 | 8 | 25.5 | 36 | 47 | ||
| 25 | 27.5 | 22.5 | 5 | 11 | 12 | M6 | 12 | 10 | 28 | 40 | 52 |
螺纹孔安装尺寸表
| 缸径 | NN | R |
| 12 | M4 | 7 |
| 16 | ||
| 20 | M6 | 10 |
| 25 |
杆端外螺纹部尺寸表
| 缸径 | S | C1 | H1 | L1 | MM | X |
| 12 | 8 | 9 | 4 | 14 | M5 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M6 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10 × 1 .25 | 17.5 |
有内置磁石
| 缸径 | 行程范围 | A | B | L | Q | D | F | M | h | N | N1 | EA | EB | U | H | K | G | E | V |
| 12 | 5 ~30 | 31.5 | 28 | 3.5 | 11 | 6 | 6.5 | M3 | 6 | 3.5 | 6.5深3.5 | 8 | 6.6 | 14 | 27.5 | 5 | 22 | 33 | 25 |
| 16 | 34 | 30.5 | 10 | 8 | M4 | 8 | 13.2 | 15 | 29.5 | 6 | 28 | 37 | 29 | ||||||
| 20 | 5 ~50 | 36 | 31.5 | 4.5 | 10.5 | 10 | 5.5 | M5 | 7 | 5.5 | 9深7 | 13.6 | 6.8 | 18 | 35.5 | 8 | 36 | 47 | 36 |
| 25 | 37.5 | 32.5 | 5 | 11 | 12 | M6 | 12 | 21 | 40.5 | 10 | 40 | 52 | 40 |
螺纹孔安装尺寸表
| 缸径 | NN | R |
| 12 | M4 | 7 |
| 16 | ||
| 20 | M6 | 10 |
| 25 |
杆端外螺纹部尺寸表
| 缸径 | S | C1 | H1 | L1 | MM | X |
| 12 | 8 | 9 | 4 | 14 | M5 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | M6 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | M8 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | M10 × 1 .25 | 17.5 |
-
