        回转气缸 旋转双气缸 通孔型 双作用

        条件筛选：

        安装方式 通孔
        种类 回转型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型  动作形式
          WGP01 旋转双气缸 双作用



          特点：

          ● 齿轮齿条结构 ，运转平稳；
          ● 双气缸结构 ，能实现双倍出力；
          ● 工作台加工精度高 ，负载安装方便 、定位准确；
          ● 工作台中间有通孔 ，可由此孔配管；
          ● 气缸本体两面(规格:10~50)或底面(规格:2~7)均有定位孔 ，安装使用方便；
          ● 有调整螺丝固定缓冲及油压缓冲器两种方式可选 ，带油压缓冲器最大缓
              冲能量是调整螺丝固定缓冲的3~5倍 ，缓冲效果更佳。







          参数图



          选型表

          型号 缓冲形式
          		 前端接口
          		 磁性开关
          数量
          		 动作形式 使用流体
          		 使用压力范围(Mpa)

          保证耐压力
          (Mpa)

          		 工作温度
          (℃)
          		 回转角度范围
          (°)
          		 重复精度(°)
          		 重量
          (g)
          代码 规格 R(防撞垫) A(油压缓冲) R(防撞垫) A(油压缓冲)
          WGP01 2    R(防撞垫) M (M5) 0
          2           		 双活塞
          齿轮齿条式
          复动型
          		 空气
          (经40μm以上
          滤网过滤)
          		 0. 15 ~0.7 — 1.2
          		 -20~70 0~190 0.2  — 120
          3  175
          7  270
          10   R(防撞垫)
            A(油压缓冲)          		 0. 15 ~0.7 0.05  535
          20  940
          30  P(PT牙)
          G(G牙)
          T(NPT牙)          		 1260
          50  2060



          所有规格内置磁石，配套磁性开关WHS13-L2-2。

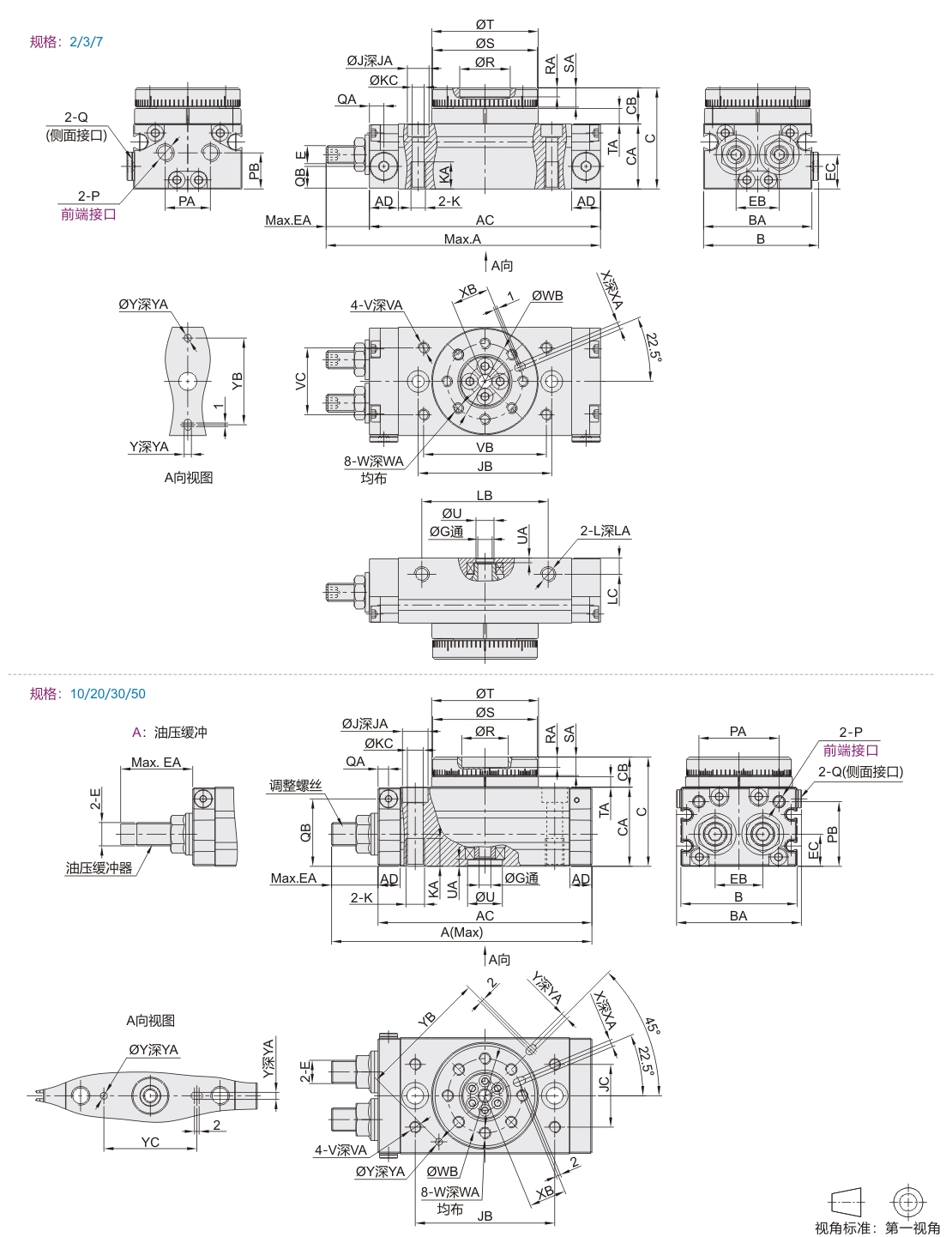

          尺寸表

          规格 A AC AD B BA C CA CB E EA EB EC G J JA JB K KA KC L LA LB LC 前端接口 PA
          2  76  64  8  32  30  28  18  10  M5 12  12  9.5  4  6  3.5  37  M4 7.5  3.5  M4 4  35  4.5  M5 12.5
          3  82  70  8  36.5  34.5  30.5  20.5  10  M5 12  15.5  10.5  5  7.5  4.5  43  M5 8.5  4.5  M4 4  40  4.5  M5 15.5
          7  94.5  79.5  8  43  41  34.5  23  11.5  M6 15  18.5  12  6  7.5  4.5  50  M5 8.5  4.5  M5 5  50  5  M5 18.5



          规格 PB Q QA QB RH9 RA Sh9 SA Th9 TA UH9 UA V VA VB VC W WA WB XH9 XA XB YH9 YA YB
          2  10  M5 4  6  14  2.5  29  5.5  29.5  4  5  1.5  M3 3.5  34  18.5  M3 5.5  21  2  2  10.5  2  2  24
          3  12  M5 4  7.5  17  2.5  33  5.5  34 4  6  1.5  M3 3.5  38  23  M3 5.5  25  2  2  12.5  2  2  28
          7  14  M5 4  9  20  3  39  6.5  40 4.5  7  1.5  M4 4.5  45  30  M4 6.5  29  3  3  14.5  3  3  32



          规格 A AC
          		 AD B BA C CA CB E EA EB EC G J
          		 JA JB JC K KA KC
          A(油压缓冲) R(防撞垫) A(油压缓冲) R(防撞垫)
          10  123  112  92  9.5  50  54  47  34  13  M10 31  20  20.5  14  5  11  6.5  60  27  M8 12  6.5
          20  169  145.3  117  11  65  69  54  37  17  M12 52  28.3  27.5  16  9  14  8.5  76  34  M10 15  8.5
          30  178.5  154.5  127  11.5  70  74  57  40  17  M12 51.5  27.5  29  18.5  9  14  8.5  84  37  M10 15  8.5
          50  212  185.9  152  15  80  84  66  46  20  M14 60  33.9  38  22  10  18  10.5  100  50  M12 18  10.5



          规格 前端接口* PA PB Q QA QB RH9 RA Sh9 SA Th9 TA UH9 UA V VA W WA WB XH9 XA XB YH9 YA YB YC
          10  M5 34.5  28  M5 4.5  29  20  4.5  45  8  46  4.5  15  3  M5 8  M5 8  32  3  3.5  16  3  3.5  56  40
          20  M5 47 30  M5 6  30  28  6.5  60  10  61  6.5  17  2.5  M6 8  M6 10 43  4  4.5  21.5  4  4.5  74  50
          30  PT1/8 50 32  M5 6.5  34  32  5  65  10  67  6.5  22  3  M6 8  M6 10 48  4  5  24  4  4.5  80  58
          50  PT1/8 63 38  M5 10  38  35  5.5  75  12  77  7.5  26  3  M8 8  M8 12 55  5  6  27.5  5  5.5  92  68



          *规格30/50的P尺寸牙型随前端接口选择而变化。

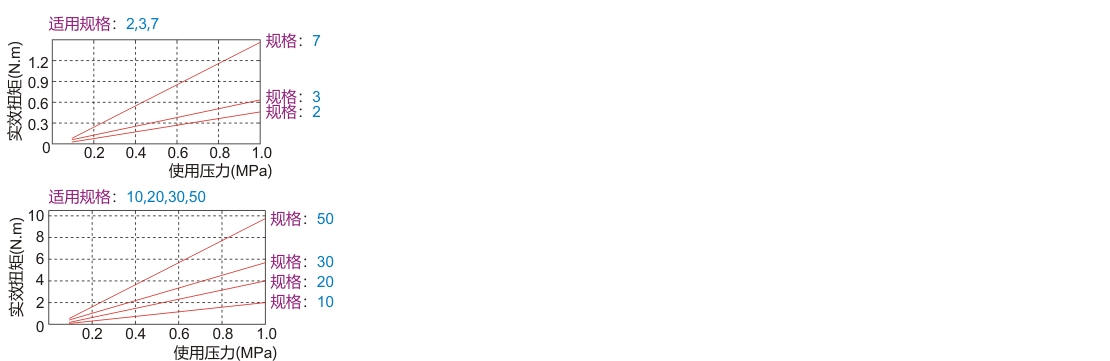

          技术参数表

          负载类别 规格
          2  3  7  10  20  30    50
          18  30  50  80  150  200  300
          35  50  70  80  150  200  300
          0.8  1.1  1.5  2.5  4.0  5.5  10.0
