产品选型
缸径
磁性开关数量
图片仅供参考，请以已选的规格为准
气爪 支点开闭型 二爪 标准型 带磁石 缸径 10~25 双作用
条件筛选：
种类筛选 气爪
种类 支点开闭型
内置磁石 有
夹爪数 二爪
夹爪特征 标准型
缸径 10~25
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 动作形式 | ||||||||||
| WGY31 | 支点开闭型 | 标准型 | 双作用 | |||||||||
参数图
选型表
| 型号 | 磁性开关 数量 |
开闭角度(°) | 接管 口径 |
夹持力矩N 压力0.5MPa |
使用 流体 |
使用压力范围 (MPa) |
环境流体 温度(℃) |
重复 精度 |
最高使用频率 (c.p.m) |
润滑 | 重量(g) | |||||||||||||||||||||||||||||||||||
| 代码 | 缸径 | 两侧 | ||||||||||||||||||||||||||||||||||||||||||||
| WGY31 | 10 | 0 2 |
-10~30 | M3 | 0.10 | 空气 | 0.25～0.6 | -10～60 | ±0.01 | 180 | 不需要 | 39 | ||||||||||||||||||||||||||||||||||
| 16 | M5 | 0.39 | 91 | |||||||||||||||||||||||||||||||||||||||||||
| 20 | 0.70 | 180 | ||||||||||||||||||||||||||||||||||||||||||||
| 25 | 1.36 | 311 | ||||||||||||||||||||||||||||||||||||||||||||
配套磁性开关WHS23-L2-2。

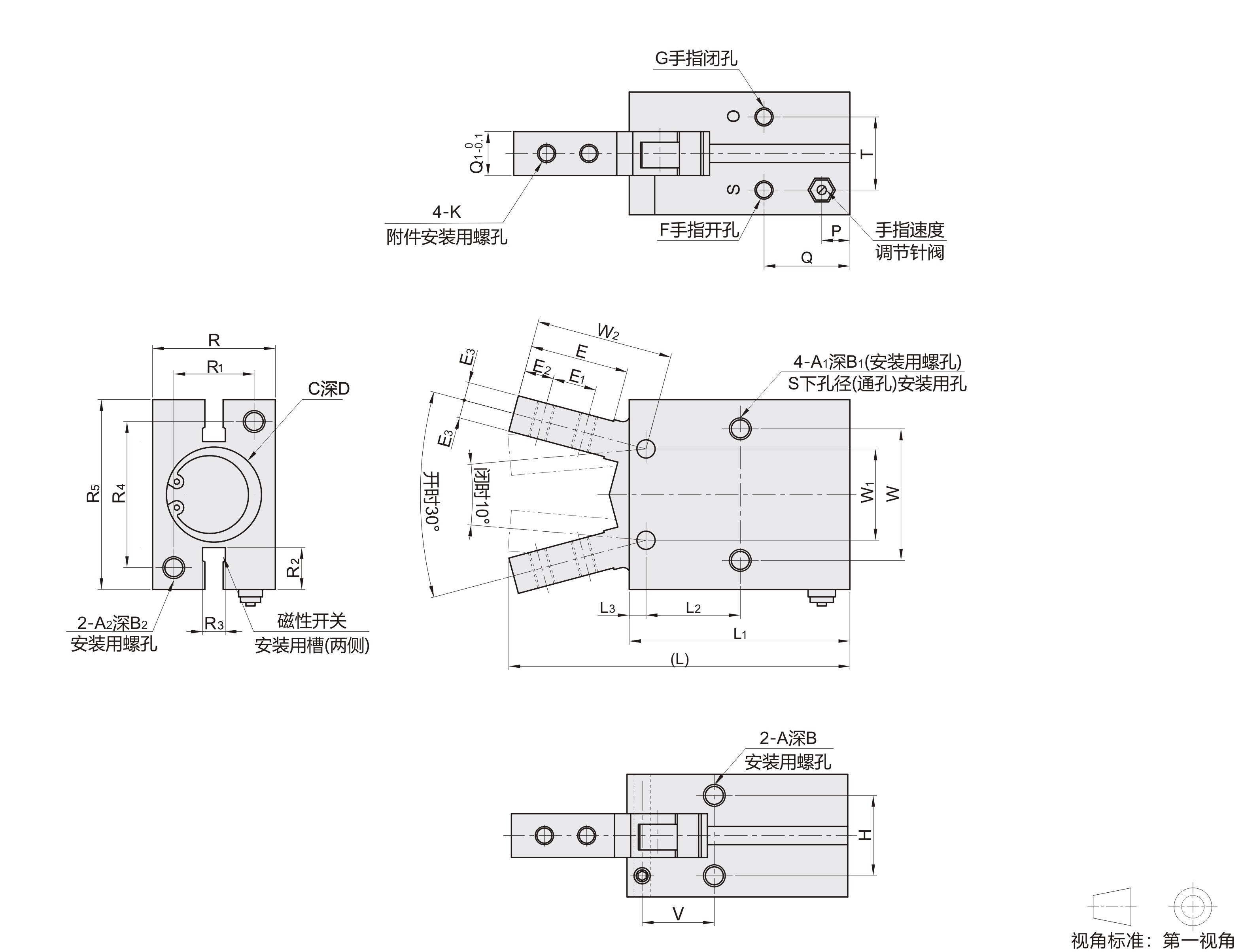

尺寸表
| 缸径 | A | B | A1 | B1 | A2 | B2 | C |
D | E | E1 | E2 | E3 | H | V | W | W1 | W2 | L | ||||||||||||||||||||||||||||||||||
| 10 | M3 | 6 | M3 | 5 | M3 | 6 | 11 | +0.043 0 |
1.5 | 12 | 5.7 | 3 | 2 | 11.4 | 8.8 | 16 | 10 | 17.2 | 52.4 | |||||||||||||||||||||||||||||||||
| 16 | M4 | 6.5 | M4 | 8 | M4 | 8 | 17 | +0.043 0 |
16 | 7 | 4 | 3.5 | 16 | 10.7 | 24 | 16 | 22.6 | 62.5 | ||||||||||||||||||||||||||||||||||
| 20 | M5 | 8 | M5 | 10 | M5 | 10 | 21 | +0.052 0 |
20 | 9 | 5.2 | 4 | 18.6 | 15.7 | 30 | 20 | 28 | 78.7 | ||||||||||||||||||||||||||||||||||
| 25 | M6 | 10 | M6 | 12 | M6 | 12 | 26 | +0.052 0 |
27 | 12 | 8 | 5 | 22 | 19.3 | 36 | 25 | 37.5 | 92 | ||||||||||||||||||||||||||||||||||
| 缸径 | L1 | L2 | L3 | R | R1 | R2 | R3 | R4 | R5 | T | P | Q | Q1 | G | F | K | S | ||||||||||||||||||||||||||||||||||
| 10 | 38.6 | 12.8 | 2.8 | 16.4 | 12 | 5.4 | 6.2 | 18 | 23 | 10.4 | 7.2 | 18.8 | 6.4 | M3 | M3 | M2.5 | 2.6 | ||||||||||||||||||||||||||||||||||
| 16 | 44.6 | 16.2 | 3.9 | 23.6 | 15 | 5.8 | 22 | 30.6 | 13 | 7 | 18.3 | 8 | M5 | M5 | M3 | 3.4 | |||||||||||||||||||||||||||||||||||
| 20 | 55.2 | 21.7 | 4.5 | 27.6 | 18 | 9 | 32 | 42 | 15 | 7.5 | 22.2 | 10 | M4 | 4.3 | |||||||||||||||||||||||||||||||||||||
| 25 | 60.4 | 25.8 | 4.6 | 33.6 | 22 | 11.5 | 40 | 52 | 20 | 7.7 | 23.5 | 12 | M5 | 5.1 | |||||||||||||||||||||||||||||||||||||
-
