        气动滑台 十字滚柱导轨 缸径16  双作用

        条件筛选：

        种类筛选 气动滑台
        导轨类型 十字滚柱导轨
        缸径 16

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码  类型 动作形式
          WHA03 气动滑台 十字滚柱导轨 双作用

          参数图



          选型表

          型号
          		 行程
          		 磁性开关
          数量
          		 调整装置
          		 缓冲
          		 接管
          螺纹
          		 使用
          流体
          		 最高使用压力
          (MPa)
          		 最低使用压力
          (MPa)
          		 环境和流体
          温度(℃)
          		 活塞使用速度
          (mm/s)
          		 最高使用频率
          (c.p.m)
          		 行程调整
          装置
          		 给油
          代码 缸径
          WHA03
          		 16
          		 10  0~2
          		 N(无)
          AS(前端调程)
          AT(后端调程)
          A(两端调程)
          BS(前段液压缓冲器)
          BT(后端液压缓冲器)
          B(两端液压缓冲器)
          		 橡胶
          缓冲
          		 M5
          		 空气
          		 0.7  0.15  -10 ~60
          		 50~500
          		 180  0~5
          		 不需要
          20
          30
          40
          50
          75
          100
          125



          配套磁性开关WHS13-L2-2.

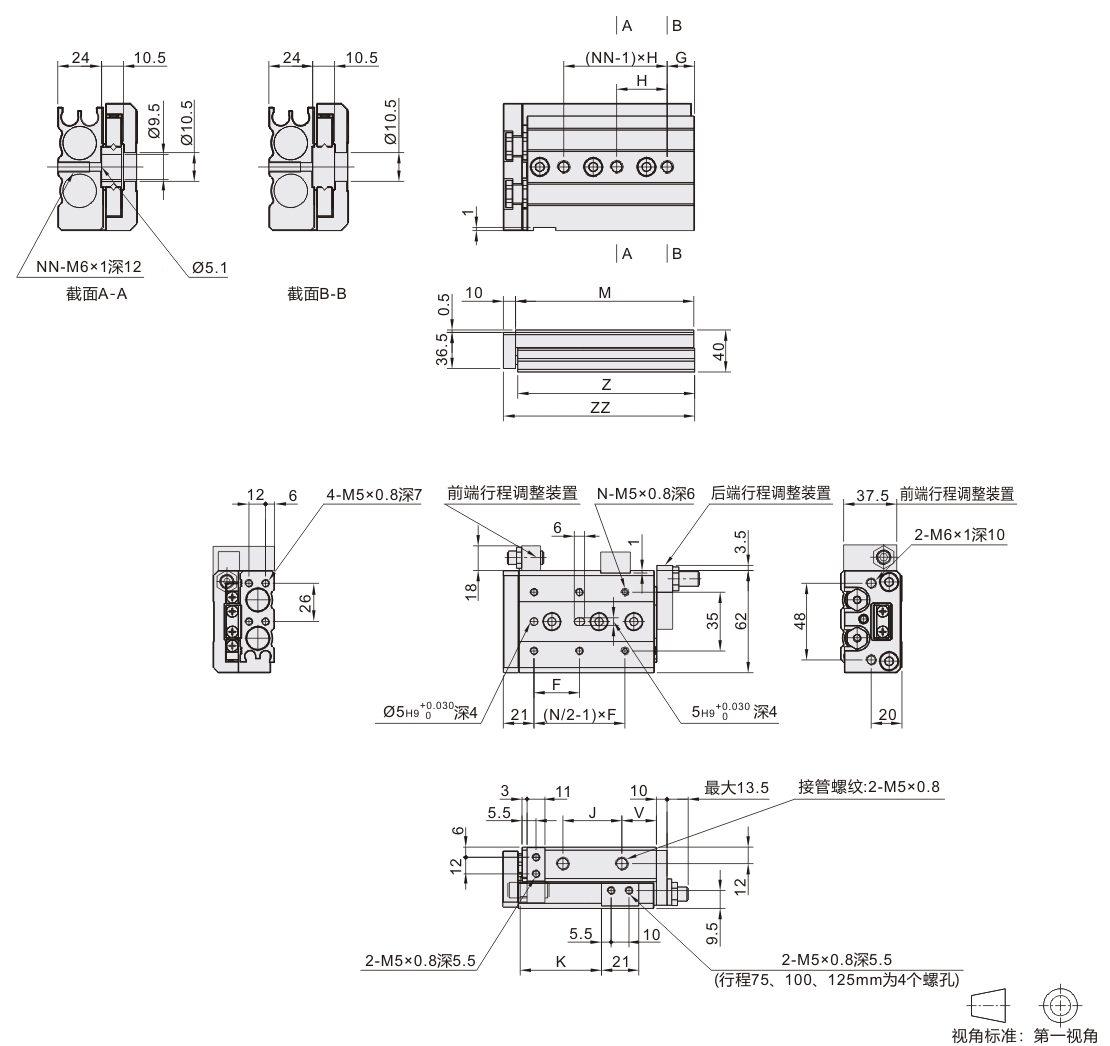

          尺寸表

          行程 F N G H NN V J K M Z ZZ
          10  35  4  16  40  2  10  40  29  76  75  87
          20  39
          30  49
          40  40  50  50  59  86  85  97
          50  30  6  21  30  3  15  60  69  101  100  112
          75  55  26  35  4  40  85  94  151  150  162
          100  65  39  5  55  118  119  199  198  210
          125  70  8  19  7  68  155  144  249        248  260
