气动滑台 循环式直线导轨 缸径8 双作用
条件筛选：
种类筛选 气动滑台
导轨类型 循环式直线导轨
缸径 8
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
动作形式 | |
| WHA13 | 气动滑台 | 循环式直线导轨 | 双作用 |
理论出力表
| 代码 | 动作 方向 |
受压面积 (mm²) |
使用压力(MPa) | ||||||||||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | ||||||||||||
| 8 | 伸 | 101 | 20 | 30 | 40 | 51 | 61 | 71 | |||||||||
| 缩 | 75 | 15 | 23 | 30 | 38 | 45 | 53 | ||||||||||
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

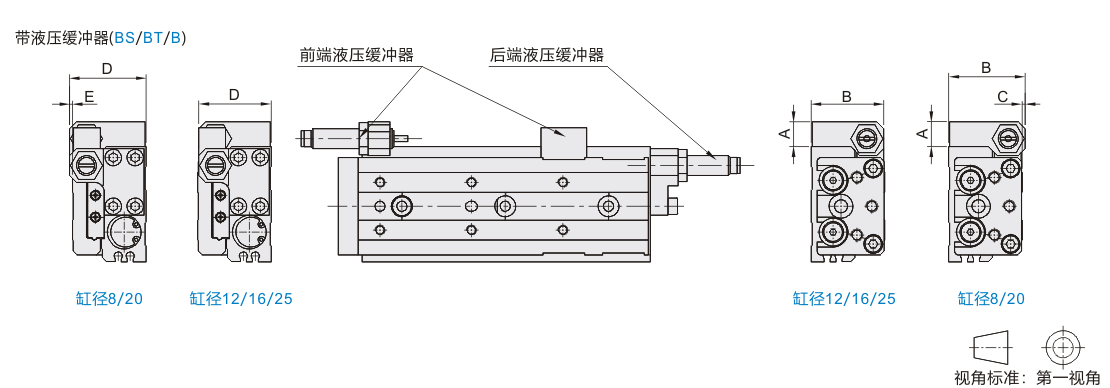

调整装置
| 缸径 | 调节行程范围 |
A |
B |
C |
D |
E |
|
| 前 | 后 | ||||||
| 8 | 20 | 20 | 11.5 | 25 | 2 | 25 | 2 |
| 12 | 18 | 18 | 10 | 29.5 | — | 29.5 | — |
| 16 | 22 | 22 | 12.5 | 36.5 | — | 36.5 | — |
| 20 | 35 | 35 | 16 | 46.5 | 0.5 | 46.5 | 0.5 |
| 25 | 35 | 35 | 16.5 | 54.5 | — | 54.5 | — |
参数图
选型表
| 型号 |
行程 |
磁性开关 数量 |
调整装置 |
接管 螺纹 |
使用 流体 |
最高使用压力 MPa |
最低使用压力 MPa |
环境和流体 温度 |
活塞使用速度 mm/s |
行程长度 公差 |
给油 |
|||
| 代码 | 缸径 | |||||||||||||
| WHA13 | 8 | 10 | 0~2 | N(无) 带橡胶限位器 带液压缓冲器 带金属限位器 AS(前端调程) BS(前端调程) CS(前端调程) AT(后端调程) BT(后端调程) CT(后端调程) A(两端调程) B(两端调程) C(两端调程) |
M5 | 空气 | 0.7 | 0.15 | -10~60°C | 50~500 | +1 0 |
不需要 | ||
| 20 | ||||||||||||||
| 30 | ||||||||||||||
| 40 | ||||||||||||||
| 50 | ||||||||||||||
| 75 | ||||||||||||||
配套磁性开关WHS13-L2-2。

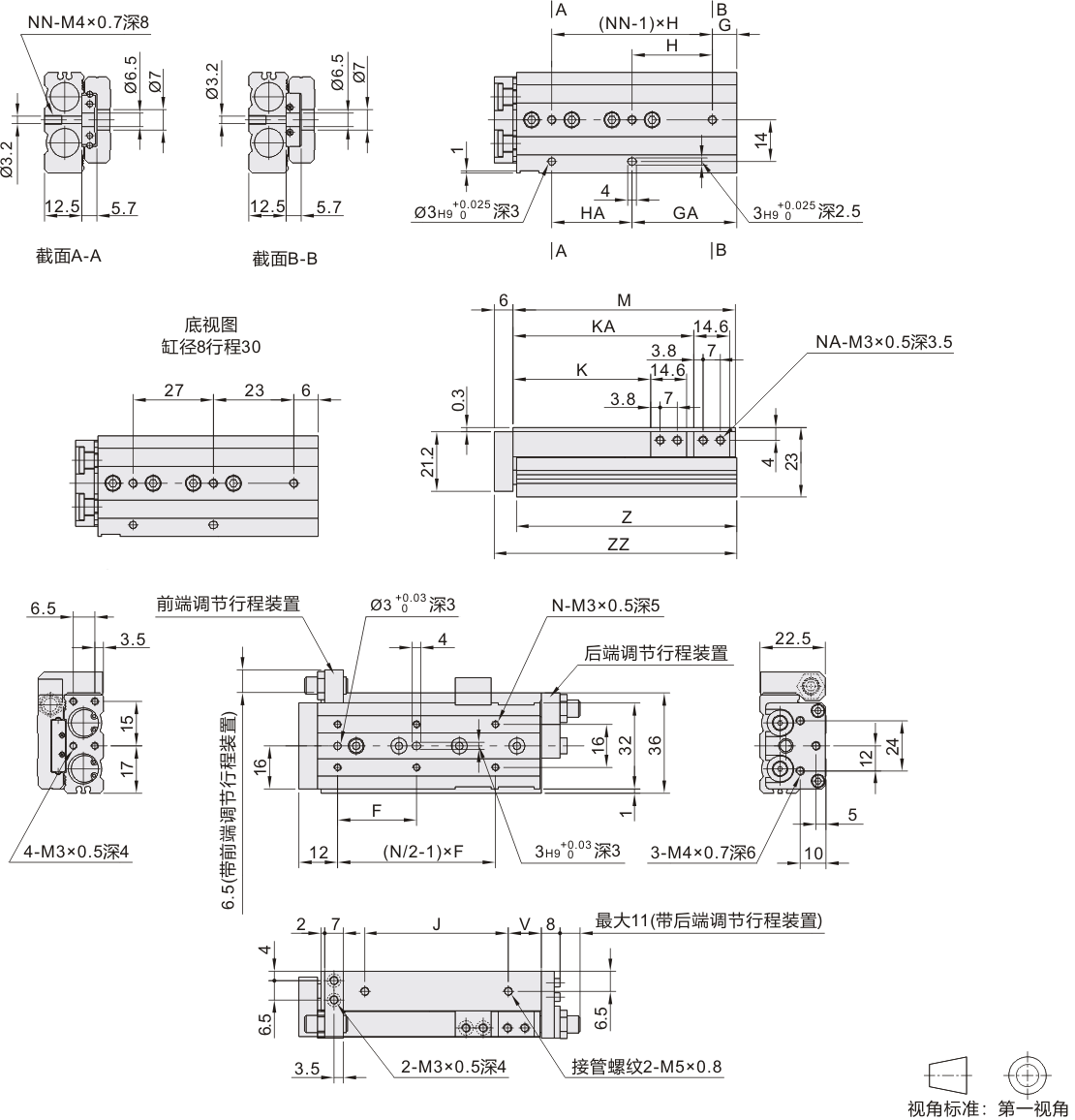

| 行程 | F | N | G | H | NN | GA | HA | V | J | K | KA | NA | M | Z | ZZ |
| 10 | 25 | 4 | 7 | 25 | 2 | 13 | 19 | 11 | 17 | 23.5 | — | 4 | 46 | 45.5 | 53 |
| 20 | 14 | 28 | 14 | 28 | 10 | 28 | 33.5 | 56 | 55.5 | 63 | |||||
| 30 | 26 | 6 | — | — | 3 | 29 | 27 | 12 | 40 | 43.5 | 70 | 69.5 | 77 | ||
| 40 | 32 | 8 | 31 | 39 | 31 | 14 | 52 | 53.5 | 84 | 83.5 | 91 | ||||
| 50 | 46 | 29 | 4 | 37 | 58 | 13 | 78 | 63.5 | 82.5 | 8 | 109 | 108.5 | 116 | ||
| 75 | 50 | 31 | 30 | 61 | 60 | 12 | 105 | 88.5 | 112.5 | 135 | 134.5 | 142 |
-
