        磁性开关 适用C型槽气缸 T型槽气缸 小型T型槽气缸 J型槽气缸 圆形气缸

        条件筛选：

        种类筛选 磁性开关
        出线方式 直接出线2米

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型
          WHS13 适用C型槽气缸
          WHS23 适用T型槽气缸
          WHS33 适用小型T型槽气缸
          WHS43 适用J型槽气缸
          WHS53 适用不锈钢圆形气缸
          WHS63 适用铝合金圆形气缸

          WHS53/63磁性开关含配套安装束带。

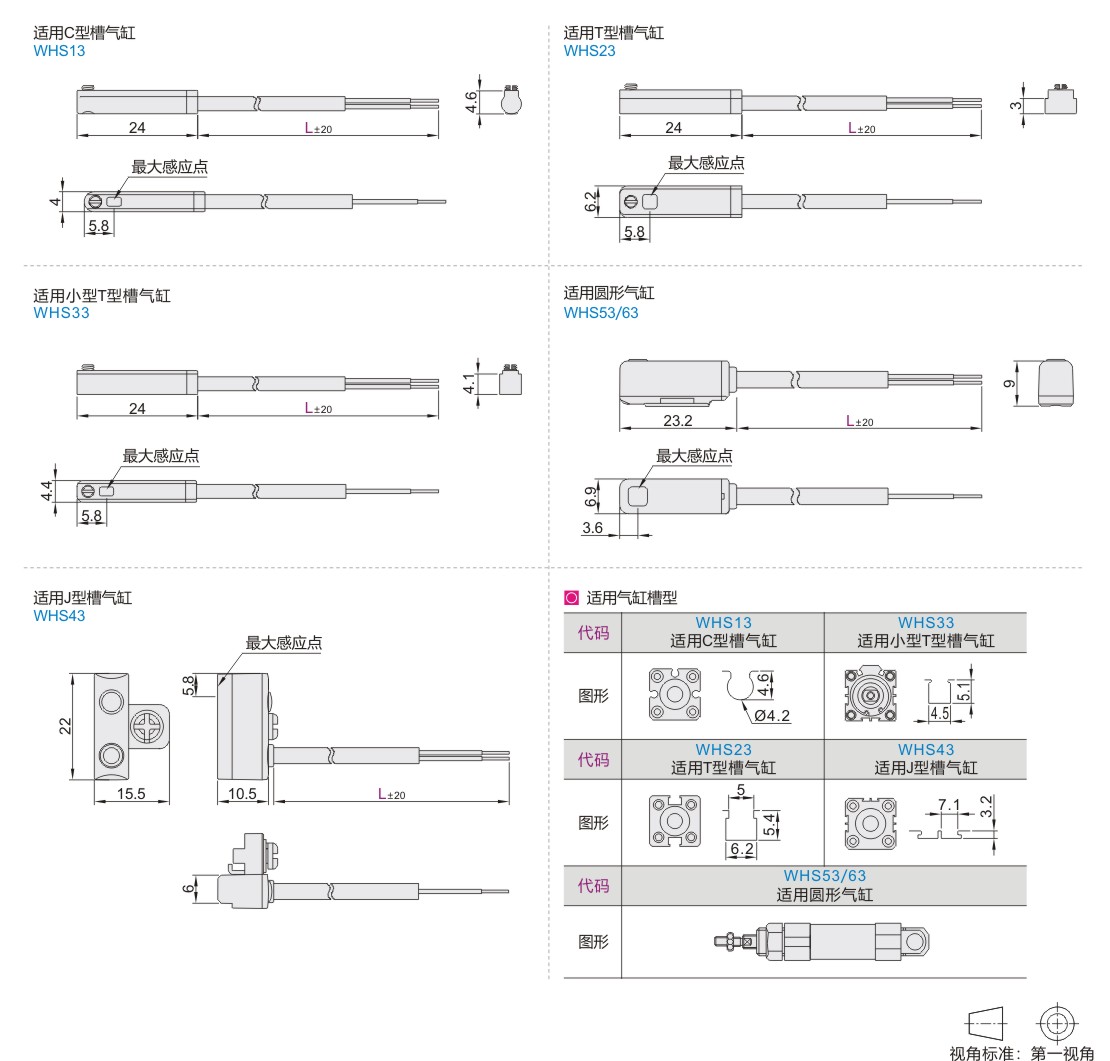

          参数图



          选型表

          型号 线长L(m)
          		 接点类型
          代码
          WHS13(适用C型槽气缸) 2
          3
          5          		 2(电子式无接点2线)
          N(电子式无接点NPN型)
          P(电子式无接点PNP型)
          WHS23(适用T型槽气缸)
          WHS33(适用小型T型槽气缸)
          WHS43(适用J型槽气缸)



          适用圆形气缸

          型号
          		 线长L(m)
          		 接点类型
          代码 适用缸径
          WHS53
          WHS63          		 10 2
          3
          5          		 2(电子式无接点2线)
          N(电子式无接点NPN型)
          P(电子式无接点PNP型)
          12
          16
          20*
          25*
          32*
          40*

          WHS63仅有带*号规格。

          性能参数

          代码 WHS13/23/33(2线) WHS43/53/63(2线) WHS13/23/33(NPN型) WHS43/53/63(PNP型)
          开关逻辑 电子式，常开型
          感应开关型式 两线式无接点型 无接点NPN型 无接点PNP型
          使用电压范围 10~30VDC 5~30VDC
          最大开关电流 100mAMax 200mA Max
          最大接点容量 3W Max 6W Max
          内部消耗电流 50μA Max.@24V 3mA Max.
          残留压降 2.65V Max.@100mA 0.5V Max.@200mA
          拽漏电流 50μA Max.@24V 0.01Max
          指示灯 红色LED 红色LED 绿色LED
          电缆线 Ø2.8，2C，灰色耐油PVC Ø4.0/Ø3.3，2C，灰色耐油PVC Ø2.8，3C，灰色耐油PVC Ø3.3/Ø4.0，2C，灰色耐油PVC
          感应灵敏度※1 60~800
          最大开关切换频率 1000Hz
          使用温度范围 -10~70°C
          耐冲击※2 50G
          耐震动※3 9G
          保护等级 IP67(EN60529)
          保护回路 电源极性反向保护；突波吸收保护
           接线图

          ※1 量测使用标准磁石：Ø15.5×Ø8×5t(异方性塑胶磁石)，于开关下方感应面量测；
          ※2 正弦波/X、Y、Z 3轴向/3回(每方向)/11mS(每一回);
          ※3 复振幅1.5mm/10Hz~55Hz~10Hz(往覆1分钟)/X、Y、Z3轴向/1小时(每一回)。
