怡合达自营 消音器 通用型
品牌名称：
怡合达
条件筛选：
种类筛选 消音器
类型 通用型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 使用流体 | 使用压力范围 kgf/cm²(kpa) |
保证耐压力 kgf/cm²(kpa) |
使用温度 ℃ |
|
| 主体 | 滤芯 | ||||||
| WHT01 | 通用型 | 工程塑胶 | 发泡树脂(过滤精度5μm) | 过滤后的 压缩空气 |
0~9(900) | 11(1100) | 5~60 |
| WHT11 | 黄铜 | 烧结黄铜(过滤精度60μm) | 13(1300) | ||||
| WHT13 | 不锈钢 | 烧结不锈钢(过滤精度50μm | |||||

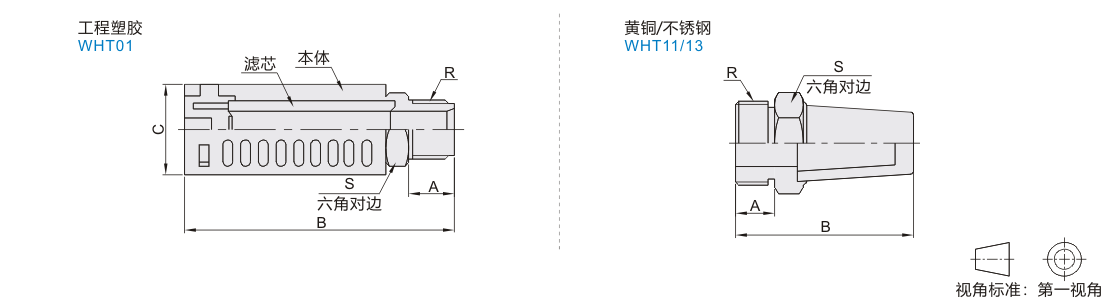

参数图
选型表
工程塑胶
| 型号 | R | A | B | C | S |
|
| 代码 | 规格 | |||||
| WHT01 | 01 | R1/8 | 7 | 37 | 15 | — |
| 02L | R1/4 | 10.5 | 65 | 21 | 17.5 | |
| 03 | R3/8 | 13 | 84.5 | 25 | 21 | |
| 04 | R1/2 | 13.7 | 93 | 30 | 25.5 | |
黄铜/不锈钢
| 型号 |
R |
A |
B |
S |
|
| 代码 | 规格 | ||||
| WHT11 WHT13 |
01 | R1/8 | 6 | 23 | 12 |
| 02 | R1/4 | 8 | 29 | 16 | |
| 03 | R3/8 | 9 | 35 | 18 | |
| 04 | R1/2 | 10 | 43 | 22 | |
| WHT11 | 05 | M5 | 5.5 | 20 | 8 |
-
