        怡合达自营 电磁阀  先导式  二位三通  3V100系列 铝合金材质

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 电磁阀
        类型 先导式
        材质 铝合金
        适用系列 3V100系列
        位置数 二位三通

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码   类型 气口/位置数 主体材质
            WLE01  先导式 3V100系列   二位三通 铝合金



            特点
            ● 先导方式 ：外部与内部可选；
            ● 滑柱式结构 ，密封性好 ，反应灵敏；
            ● 双头电磁阀具有记忆功能；
            ● 内孔采用特殊加工工艺 ，磨擦阻力小 ，启动气压低 ，使用寿命长；
            ● 无需加油润滑；
            ● 附设手动装置 ，利于安装调试；
            ● 有多种标准电压等级可供选用；
            ● 可与底座集成阀组 ，节省安装空间。

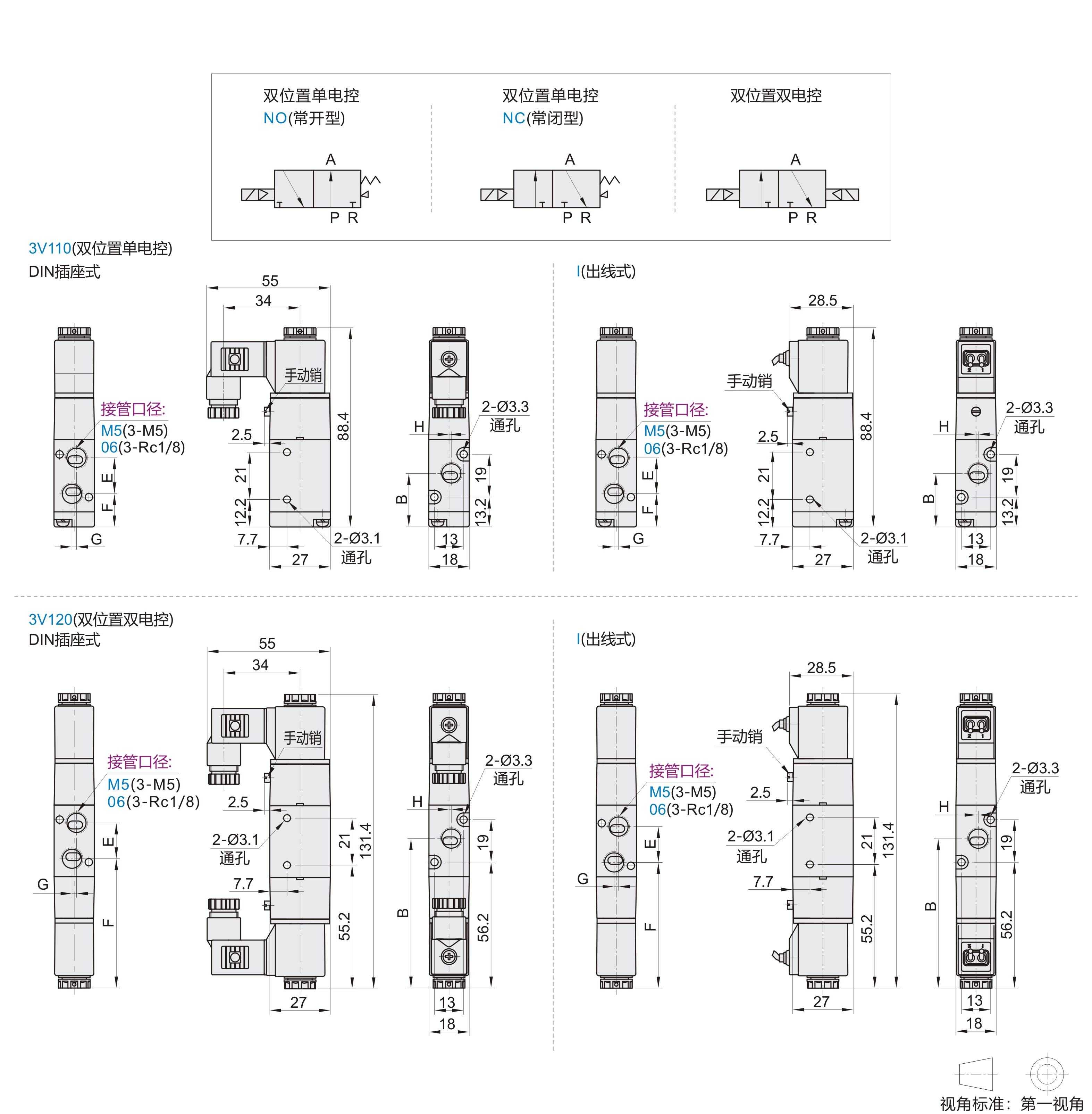

            符号图







            参数图



            选型表

            型号 接管口径 初始状态
            		 电压
            		 接线方式
            		 E F G B H
            代码 规格
            WLE01 3V110
            (双位置单电控)            		 M5( M5) NC(常闭型)
            NO(常开型)            		 A(AC220V)
            B(DC24V)            		 无指定(DIN插座式)
            I (出线式)            		 14.2  15.6  0  22.7  0
            06 ( Rc1/8) 16  14.7  2  23.7  1
            3V120
            (双位置双电控)            		 M5( M5) — 14.2  58.6  0  65.7  0
            06 ( Rc1/8) 16  57.7  2  66.7  1



             规格



              型号 3V110-M5
            		 3V120-M5
            		 3V110-06
            		 3V120-06
               工作介质           空气(经40μm以上滤网过滤)
            接管口径 M5 Rc1/8
            有效截面积 5.5mm²(Cv =0.31) 12.0mm²(Cv =0.67)
            位置数 二位三通
            润滑 不需要
            使用压力范围 0. 15 ~0.8 MPa(21 ~ 114psi)
            保证耐压力 1.5MPa(215psi)
            工作温度(℃) -20 ~70



            如有加油润滑 ，中途不可停止 ，建议润滑油为ISO VG32或同级用油。



            性能参数



            使用电压范围 AC:±15%    DC:±10%
            耗电量   AC:2 .5VA   DC:2 .5W
            保护等级 IP65 ( DIN40050)
            耐热等级 B级
            励磁时间 0.05秒以下
            最高动作频率 5次/秒



            最高动作频率为空载状态。
