产品选型
规格
接管口径
初始状态
电压
接线方式
图片仅供参考，请以已选的规格为准
怡合达自营 电磁阀 先导式 二位三通 3V300系列 铝合金材质
品牌名称：
怡合达
条件筛选：
种类筛选 电磁阀
类型 先导式
材质 铝合金
适用系列 3V300系列
位置数 二位三通
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 气口/位置数 | 主体材质 | |
| WLE03 | 先导式 | 3V300系列 | 二位三通 | 铝合金 |
特点
● 先导方式 ：外部与内部可选；
● 滑柱式结构 ，密封性好 ，反应灵敏；
● 双头电磁阀具有记忆功能；
● 内孔采用特殊加工工艺 ，磨擦阻力小 ，启动气压低 ，使用寿命长；
● 无需加油润滑；
● 附设手动装置 ，利于安装调试；
● 有多种标准电压等级可供选用；
● 可与底座集成阀组 ，节省安装空间。
符号图

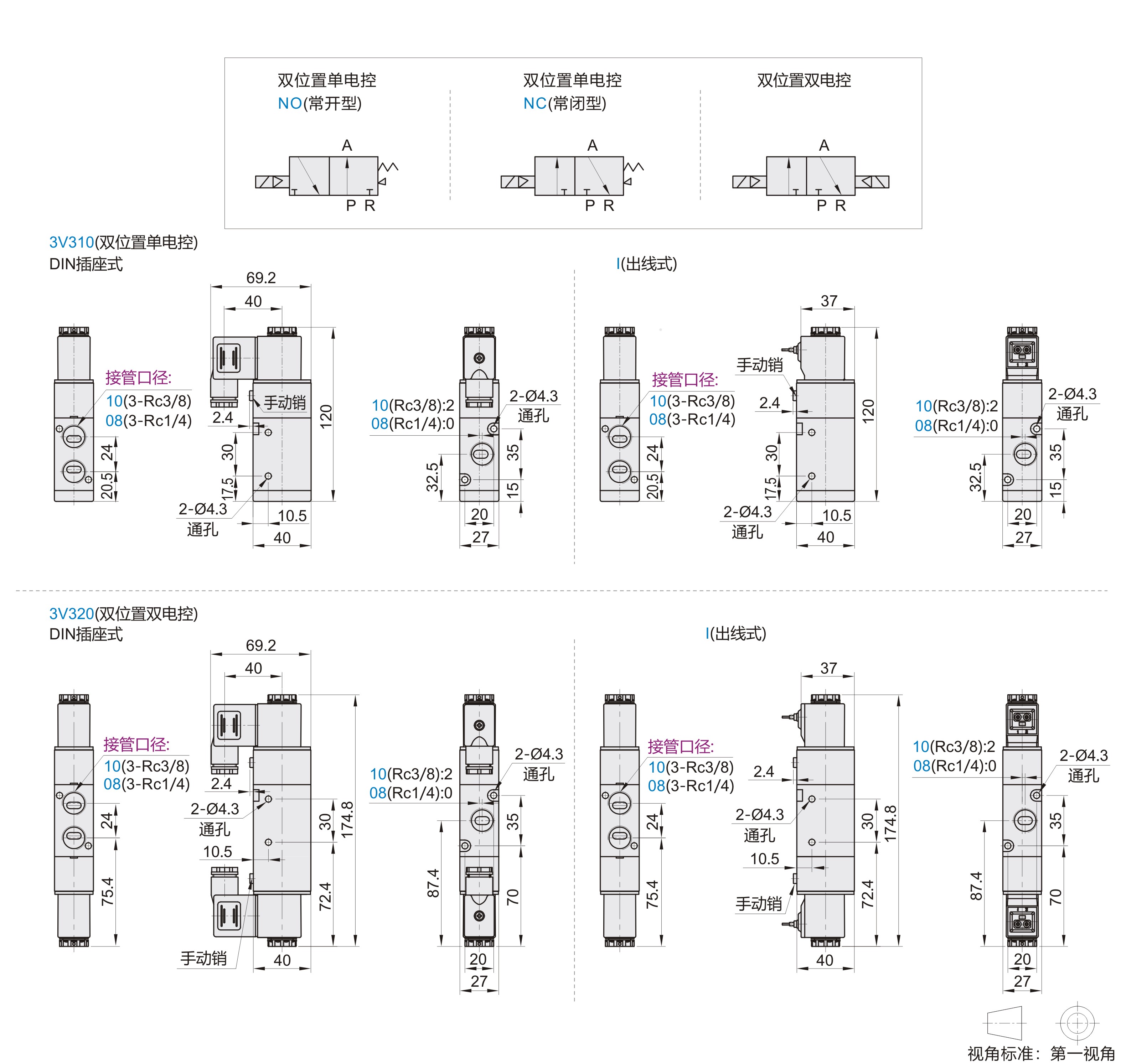

参数图
选型表
| 型号 | 接管口径 | 初始状态 |
电压 | 接线方式 |
||||||||||||||||||||||||||||||||||
| 代码 | 规格 | |||||||||||||||||||||||||||||||||||||
| WLE03 | 3V310（双位置单电控） | 08（ Rc1/4） | NC（常闭型） NO（常开型） |
A（AC220V） B（ DC24V） |
无指定(DIN插座式) I (出线式) |
|||||||||||||||||||||||||||||||||
| 3V320（双位置双电控） | 10（ Rc3/8） | — | ||||||||||||||||||||||||||||||||||||
规格
| 型号 | 3V310-08 | 3V320-08 | 3V310-10 | 3V320-10 | |||||||||||||||||||||||||||
| 工作介质 | 空气(经40μm以上滤网过滤) | ||||||||||||||||||||||||||||||
| 接管口径 | 进气=出气=Rc1/4 | 进气=出气=Rc3/8 | |||||||||||||||||||||||||||||
| 有效截面积 | 25.0mm²(Cv = 1.39) | 30.0mm²(Cv = 1.67) | |||||||||||||||||||||||||||||
| 位置数 | 二位三通 | ||||||||||||||||||||||||||||||
| 润滑 | 不需要 | ||||||||||||||||||||||||||||||
| 使用压力范围 | 0. 15 ~0.8 MPa(21 ~ 114psi) | ||||||||||||||||||||||||||||||
| 保证耐压力 | 1.5MPa(215psi) | ||||||||||||||||||||||||||||||
| 工作温度(℃) | -20 ~70 | ||||||||||||||||||||||||||||||
如有加油润滑 ，中途不可停止 ，建议润滑油为ISO VG32或同级用油。
性能参数
| 使用电压范围 | AC:±15% DC:±10% | ||||||||||||||||||
| 耗电量 | AC:3.5VA DC:3W | ||||||||||||||||||
| 保护等级 | IP65 ( DIN40050) | ||||||||||||||||||
| 耐热等级 | B级 | ||||||||||||||||||
| 励磁时间 | 0.05秒以下 | ||||||||||||||||||
| 最高动作频率 | 5次/秒 | ||||||||||||||||||
最高动作频率为空载状态。
-
