      图片仅供参考，请以已选的规格为准

        浮动接头  单件 外螺纹型 T尺寸指定型 简易连接型 S45C材质 镀硬铬 六角型

        条件筛选：

        种类筛选 浮动接头
        类型 简易连接型
        材质 S45C
        表面处理 镀硬铬
        结构类型 单件
        尺寸选择 T尺寸指定
        产品外形 六角型
        气缸侧连接方式 外螺纹

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 4 项未选择

          重置

          代码

          产品选型

          M

          螺距

          L

          T

          3~100
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 表面硬度
          国标 相当
          WHC11 外螺纹型 T尺寸指定型 45  S45C 镀硬铬 750HV~

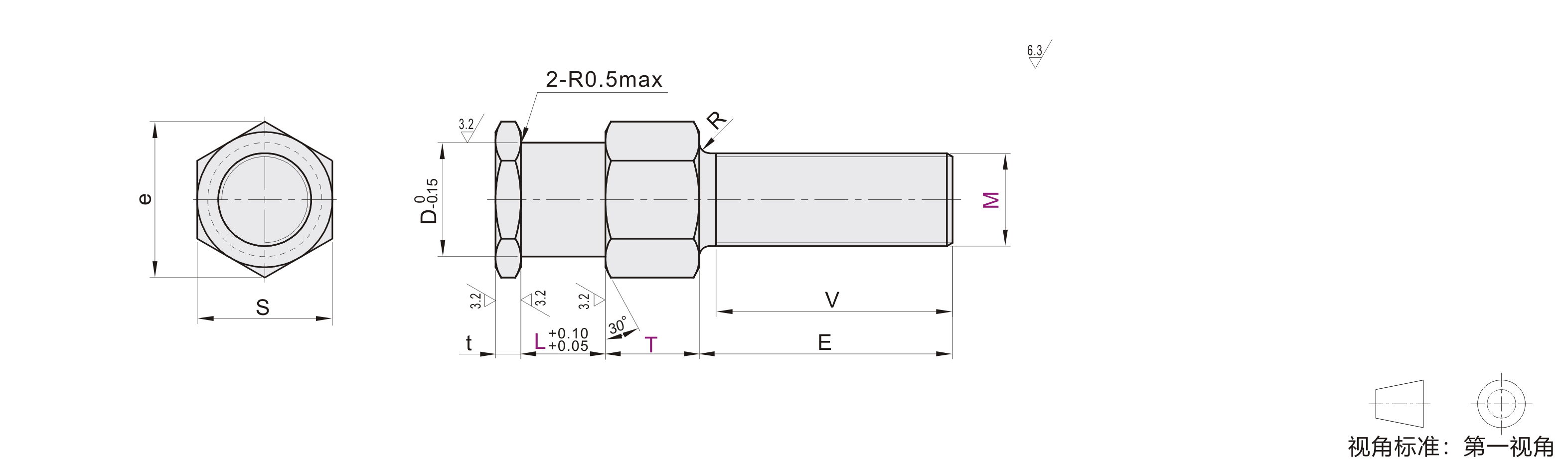

          参数图


          选型表

          型号
          		 螺距
          		                                    L
          		 T
          最小单位1          		 t
          		 D
          		 S
          		 e
          		 E
          		 V
          		 R
          代码 M
          WHC11 3  0.5      3   4  3~15 3 4 6 6.9 8  6  1
          4  0.7      3   4   5   6   8 3~20 11  9
          5  0.8      3   4   5   6   8   9   10 3~25 6 8 9.2 13  11
          6  1.0           4   5   6   8  4~30 7 10 11.5 19  17  1.5
          8  1.25                5   6   8               12 4~40 4 10 14 16.2 20  18
          10  1.5                     6   8   9   10   12 4~50 13 17 19.6 24  21  2
          12  1.5                     6   8        10      16 21 24 28  25
          14  1.5                          8        10   12 8~80 18 24 27 32  29
          16  2.0                                           12           20 21 26 30 40  37
          20  2.5                                                   15   20 10~100 5  25 30 34.6 50  46
          22  2.5                                            12   15   20 6  27 32 37 60  56  2.5
