      产品选型

      M

      螺距

      L

      图片仅供参考，请以已选的规格为准

        浮动接头 单件 分离内螺纹型 螺帽型 S45C材质 镀硬铬 六角型

        条件筛选：

        种类筛选 浮动接头
        类型 螺帽型
        材质 S45C
        表面处理 镀硬铬
        结构类型 单件
        产品外形 六角型
        气缸侧连接方式 内螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码                   类型                           材质         表面处理 表面硬度
          国标 相当
          WHD31 分离内螺纹型 垫圈型 45 S45C 镀硬铬 750HV~

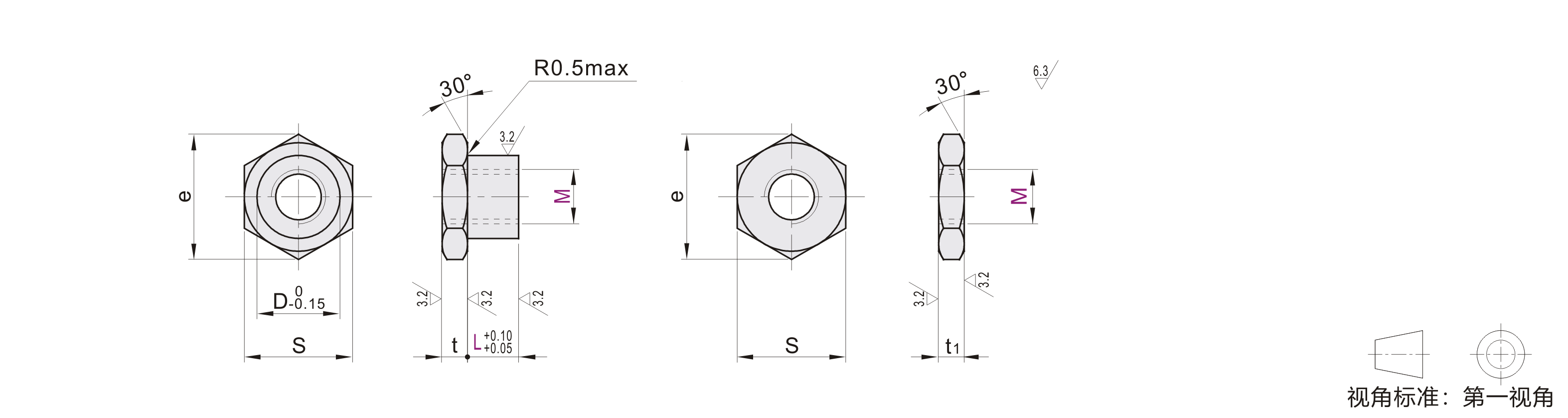

          参数图


          选型表

          型号                                     L                                    t D S e t1
          代码   M 螺距
          WHD31 3 0.5   2  3  4  5  6  4 6 8 9.2 3
          4 0.7   2  3  4  5  6  8   7 10 12
          5 0.8       3  4  5  6  8  9  10   8 12 14    4
          6 1.0       3  4  5  6  8  9  10  12   10 14 16
          8           4  5  6  8  9  10  12  13  15  16  13 17 20    5
          1.25           4  5  6  8  9  10  12  13  15  16
          10           4  5  6  8  9  10  12  13  15  16  19  20 5 16 21 24   6
          1.5           4  5  6  8  9  10  12  13  15  16  19  20
          12 1.25               5  6  8  9  10  12  13  15  16  19  20 18 23 27
          1.5               5  6  8  9  10  12  13  15  16  19  20
          14               5  6  8  9  10  12  13  15  16  19  20 21 26 30
          18                       8  9  10  12  13  15  16  19  20  6  25 30 35
          22                                     12        15               20
