代码
参数选型
产品外形
材质
气缸侧连接方式
表面处理
产品选型
M
图片仅供参考，请以已选的规格为准
浮动接头单件 内螺纹型 外螺纹型 一体型 内螺纹型 圆法兰型 对边法兰型
条件筛选：
种类筛选 浮动接头
类型 一体型
结构类型 单件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面硬度 | 表面处理 | 弹簧材质 | ||
| 国标 | 相当 | ||||||
| WHE01 | 内螺纹型 | 圆法兰型 | 45 | S45C | 43～48HRC | 发黑 | 弹簧钢 |
| WHE02 | 750HV~ | 镀硬铬 | 不锈钢弹簧钢 | ||||
| WHE03 | 9Cr18Mo | SUS440C | 43～48HRC | — | |||
| WHE11 | 对边法兰型 | 45 | S45C | 43～48HRC | 发黑 | 弹簧钢 | |
| WHE12 | 750HV~ | 镀硬铬 | 不锈钢弹簧钢 | ||||
| WHE13 | 9Cr18Mo | SUS440C | 43～48HRC | — | |||
| WHE21 | 外螺纹型 | 圆法兰型 | 45 | S45C | 43～48HRC | 发黑 | 弹簧钢 |
| WHE22 | 750HV~ | 镀硬铬 | 不锈钢弹簧钢 | ||||
| WHE23 | 9Cr18Mo | SUS440C | 43～48HRC | — | |||
| WHE31 | 对边法兰型 | 45 | S45C | 43～48HRC | 发黑 | 弹簧钢 | |
| WHE32 | 750HV~ | 镀硬铬 | 不锈钢弹簧钢 | ||||
| WHE33 | 9Cr18Mo | SUS440C | 43～48HRC | — | |||
请在螺纹孔深度范围内拧入螺栓。否则，将导致动作不良 单方向持续施加负载，可能会造成难以吸收偏心。

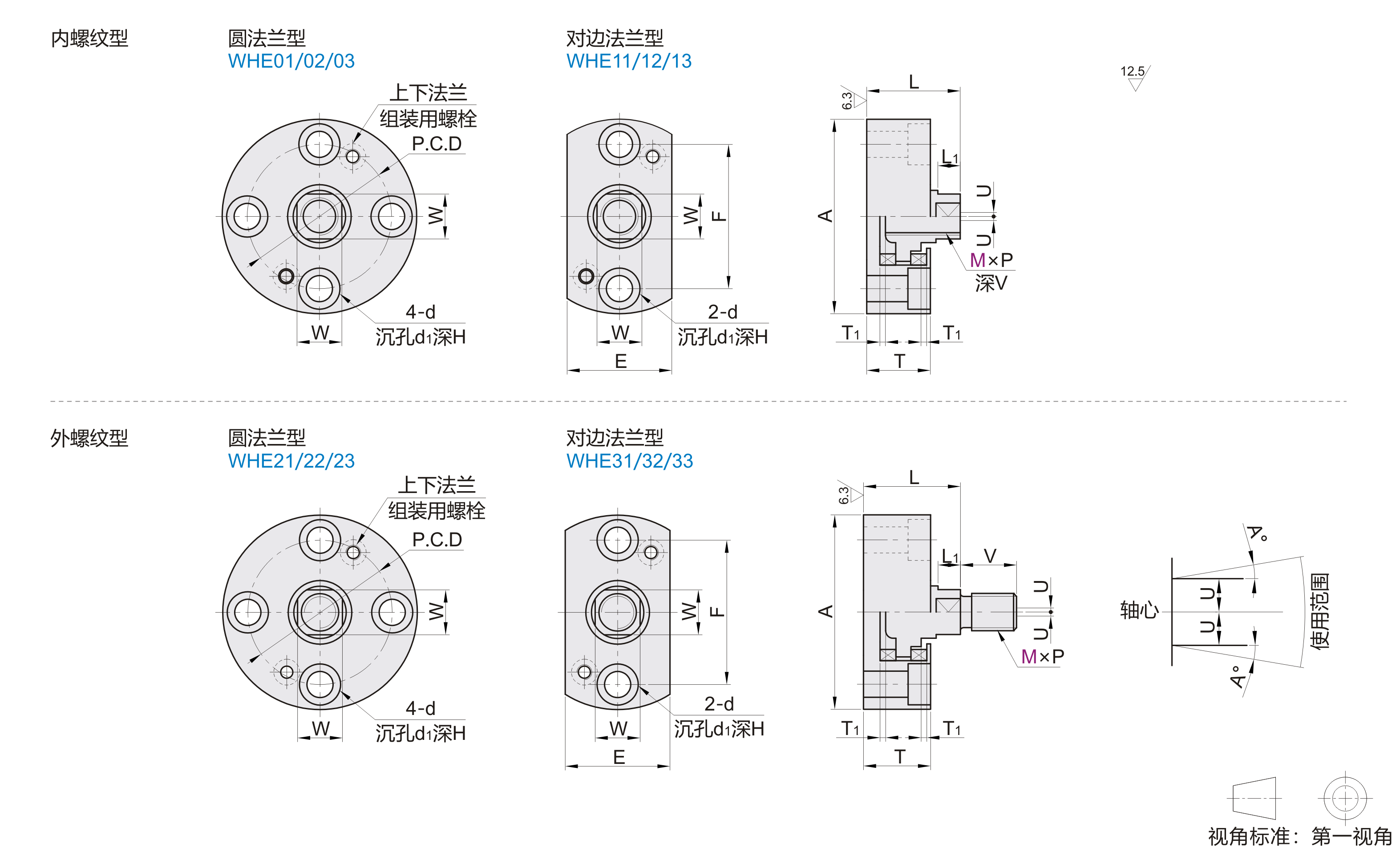

参数图
WHE01-13
| 型号 |
螺距 P |
V |
W |
L1 |
A |
L |
T |
P.C.D |
d |
d1 |
H |
E |
F |
容许 偏心量U |
容许 偏角度A° |
T1 |
最大 负载N |
重量g |
||
| 代码 | M | 圆法兰型 | 对边法兰型 | |||||||||||||||||
| 圆法兰型 WHE01 WHE02 WHE03 对边法兰型 WHE11 WHE12 WHE13 |
3 | 0.5 | 11 | 7 | 3.2 | 39 | 14 | 10 | 28.6 | 4.5 | 8 | 5 | 21 | 28.6 | 0.5 | 3 | 0.45 | 28 | 78 | 51 |
| 4 | 0.7 | 80 | 77 | 50 | ||||||||||||||||
| 5 | 0.8 | 1.25 | 4.2 | 44 | 16 | 10.5 | 32.1 | 6 | 9.5 | 5.5 | 23 | 32.1 | 4 | 0.65 | 200 | 106 | 69 | |||
| 6 | 1.0 | 105 | 68 | |||||||||||||||||
| 8 | 1.25 | 16 | 10 | 5.2 | 50 | 20 | 13 | 36.6 | 7 | 11 | 6 | 26 | 36.6 | 5 | 0.95 | 800 | 166 | 109 | ||
| 10 | 20 | 12 | 6.2 | 52 | 25 | 17 | 38.6 | 28 | 38.6 | 1.1 | 236 | 157 | ||||||||
| 12 | 23 | 17 | 7.2 | 66 | 28 | 19.5 | 49.6 | 9 | 14 | 8 | 36 | 49.6 | 1 | 1.4 | 4400 | 411 | 274 | |||
| 14 | 1.5 | 402 | 269 | |||||||||||||||||
| 16 | 30 | 22 | 9.2 | 70 | 35 | 24.5 | 53.6 | 40 | 53.6 | 1.5 | 6400 | 553 | 372 | |||||||
| 18 | 538 | 363 | ||||||||||||||||||
| 20 | 38 | 27 | 10.2 | 88 | 45 | 31.5 | 68.1 | 12 | 18 | 10 | 51 | 68.1 | 1.5 | 1.9 | 8800 | 1078 | 735 | |||
| 22 | 1058 | 715 | ||||||||||||||||||
WHE21~33
| 型号 |
螺距 P |
V |
W |
L1 |
A |
L |
T |
P.C.D |
d |
d1 |
H |
E |
F |
容许 偏心量U |
容许 偏角度A° |
T1 |
最大 负载N |
重量g |
||
| 代码 | M | 圆法兰型 | 对边法兰型 | |||||||||||||||||
| 圆法兰型 WHE21 WHE22 WHE23 对边法兰型 WHE31 WHE32 WHE33 |
5 | 0.8 | 10 | 7 | 4.2 | 44 | 16 | 10.5 | 32.1 | 6 | 9.5 | 5.5 | 23 | 32.1 | 0.5 | 4 | 0.65 | 200 | 103 | 67 |
| 6 | 1.0 | 12 | 105 | 69 | ||||||||||||||||
| 8 | 1.25 | 15 | 10 | 5.2 | 50 | 20 | 13 | 36.6 | 7 | 11 | 6 | 26 | 36.6 | 5 | 0.95 | 800 | 173 | 113 | ||
| 10 | 1.5 | 12 | 6.2 | 52 | 25 | 17 | 38.6 | 28 | 38.6 | 1.1 | 246 | 163 | ||||||||
| 12 | 1.75 | 18 | 17 | 7.2 | 66 | 28 | 19.5 | 49.6 | 9 | 14 | 8 | 36 | 49.6 | 1 | 1.4 | 4400 | 445 | 298 | ||
| 16 | 2.0 | 20 | 22 | 9.2 | 70 | 35 | 24.5 | 53.6 | 40 | 53.6 | 1.5 | 6400 | 653 | 457 | ||||||
| 20 | 2.5 | 25 | 27 | 10.2 | 88 | 45 | 31.5 | 68.1 | 12 | 18 | 10 | 51 | 68.1 | 1.5 | 1.9 | 8800 | 1304 | 928 | ||
-
