浮动接头 组件 安装法兰 气缸连接件 挡块 低硬度型 低硬度薄型 方法兰型 内螺纹型 倒角型
条件筛选：
种类筛选 浮动接头
结构类型 组件
产品外形 方法兰
气缸侧连接方式 内螺纹
气缸连接件头部形状 倒角形
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
安装法兰 |
气缸连接件 |
|||||
| 材质 |
表面处理 |
材质 |
硬度 |
表面处理 |
||||
| 国标 | 相当 | 国标 | 相当 | |||||
| WHK01 | 低硬度型 | 45 | S45C | 发黑 | 45 | S45C | 28~33HRC | 发黑 |
| WHK02 | 无电解镀镍 | 无电解镀镍 | ||||||
| WHK06 | 0Cr18Ni9 | SUS304 | — | 0Cr18Ni9 | SUS304 | — | — | |
| WHK21 | 低度薄型 | 45 | S45C | 发黑 | 45 | S45C | 28~33HRC | 发黑 |
| WHK26 | 0Cr18Ni9 | SUS304 | — | 0Cr18Ni9 | SUS304 | — | — | |
由于是低硬度型，请在低负载、低速度时使用。

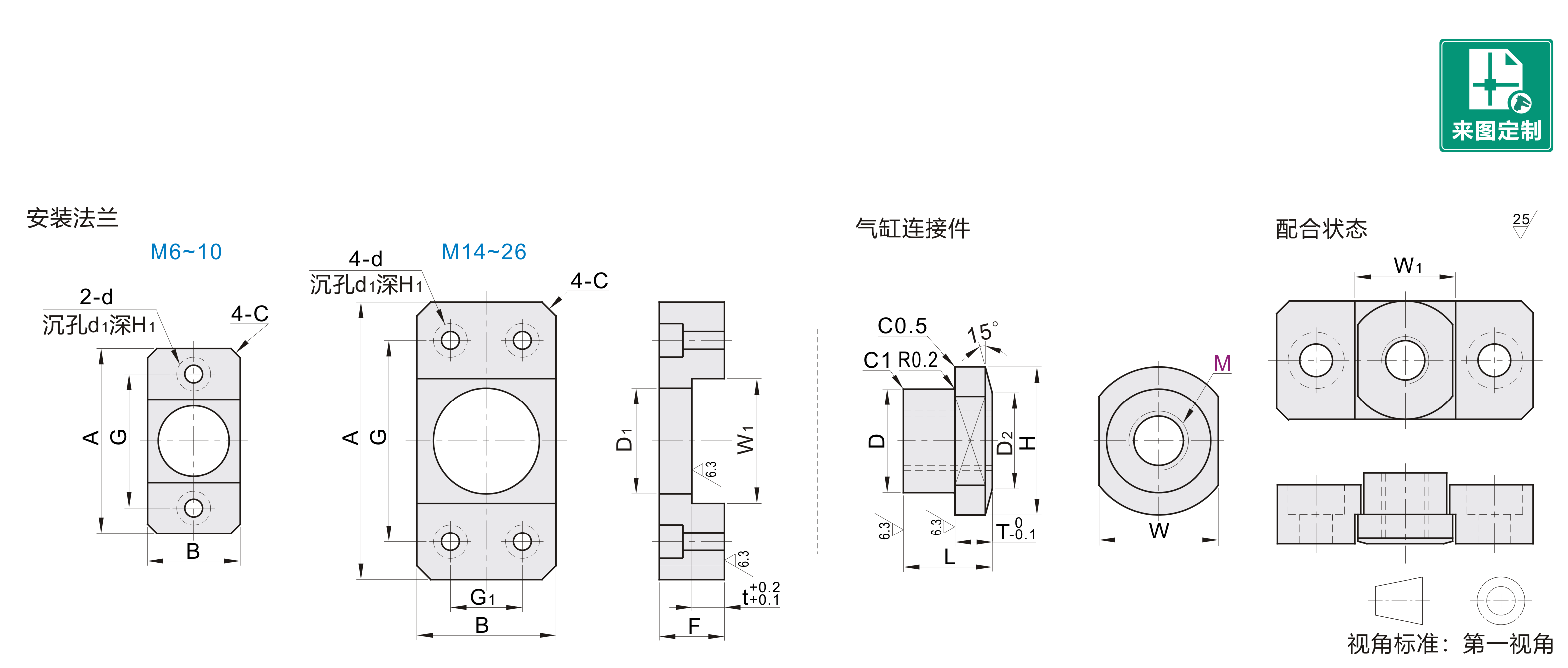

参数图
WHK01~06
| 型号 |
安装法兰 |
气缸连接件 |
||||||||||||||||||
| 代码 | M | A | G | B | G1 | W1 | D1 | t | F | d | d1 | H1 | C | M×螺距 | L | D | D2 | H | T | W |
| WHK01 WHK02 WHK06 |
6 | 38 | 26 | 16 | — | 14 | 13 | 4 | 8 | 4.5 | 8 | 4 | 2 | 6 ×1 .0 | 10 | 12 | 11 | 16 | 4 | 13 |
| 8 | 43 | 30 | 20 | 17 | 15 | 5 | 10 | 5.5 | 9.5 | 5 | 8 ×1 .25 | 12 | 14 | 13 | 20 | 5 | 16 | |||
| 10 | 50 | 35 | 24 | 21 | 19 | 7 | 14 | 7 | 11 | 6 | 3 | 10 ×1.25 | 16 | 18 | 15 | 24 | 7 | 20 | ||
| 14 | 60 | 45 | 32 | 16 | 27 | 25 | 8 | 16 | 14×1 .5 | 18 | 24 | 20 | 32 | 8 | 26 | |||||
| 18 | 75 | 55 | 38 | 20 | 34.5 | 31.5 | 9 | 18 | 10 | 14 | 8 | 18 ×1 .5 | 20 | 30 | 26 | 38 | 9 | 33 | ||
| 22 | 90 | 65 | 48 | 25 | 42 | 37 | 11 | 22 | 12 | 17.5 | 10 | 4 | 22×1 .5 | 24 | 35 | 30 | 48 | 11 | 40 | |
| 26 | 100 | 75 | 54 | 30 | 47 | 42 | 13 | 26 | 26 ×1 .5 | 28 | 40 | 32 | 54 | 13 | 45 | |||||

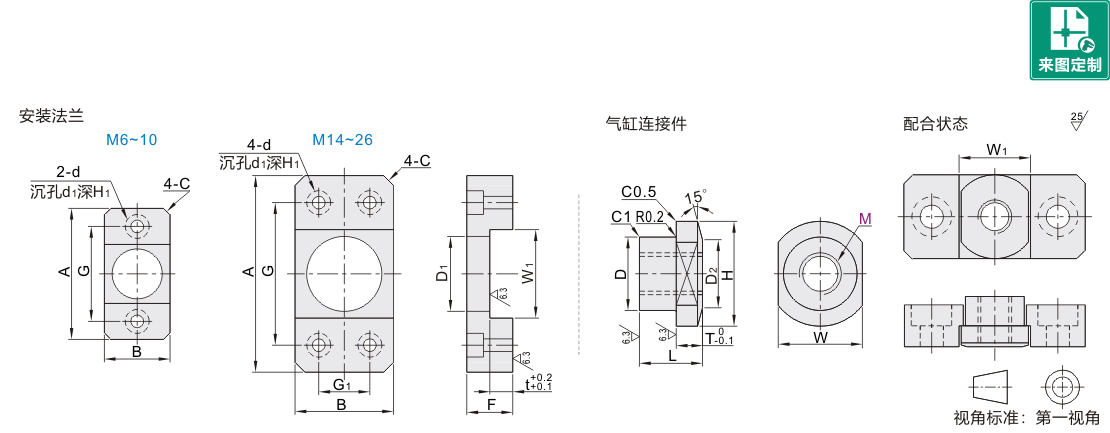

WHK21~26
| 型号 |
安装法兰 |
气缸连接件 |
||||||||||||||||||
| 代码 | M | A | G | B | G1 | W1 | D1 | t | F | d | d1 | H1 | C | M×螺距 | L | D | D2 | H | T | W |
| WHK21 WHK26 |
10 | 50 | 35 | 24 | — | 21 | 19 | 3.5 | 7 | 7 | 11 | 4 | 3 | 10 ×1.25 | 8 | 18 | 15 | 24 | 3.5 | 20 |
| 14 | 60 | 45 | 32 | 16 | 27 | 25 | 4 | 8 | 14×1.5 | 9 | 24 | 20 | 32 | 4 | 26 | |||||
| 18 | 75 | 55 | 38 | 20 | 34.5 | 31.5 | 4.5 | 9 | 10 | 14 | 5 | 18 ×1.5 | 10 | 30 | 26 | 38 | 4.5 | 33 | ||
-
