      产品外形

      气缸侧连接方式

      种类筛选

      结构类型

      产品选型

      M

      图片仅供参考，请以已选的规格为准

        浮动接头 单件 组件 安装法兰 滑动型 气缸连接件 外螺纹型 内螺纹型 对边法兰型 S45C材质

        条件筛选：

        类型 滑动型
        材质 S45C
        表面处理 发黑

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 主体材质
          		          表面硬度
          		 表面处理
          国标 相当
          WHM01 组件     — 内螺纹型 45 S45C 部45～50HRC
          表面高频淬火          		 发黑
          WHM02 外螺纹型
          WHM11 单件 气缸连接件
          WHM12 安装法兰 — 40～45HRC


          特点：
          ● 通过自由调整安装间距，可以调整容许偏心量。
          ● 通过滑移就可以装入、取出，可用于需要经常维护的场合。

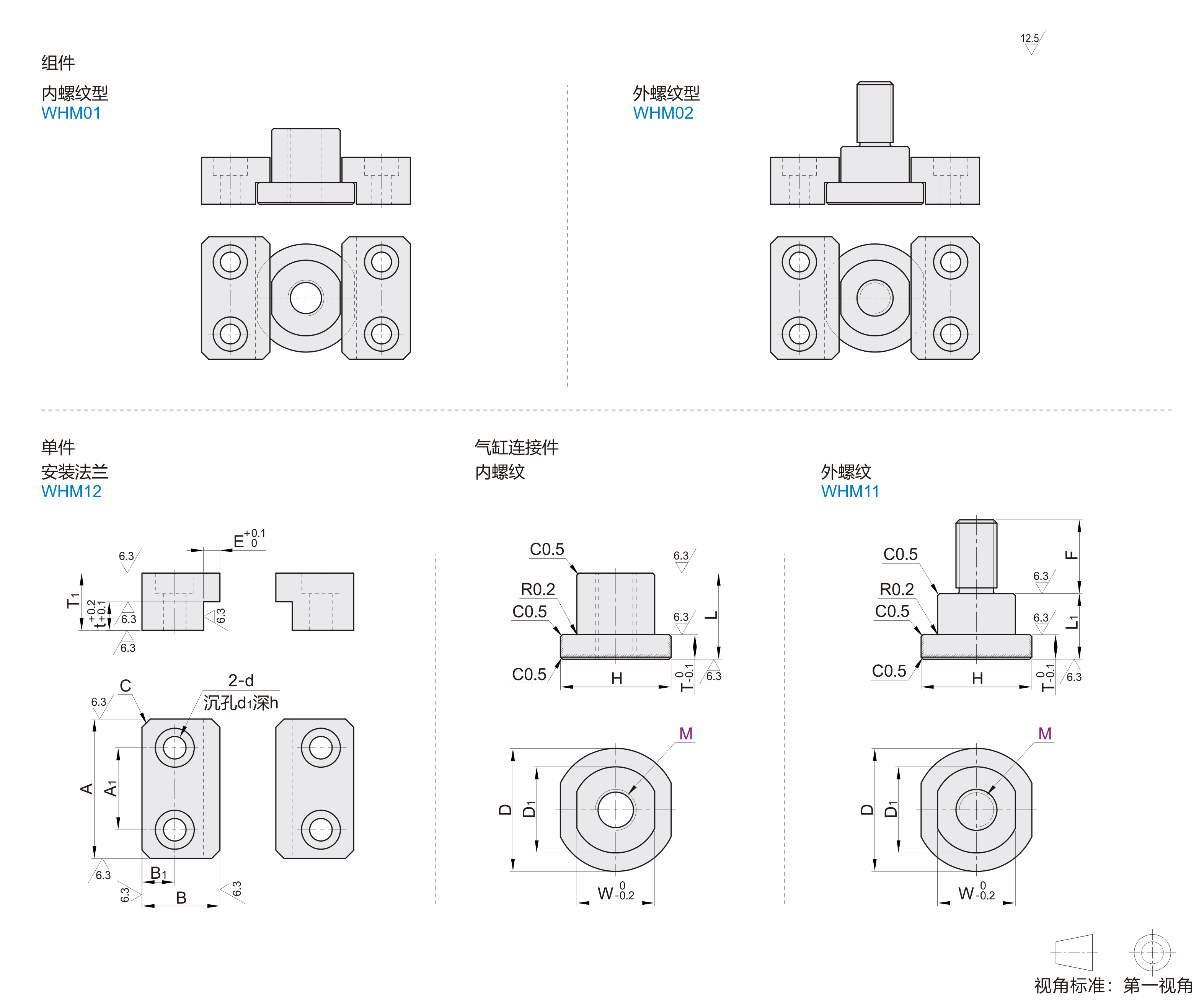

          参数图


          选型表

                          型号                 气缸连接件 安装法兰
          内螺纹 外螺纹 D D1 H T W A A1 B B1 E t
          		 T1 d d1 h C
          代码 M M×螺距 L M×螺距 L1 F
          组件
          内螺纹型
          WHM01
          外螺纹型
          WHM02
          单件
          气缸连接件
          WHM11
          安装法兰
          WHM12          		 6  M6×1.0 14  M6×1.0 11  13  20 14 18 4 12 22 12 14 6 3    4 8  4.5 7.8 4.5 2
          8  M8×1.25 17  M8×1.25 14  15  23 16 20 5 14 25 14 5 11
          10  M10×1.25 21  M10×1.5 16  18  30 21 27 6 19 34 20 19 8 4 6 13 5.5 9.3  5
          14  M14×1.5 25 — — — 38 27 34 7 24 42 26 22 9 5 7 15 6.5 10.8  6.5 3
          16     — — M16×2.0 19  30
          18  M18×1.5 28  — — — 45 32 40 8 30 48 30 25 10 5 8 15 10 13.8 8
              20  — — M20×2.5 20  32
           22  M22×1.5 33  M22×2.5 23  35  56  40 50 10 36 60 38 28 11 7  10  18
