        浮动接头 单件  安装法兰 标准型 紧凑型 圆法兰型 圆法兰分离型 对边法兰型

        条件筛选：

        种类筛选 浮动接头用安装法兰
        结构类型 单件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码                   类型                   材质 硬度 表面处理
        国标 相当
        WHP01 标准型 圆法兰型 45  S45C 45~55HRC 发黑
        WHP02 9Cr18Mo SUS440C 一
        WHP11 圆法兰分离型 45  S45C 发黑
        WHP12 9Cr18Mo SUS440C 一
        WHP21 对边法兰型 45  S45C 发黑
        WHP22 9Cr18Mo SUS440C 一
        WHP50 紧凑型 圆法兰型 45  S45C 发黑
        WHP51 9Cr18Mo SUS440C 一
        WHP60 圆法兰分离型 45  S45C 发黑
        WHP61 9Cr18Mo SUS440C 一
        WHP71 对边法兰型 45  S45C 发黑
        WHP72 9Cr18Mo SUS440C 一


        SUS440C淬火件可能因淬火而变色。

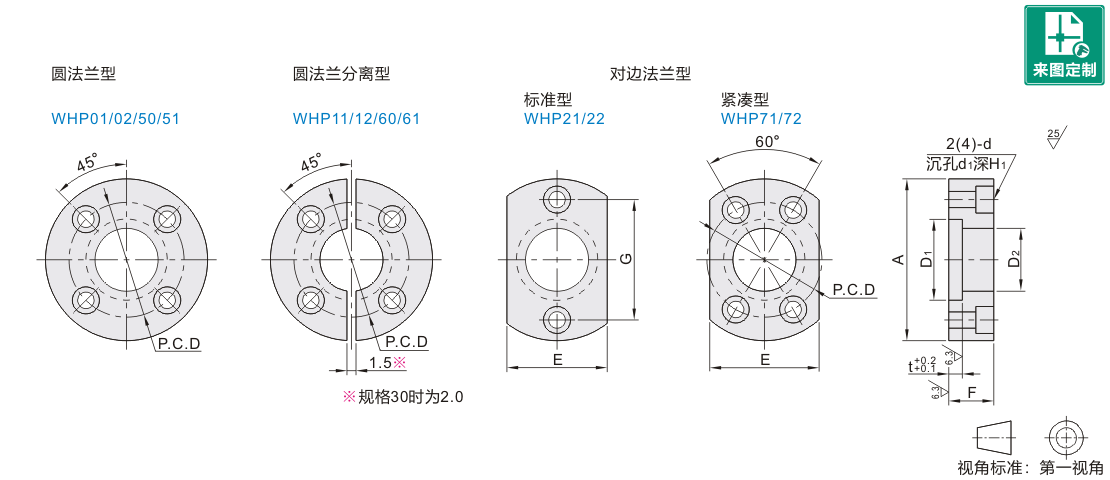

        参数图


        WHP01~22

        型号
        		 安装法兰
        代码 规格 A D1 D2 t F P.C.D d d1 H1 E G
        圆法兰型
        WHP01
        WHP02
        圆法兰分离型
        WHP11
        WHP12
        对边法兰型
        WHP21
        WHP22        		 0304 42 18 13 5 10 30 4.5 8 5 24 30
        0506 48 20 15 6 12 34 6 9.5 5.5 28 34
        08 51 24 17 8 16 37 7 11 6 30 37
        10 54 28 21 40 32 40
        1214 70 36 27 10 20 52 10 14 8 42 52
        1618 90 46 35 12 24 68 12 17.5 10 54 68
        2022 106 56 44 15 30 80 14 20 12 66 80
        24 116 66 53 16 32 86 78 86
        26
        30 134  74 59 18 40 104 18 26 18 80 104


        WHG01、WHG06、WHG11M36安装法兰与WHP01、WHP11、WHP21的相同。      SUS440C淬火件可能因淬火而变色。

        WHP50~72

        型号
        		 安装法兰
        代码 规格 A D1 D2 t F P.C.D d d1 H1 E
        圆法兰型
        WHP50
        WHP51
        圆法兰分离型
        WHP60
        WHP61
        对边法兰型
        WHP71
        WHP72        		 0506 34 17 13 5 11 24 4.5   8 5 22
        0810 40 23 17 30 25
        1214 52 32 24 5.5 12 40 6 9.5 5.5 34
        1618 62 39 31 8 16 48 7 11 6 41
        2022 74 46 36 10 20 58 10 14 8 48
        2426 80 52 42 12 24 64 54
        30 90 62 52 16 32 74 64


        紧凌型是气缸专用的浮动接头。      SUS440C淬火件可能因淬火而变色。
