        浮动接头 单件 内螺纹型 紧凑型 尺寸固定型 头部球面型

        条件筛选：

        种类筛选 浮动接头用气缸连接件
        类型 紧凑型
        结构类型 单件
        尺寸选择 尺寸固定
        气缸侧连接方式 内螺纹
        气缸连接件头部形状 球面形

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码                            类型                            材质 硬度 表面处理
          国标 相当
          WHR31 内螺纹型 紧凑型 尺寸固定型 45  S45C  部
          45~50HRC
          表面高频淬火          		 发黑
          WHR32 9Cr18Mo SUS440C 一


          紧凑型是气缸专用的浮动接头。      SUS440C淬火件可能因淬火而变色。

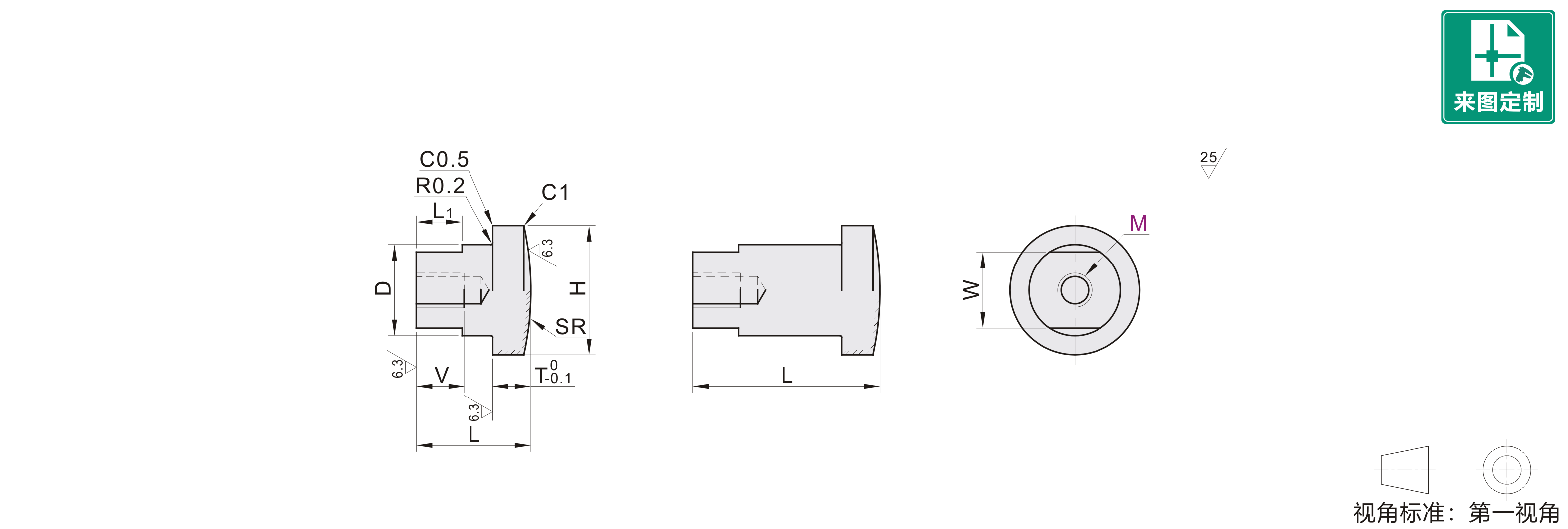

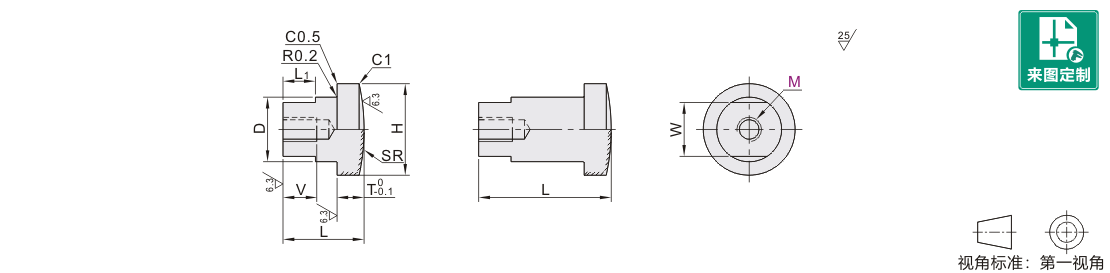

          参数图


          选型表

          型号
          		 L
          		 气缸连接件
          代码 M M×螺距 V D H T W L1 SR
          WHR31
          WHR32          		 5  17 5×0.8 10 12 16 5 10 6 50
          6  20 6 ×1 .0 12
          8  23 8 ×1 .25 14 16 22 13 8 60
          10  25 10 ×1 .25 15
          12  29 12×1 .25 18 22 30 5.5 19 10 100
          14  33 14×1 .5 21
          16  37 16 ×1 .5 24 28 36 8 21 12
          18  41 18 ×1 .5 27
          20  46 20 ×1 .5 30 32 42 10 26 15 200
          22  50 22×1 .5 33
          24  55 24×1 .5 36 38 48 12 32 16
          26  60 26 ×1 .5 39
          30  65 30×1 .5 43 48 58 16 36 18 250


          紧凑型是气缸专用的浮动接头。      SUS440C淬火件可能因淬火而变色。
