        薄型气缸用耳轴板 固定型 指定型 螺孔型 通孔型 双耳型 尺寸固定型  S45C材质

        条件筛选：

        种类筛选 薄型气缸用耳轴板
        材质 S45C
        表面处理 发黑
        产品外形 双耳型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 8 项未选择

        代码

        参数选型

        安装孔类型

        尺寸选择

        产品选型

        规格

        S

        19~70
        /1

        W

        8~19
        /1

        M

        N

        技术图档

        3D预览

        材质图

        参数图

        材质图

        薄型气缸用耳轴板

        代码 类型 材质 表面处理
        国标 相当
        WIB21 固定型 螺孔型 45  S45C 发黑
        WIB26 通孔型
        WIB31 指定型 螺孔型
        WIB36 通孔型

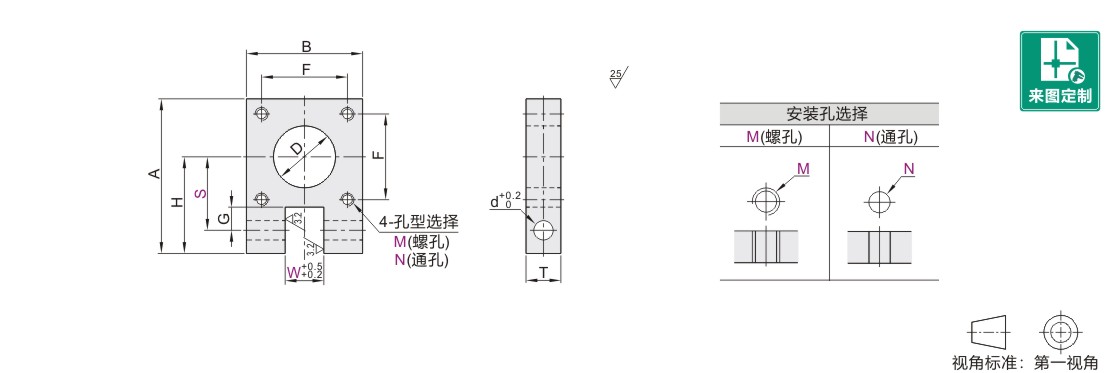

        参数图



        选型表

        型号 S W 安装孔选择 D A H B F G T d 适用气缸
        内径
        代码 规格 固定型 指定型
        最小单位1        		 固定型 指定型
        最小单位1        		 M
        (粗牙螺纹)        		 N
        (通孔)        		 固定型 指定型 固定型 指定型
        固定型
        WIB21
        WIB26
        指定型
        WIB31
        WIB36        		 12  19  19~29 10  8~10 M3 — 16  40  H+15 25  S+6 30  15.5  6  9  5  Ø12
        16  21  21~31 21  42  27  20  Ø16
        20  27  27~37 12  10~12 M5 6.5 25  52  H+18 34  S+7 38  25.5  8 12  6  Ø20
        25  29  29~39 28  57  H+21 36  44  28  Ø25
        32  35  35~45 16  10~16 32  66  H+23 43  S+8 50  34   12  16  8  Ø32
        40  40  40~50 42  75  H+26 49  S+9 55  40   14  10  Ø40
        50  50  50~60 19  12~19 M6 9 54  95  H+33 62  S+12 65  50  17  19  12  Ø50
        63  60  60~70 M8 — 62  111  H+39 72  80  60   20  Ø63
