        固定座   顶部安装型 底部安装型 台阶型 经济型 尺寸指定型 通孔型  S45C材质 镀硬铬

        条件筛选：

        材质 S45C
        表面处理 镀硬铬
        尺寸选择 尺寸指定型
        产品外形 台阶型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 5 项未选择

          代码

          参数选型

          安装孔类型

          种类筛选

          产品选型

          D

          h

          7~41
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面硬度 表面处理
          国标 相当
          WIF56 顶部安装型 台阶型 尺寸指定型 45  S45C 750HV~ 镀硬铬
          WIF66 经济型
          WIF76 底部安装型 台阶型
          WIF81 经济型

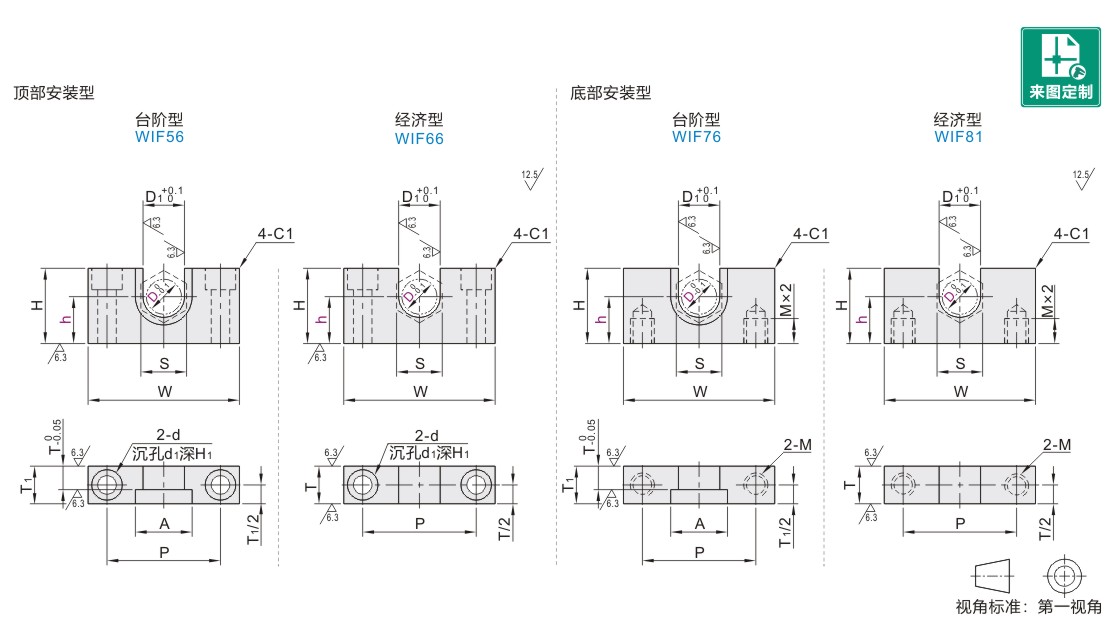

          参数图



          WIF51~56

          型号 h
          最小单位1          		 H S D1 A T T1 W P d d1 H1 M
          代码 D
          顶部安装型
          WIF56
          底部安装型
          WIF76※          		 4 7~16 h+4 6 4.5 9 4 8 30 20 3.5 6.5 3.5 3
          6 9~20 h+5 8 6.5 12 10 34 24 4.5 8 4.5 4
          7 10~24 h+6 10 8 14 10 36 26
          8 12~23 h+7 12 9 17 6 12 42 30 5.5 9.5 5.5 5
          10 13~27 h+8 14 11 19 12 44 32
          13 15~30 h+10 17 14 23 8 13 52 38 6.6 11 6.5 6
          16 19~33 h+12 21 18 28 13 56 42
          18 21~36 h+14 23 20 31 12 17 66 48 9 14 9 8
          21 22~35 h+15 26 23 34 17 70 52
          25 23~41 h+19 30 27 38 15 21 84 62 11 17 11 10
          27 32 29 40 20 27



          ※ WIF76无D27规格。



          WIF66~81

          型号 h
          最小单位1          		 H S D1 T W P d d1 H1 M
          代码 D
          顶部安装型
          WIF66
          底部安装型
          WIF81          		 7 10~24 h+6 10 8 8 0
          -0.15          		 36 26 4.5 — — 4
          8 12~23 h+7 12 9 10 42 30 5.5 — — 5
          10 13~27 h+8 14 11 12 0
          -0.18          		 44 32 9.5 5.5
          13 15~30 h+10 17 14 13 52 38 6.6 11 6.5 6
          16 19~33 h+12 21 18 15 0
          -0.22          		 56 42
          18 21~36 h+14 23 20 16 66 48 9 14 9 8
          21 22~35 h+15 26 23 19 70 52
          25 23~41 h+19 30 27 20 84 62 11 17 11 10



          经济型的D7与D8不带沉孔。
