气缸安装座 单件 L型 标准型 加宽型 螺母安装 法兰安装
条件筛选：
种类筛选 气缸安装座
结构类型 单件
产品外形 L型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 气缸安装形式 | 材质 | 表面处理 | ||
| 国标 | 相当 | |||||
| WIG01 | L型 | 标准型 | 螺母安装 | 45 | S45C | 发黑 |
| WIG02 | 镀硬铬 | |||||
| WIG03 | 0Cr18Ni9 | SUS304 | — | |||
| WIG11 | 法兰安装 | 45 | S45C | 发黑 | ||
| WIG12 | 镀硬铬 | |||||
| WIG13 | 0Cr18Ni9 | SUS304 | — | |||
| WIG04 | 加宽型 | 螺母安装 | 45 | S45C | 发黑 | |
| WIG05 | 镀硬铬 | |||||
| WIG06 | 0Cr18Ni9 | SUS304 | — | |||
| WIG14 | 法兰安装 | 45 | S45C | 发黑 | ||
| WIG15 | 镀硬铬 | |||||
| WIG16 | 0Cr18Ni9 | SUS304 | — | |||

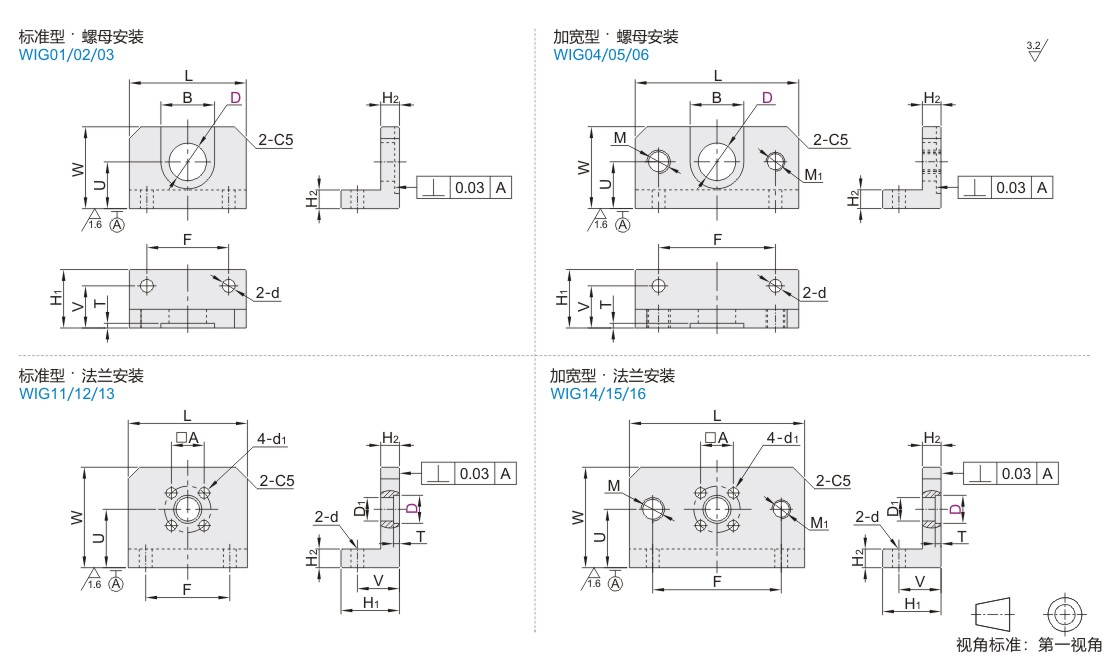

参数图
WIG01~06
| 型号 |
D |
L |
W |
H1 |
H2 |
F |
T |
U |
V |
B |
d |
M |
M1 | ||
| 代码 | 适用气缸缸径 | ||||||||||||||
| 标准型 WIG01 WIG02 WIG03 |
8 | 12 | +0.2 +0.1 |
39 | 31 | 25 | 8 | 24 | 2 | 16 | 18 | 19 | 5.5 | — | — |
| 10 | |||||||||||||||
| 12 | 16 | 43 | 35 | 28 | 20 | 23 | |||||||||
| 16 | |||||||||||||||
| 20 | 20 | 51 | 43 | 36 | 25 | 31 | |||||||||
| 22 | 45 | ||||||||||||||
| 25 | |||||||||||||||
| 26 | 56 | 48 | 34 | 28 | 36 | 6.5 | |||||||||
| 加宽型 WIG04 WIG05 WIG06 |
8 | 12 | 56 | 31 | 41 | 16 | 19 | 5.5 | M8×1.0 | M6 | |||||
| 10 | |||||||||||||||
| 12 | 16 | 70 | 35 | 50 | 20 | 23 | M10×1.0 | M8 | |||||||
| 16 | |||||||||||||||
| 20 | 20 | 75 | 43 | 55 | 25 | 31 | |||||||||
| 22 | 45 | ||||||||||||||
| 25 | |||||||||||||||
| 26 | 86 | 48 | 63 | 28 | 36 | 6.5 | M12×1.0 | ||||||||
WIG11~16
| 型号 | D | D1 | L | W | H1 | H2 | F | T | U | V | d | d1 | A | M | M1 | ||
| 代码 | 适用气缸缸径 | ||||||||||||||||
| 标准型 WIG11 WIG12 WIG13 |
20 | 12 | +0.2 +0.1 |
10 | 51 | 43 | 25 | 8 | 36 | 2.5 | 25 | 18 | 5.5 | 4.5 | 14 | — | — |
| 25 | 14 | 12 | 45 | 5.5 | 16.5 | — | — | ||||||||||
| 加宽型 WIG14 WIG15 WIG16 |
20 | 12 | 10 | 75 | 43 | 55 | 4.5 | 14 | M10×1.0 | M8 | |||||||
| 25 | 14 | 12 | 45 | 5.5 | 16.5 | ||||||||||||

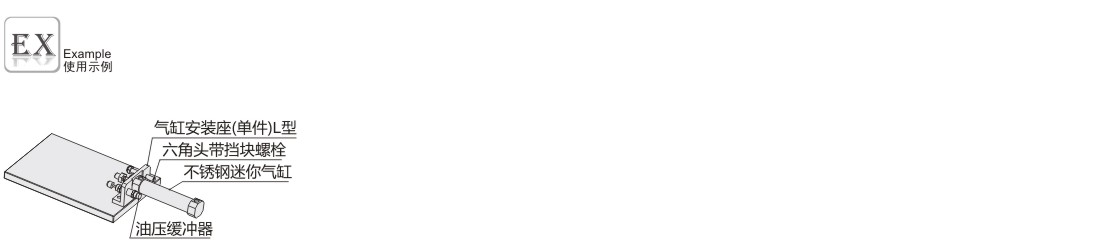

使用示例
加宽型的气缸安装孔两侧配有螺孔，可用于安装油压缓冲器和定位螺钉。
-
