      产品选型

      适用气缸缸径

      D

      图片仅供参考，请以已选的规格为准

        气缸安装座 单件  直板型 标准型 加宽型 螺母安装 法兰安装

        条件筛选：

        种类筛选 气缸安装座
        结构类型 单件
        产品外形 直板型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 气缸安装形式 材质 表面处理
          国标 相当
          WIG41 直板型 标准型 螺母安装 45  S45C 发黑
          WIG42 镀硬铬
          WIG43 0Cr18Ni9 SUS304 —
          WIG51 法兰安装 45  S45C 发黑
          WIG52 镀硬铬
          WIG53 0Cr18Ni9 SUS304 —
          WIG44 加宽型 螺母安装 45  S45C 发黑
          WIG45 镀硬铬
          WIG46 0Cr18Ni9 SUS304 —
          WIG54 法兰安装 45  S45C 发黑
          WIG55 镀硬铬
          WIG56 0Cr18Ni9 SUS304 —

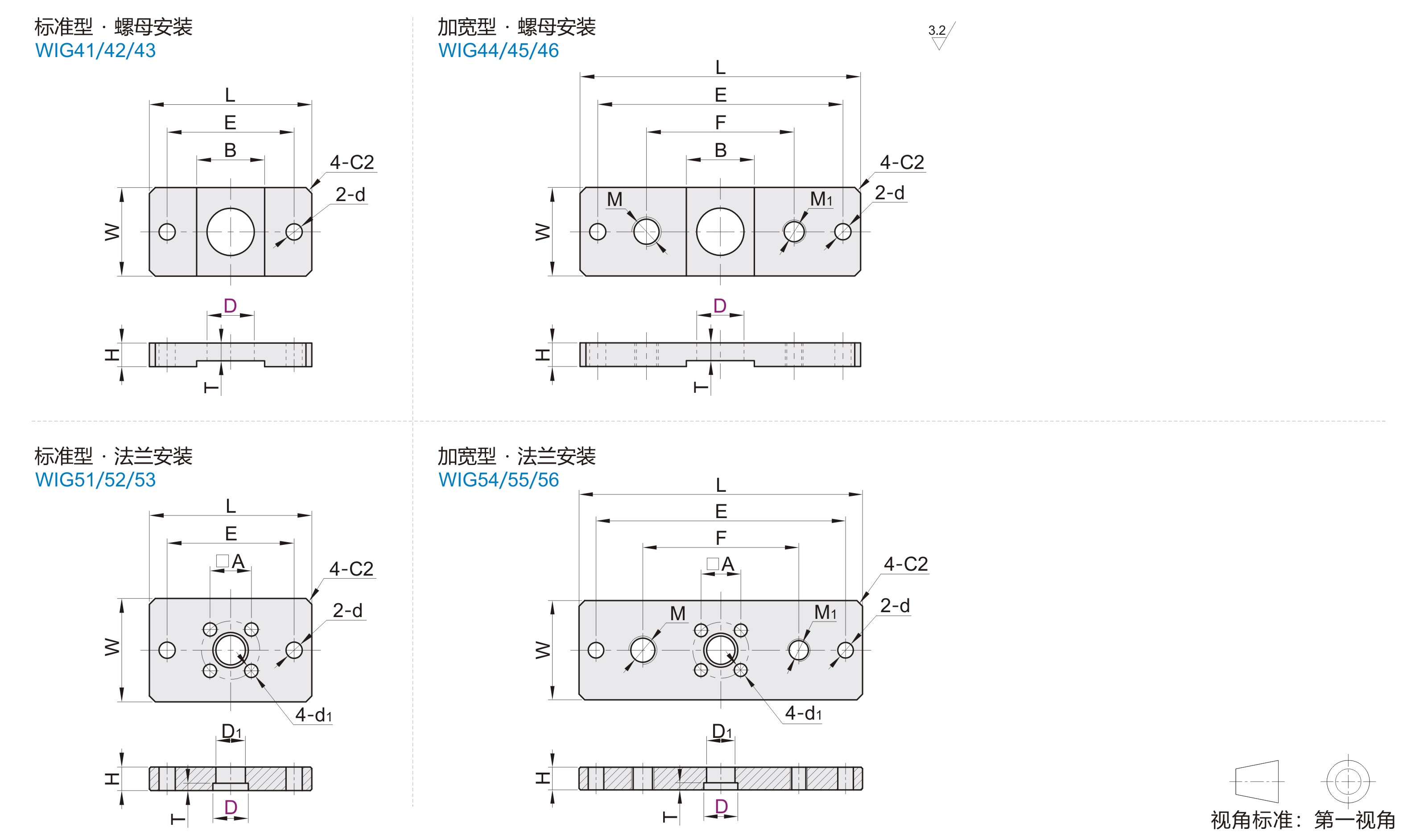

          参数图



          WIG41~46

          型号 D L W H E T B d F M M1
          代码 适用气缸缸径
          标准型
          WIG41
          WIG42
          WIG43          		 8 12 +0.2
          -0.1          		 51 30 8 39 6 19 5.5 — — —
          10
          12 16 55 43 23
          16
          20 20 63 35 51 31
          22
          25 22
          26 71 40 56 36 6.5
          加宽型
          WIG44
          WIG45
          WIG46          		 8 12 79 30 67 19 5.5 41 M8 ×1 .0 M6
          10
          12 16 95 83 23 50 M10 ×1 .0 M8
          16
          20 20 100 35 88 31 55
          22
          25 22
          26 118 40 103 36 6.5 63 M12×1 .0



          WIG51~56

          型号
          		 D
          		 D1 L
          		 W
          		 H
          		 E
          		 T
          		 d
          		 d1
          		 A
          		 F
          		 M
          		 M1
          代码 适用气缸缸径
          标准型
          WIG51
          WIG52
          WIG53          		 20 12 +0.2
          -0.1          		 10 63 35 8 51 2.5 5.5 4.5 14 — — —
          25 14 12 5.5 16.5
          加宽型
          WIG54
          WIG55
          WIG56          		 20 12 10 100 88 4.5 14 55 M10 ×1 .0 M8
          25 14 12 5.5 16.5



          使用示例

          加宽型的气缸安装孔两侧配有螺孔，可用于安装油压缓冲器和定位螺钉。
