      产品选型

      适用气缸缸径

      D

      图片仅供参考，请以已选的规格为准

        气缸安装座 单件  悬臂型 标准型 加宽型 螺母安装 法兰安装

        条件筛选：

        种类筛选 气缸安装座
        结构类型 单件
        产品外形 悬臂型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 气缸安装形式 材质 表面处理
          国标 相当
          WIG81 悬臂型 标准型 螺母安装 45  S45C 发黑
          WIG82 镀硬铬
          WIG83 0Cr18Ni9 SUS304 —
          WIG91 法兰安装 45  S45C 发黑
          WIG92 镀硬铬
          WIG93 0Cr18Ni9 SUS304 —
          WIG84 加宽型 螺母安装 45  S45C 发黑
          WIG85 镀硬铬
          WIG86 0Cr18Ni9 SUS304 —
          WIG94 法兰安装 45  S45C 发黑
          WIG95 镀硬铬
          WIG96 0Cr18Ni9 SUS304 —

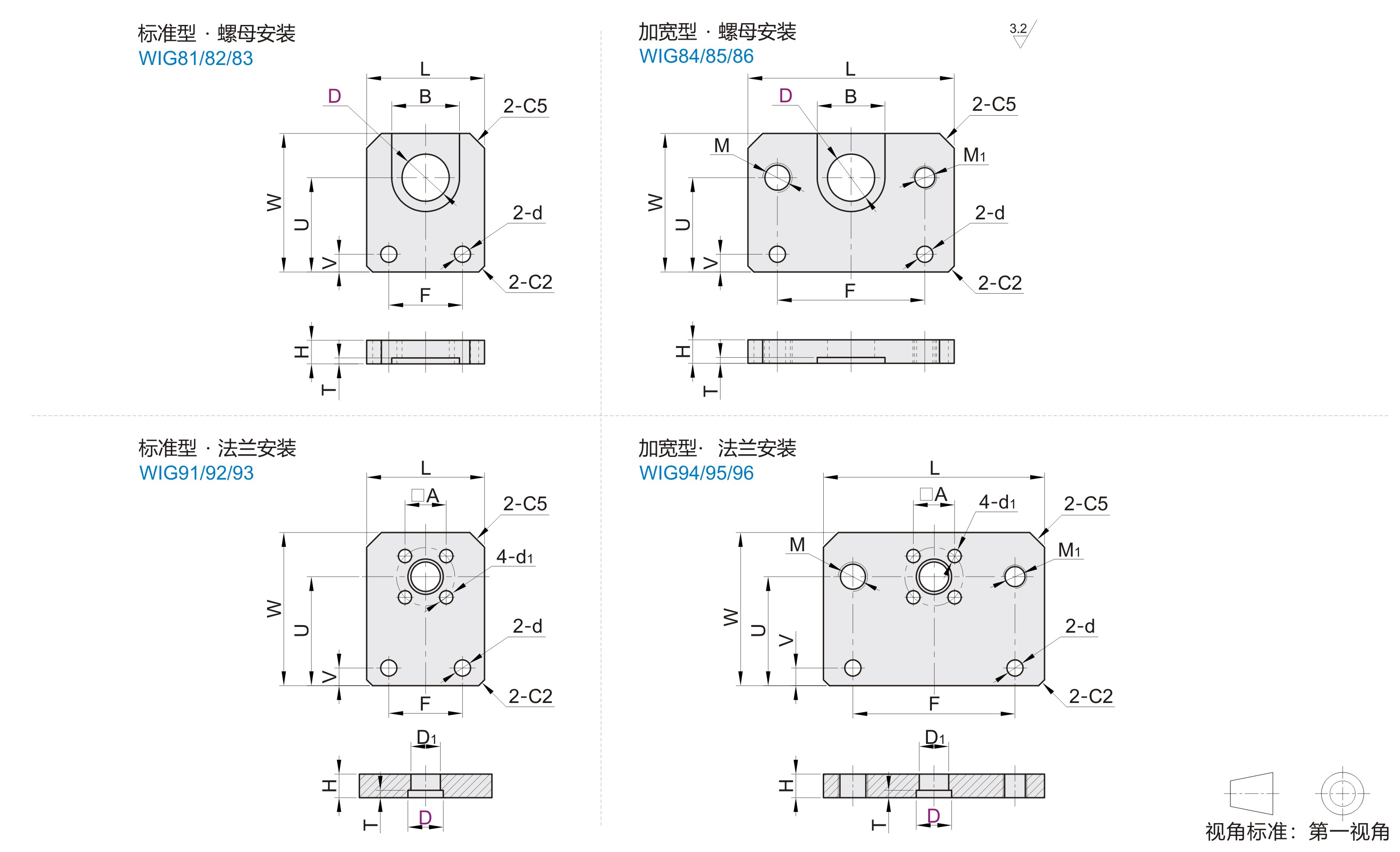

          参数图



          WIG81~86

          型号 D L W H F T U V B d M M1
          代码 适用气缸缸径
          标准型
          WIG81
          WIG82
          WIG83          		 8  12  +0.2
          +0.1           		 36  43  8  21  2  28  6  19  5.5  — —
          10
          12  16  40  47  25  32  23
          16
          20  20  48  52  33  37  31
          22  55  37
          25
          26  53  61  34  40  36  6.5
          加宽型
          WIG84
          WIG85
          WIG86          		 8  12  56  43  41  28  19  5.5  M8 ×1.0 M6
          10
          12  16  70  47  50  32  23  M10 ×1.0 M8
          16
          20  20  75  52  55  37  31
          22 37
          25  55
          26  86  61  63  40  36  6.5  M12×1 .0



          WIG91~96

          型号 D D1 L W H F T U V d d1 A M M1
          代码 适用气缸缸径
          标准型
          WIG91
          WIG92
          WIG93          		 20  12  +0.2
          +0.1          		 10  48 52 8  33 2.5  37 6  5.5  4.5  14  — —
          25  14  12  55 5.5  16.5
          加宽型
          WIG94
          WIG95
          WIG96          		 20  12  10  75  52 55 4.5  14  M10 ×1.0 M8
          25  14  12  55 5.5  16.5



          使用示例

          加宽型的气缸安装孔两侧配有螺孔，可用于安装油压缓冲器和定位螺钉。
